Установка кікстартера на двигун моторолера «мураха» (ТМЗ), скутери та мотоцикли
У цій статті ми з вами розглянемо деякі особливості правильної установки механізму кікстартера на двигун «Мурахи» або будь-якого іншого радянського мотоцикла-моторолера оснащується двигуном (ТМЗ). Складнощів як таких в цій роботі практично немає. За винятком деяких моментів, пов'язаних з правильним позиціонуванням приводного вала кікстартера щодо спеціального наполегливої болта.
Не можу втриматися, щоб не висловити свою думку про це «девайсе». Механізм дуже надійний, довговічний і простий, майже як АК-47. Мабуть більш надійного вузла - серед усіх радянських двухтактників - ви не знайдете. Власники «Муравйов» не побоюся цього слова: десятиліттями - експлуатуючи по чому даремно свої «Мурахи» практично ніколи не відчували проблем з роботою кікстартера. На відміну від тих же самих «Планет» ...

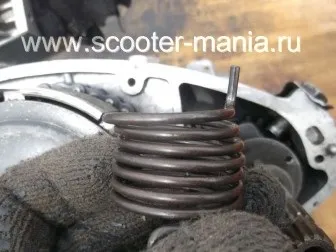

Отже, беремо поворотну пружину у якій з кожного боку є вусик. Пружина у нас трохи крива (один колгоспний бик примудрився її якимось чином зігнути - довелося рівняти) але це дурниця. Сто років ще ходити буде ...
І вставляємо її будь-яким вусиком в спеціальний отвір на кришці зчеплення. Потім беремо приводний вал, і з боку шліцов заводний ручки одягаємо на нього наполегливу шайбу.
Вставляємо вал в кришку зчеплення і заводимо вусик поворотної пружини в спеціальний отвір на шайбі приводного вала кікстартера. Перед установкою валу бажано перевірити стан сальника в кришці зчеплення і при необхідності замінити його на новий.

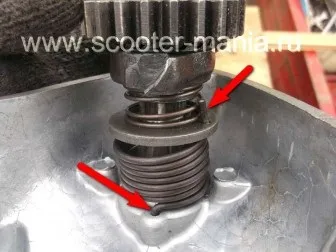

В результаті у вас повинно вийти щось типу цього ... Стрілками відзначені вусики поворотної пружини.

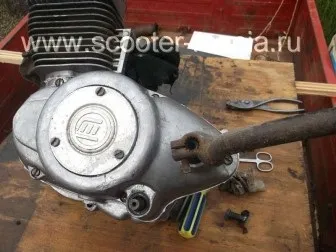

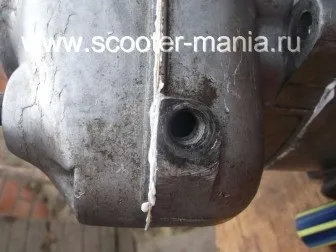

Одягаємо прокладку і встановлюємо кришку зчеплення разом з валом на своє місце. Далі, викручуємо завзятий болт.
Одягаємо на вал заводну ручку і прокручуємо їй вал до тих пір, поки спеціальний приплив на валі (відзначений стрілкою) не заходить за отвір наполегливої болта.
Не відпускаючи заводну ручку - підкладіть під болт стопорну шайбу - загорніть болт до упору і загніть пластини стопорною шайби. Після чого, механізм буде повністю готовий до роботи.
Наполегливий болт на цьому двигуні виявився сильно зношений. З таким болтом шестерні храповика НЕ будуть розходиться, що призведе до характерного тріщання шестерень храповика при заведеному двигуні і відпущеної заводний ручці.

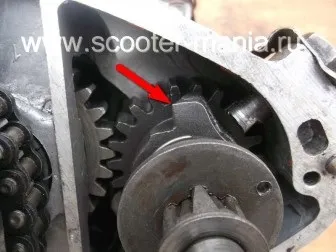

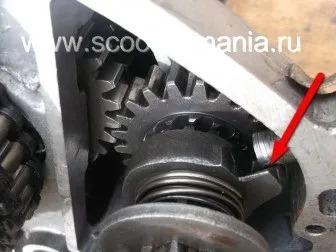

Тепер я вам покажу як повинен стати упор валу щодо болта всередині двигуна. На жаль, під час установки, точне положення упору вала побачити не вийде - якщо двигун стоїть на рамі. Я зазвичай в таких випадках - вставляю в отвір наполегливої болта дріт і кручу заводну ручку. Як тільки відчуваю, що упор валу зачепив за дріт - провертаю ручку трохи ще і не кидаючи її - загортаю завзятий болт. Якось так…

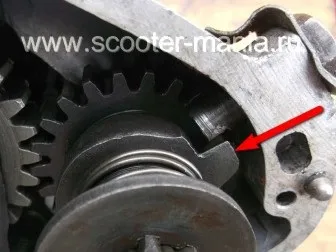

Якщо у вас упор валу на зайде за болт вправо, то при такому положенні упору механізм у вас працювати не буде.

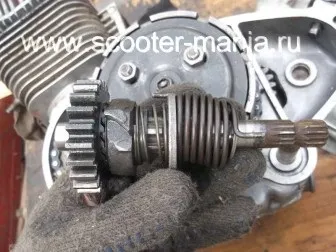

Для більшої ясності - давайте тепер розберемося як це все працює. Перед вами вал - зліва на ньому встановлена шестерня, яка входить в зачеплення з шестірнею першої передачі КПП. Відразу за шестернею варто каретка з упором, яка жорстко пов'язана шлицами з валом і в той же час вільно може ходити по валу в осьовому напрямку.
На шестірні і каретці є зуби храповика, які під час запуску двигуна, під дією спеціальної пружини встановленої на валу, заходять один в одного за рахунок чого зусилля прикладена до заводний ручці передається на двигун змушуючи його провертатися.

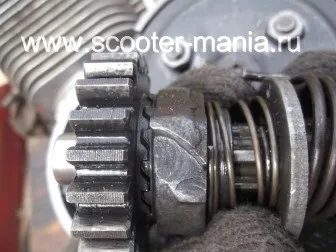

Зуби храповика під дією пружини зайшли в зачеплення (режим запуску двигуна).
Після запуску двигуна, коли ви відпустіть заводну ручку, упор на каретці який зроблений у вигляді клина - вдариться об завзятий болт - каретка зрушиться на деяку відстань і зуби храповика розійдуться. Шестерня вийде із зачеплення з кареткою і буде собі спокійно обертатися на валу.

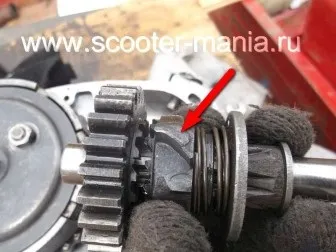

Зуби храповика розійшлися (режим після запуску двигуна і відпущеної заводний ручкою). Упор на каретці вдарився об болт, за рахунок клина на упорі - каретка зрушила на валу в осьовому напрямку і зуби храповика розійшлися щодо один одного.
