Ударно-спусковий механізм

Чесно скажу - не хотілося морочити голову і тому я пішов по шляху найменшого опору - зробив нерегульований спусковий механізм, що складається всього з двох деталей - шепотіла і спускового гачка. Ну Оськой-пружинки я в рахунок не беру. Конструкція - затерта до дірок. Ось на цьому малюнку я її підгледів. А малюнок я здер з сайту www.chambersgunsmakers.com. До речі, дуже раджу відвідати Вам цей сайт. Там кілька убита навігація, та й мурлюканскій мову дає знати, так що краще всього скачайте його цілком оффлайновим оглядачем типу Teleport Pro або Диско-гойдалка і просто подивіться картинки, які є на цьому сайті. Там безліч вибух-схем різних моделей пневматичної зброї.

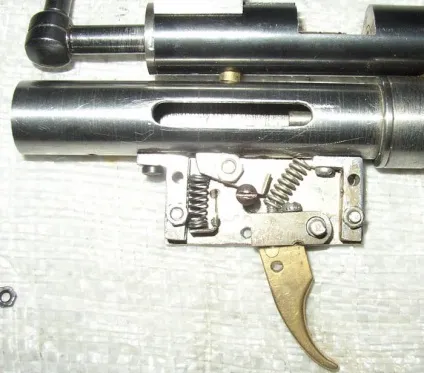

Ну а ось вам фотографія потрухів мого УСМ. Я зняв одну "щічку", щоб було видно загальне розташування деталей. Незрозумілий гвинтик по центру - один з стопорів, в нього впирається шепотіло, щоб воно не йшло далі вниз під впливом пружини. Під цим гвинтиком видно отвір під іншою такою ж, теж стопор. Але цей обмежує хід спускового гачка.

Всі деталі зроблені зі звичайного заліза, крім самого спускового гачка - він бронзовий. Згоден - швидко спрацюється шепотіло. Але я час від часу туди поглядаю - поки що тенденції до спрацьовування не помічаю. Потрібно буде - зроблю з хорошої сталі і загартувати.

А ось фотографія ударника з пружиною, ручки, якою я його взвожу і кришки - упору для пружини. Загальну схему витанцьовував навколо пружини. Яку знайшов на базарі - таку й поставив.

Ну а ось трохи креслень - корпус, де рухається ударник, сам ударник і кришка корпусу. Отвори під ручку і шепотіло я малювати не буду, тому що невідомо яку пружину Ви роздобуде. Ще раз повторюся - це креслення я малював, відштовхуючись від розмірів пружини. Мій креслення - для прикладу.

Я злегка переробив УСМ. А саме - в якості рукоятки зведення ударника я замінив ту шпильку, яка на фотографії на невеликій циліндрик. Розміри циліндрика - діаметр приблизно 10 мм, довжина - 15. взводу стало набагато зручніше - не тисне тонка шпилька в згин пальця. Плюс до всього - зменшення габаритних розмірів.

І ще - я Зведення ударника зробив "двохстадійною" - а саме - зробив невелику проточку на ударнику для зачепа шепотіла. Ось так, як на малюнку:

Як це працює? При зведенні ударника лунають два клацання - спочатку шепотіло стає в виріз, а потім чіпляється за край ударника. Якщо зводити не до кінця, тобто на один "Клац!", то пружина стиснута не до кінця, сила удару по штоку менше - значить менше витрата газу. І менше швидкість кулі. А саме - 215-218 м / с полуграммовой кулею. А ось якщо звести до кінця - на два "Клац!", То тоді швидкість 0.5г кулі - 235-237 м / с.
