Електрообладнання (фари) ваз-2109

Далекий і ближнє світло фар включається за допомогою допоміжних реле К3 і К9 Керуюча напруга на обмотки реле подається від перемикача 3 світла фар, якщо натиснута права кнопка перемикача 5 зовнішнього освітлення. Незалежно від положення клавіш перемикача 5 можна короткочасно включати дальнє світло фар, відтягуючи на себе важіль перемикача 3 світла фар. При цьому напруга до контакту "30" перемикача 3 подається від контакту "30" вимикача 4 запалювання.

Рис.1 Схема включення фар і протитуманного світла: 1-блок-фари; 2 - монтажний блок; 3 - перемикач світла фар; 4 - вимикач запалювання; 5 - перемикач зовнішнього освітлення (фрагмент); 6 - лампи протитуманного світла у внутрішніх задніх ліхтарях; 7 -вимикачі протитуманного світла з контрольною лампою включення; 8 - контрольна лампа дальнього світла фар в комбінації приладів; К8 - реле включення дальнього світла фар; К9 - реле включення ближнього світла фар; А - порядок умовної нумерації штекерів в колодці блок-фари; В - до джерел живлення

Схема включення фар показана на рис 1.

Мал. 2. Схема включення протитуманних фар: 1 - протитуманні фари; 2 - реле включення протитуманних фар; 3 - монтажний блок; 4 - вимикач протитуманних фар з контрольною лампою включення (зліва) і лампою підсвічування (праворуч); 5 - перемикач зовнішнього освітлення (фрагмент); А - до джерел живлення; В - до регулятору освітлення приладів.

На автомобілях в варіантному виконанні в передніх бамперах можуть бути встановлені протитуманні фари. Схема включення протитуманних фар показана на рис 2

Фари включаються вимикачем 4 за допомогою допоміжного реле 2 типу 113 3747-10, встановленого в моторному відсіку на лівому бризковики. Протитуманні фари можна включити тільки в тому випадку, якщо перемикачем 5 включено зовнішнє освітлення

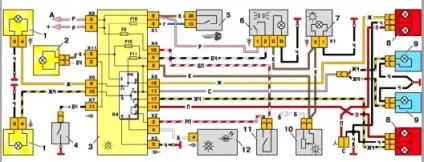

Мал. 3. Схема включення зовнішнього освітлення:

1 - лампи габаритного світла в блок-фарах; 2 - подкапотная лампа; 3 - монтажний блок; 4 - вимикач подкапотной лампи; 5 - вимикач запалювання; 6 - перемикач зовнішнього освітлення (фрагмент); 7 - контрольна лампа зовнішнього освітлення в комбінації приладів; 8 -лампи габаритного світла і стоп-сигналу в зовнішніх задніх ліхтарях; 9 - ліхтарі освітлення номерного знака; 10 регулятор освітлення приладів; 11 - вимикач стоп-сигналу; 12 - блок бортової системи контролю; К4 - реле контролю справності ламп (всередині реле показані контактні перемички, які повинні встановлюватися за відсутності реле); А - до джерел живлення; В - до ламп підсвічування вимикачів і приладів; С - до додаткового сигналу гальмування

Схема включення зовнішнього освітлення показана на рис. 3. Габаритний світло включається перемикачем 6 зовнішнього освітлення. Харчування ламп габаритного світла і стоп-сигналу відбувається через реле К4 контролю справності ламп Якщо перегорить котрась із ламп, то реле включає відповідний світлодіодний сигналізатор в блоці 12 індикації бортової системи контролю Якщо реле контролю справності ламп не встановлено в монтажному блоці, то замість нього повинні стояти контактні перемички, показані стрілками на рис вимикач подкапотной лампи; 5 - вимикач запалювання; 6 - перемикач зовнішнього освітлення (фрагмент); 7 - контрольна лампа зовнішнього освітлення в комбінації приладів; 8 -лампи габаритного світла і стоп-сигналу в зовнішніх задніх ліхтарях; 9 - ліхтарі освітлення номерного знака; 10 - регулятор освітлення приладів; 11 - вимикач стоп-сигналу; 12 - блок бортової системи контролю; К4 - реле контролю справності ламп (всередині реле показані контактні перемички, які повинні встановлюватися за відсутності реле); А - до джерел живлення; В - до ламп підсвічування вимикачів і приладів; С - до додаткового сигналу гальмування Схема включення зовнішнього освітлення показана на рис 3. Габаритний світло включається перемикачем 6 зовнішнього освітлення. Харчування ламп габаритного світла і стоп-сигналу відбувається через реле К4 контролю справності ламп. Якщо перегорить котрась із ламп, то реле включає відповідний світлодіодний сигналізатор в блоці 12 індикації бортової системи контролю.

покажчики повороту

Рис.4. Схема включення покажчиків повороту і аварійної сигналізації: 1 - лампи покажчиків повороту в блок-фарах; 2 - монтажний блок; 3 - вимикач запалювання; 4 - вимикач аварійної сигналізації; 5 - бічні покажчики повороту; 6 - лампи покажчиків повороту в зовнішніх задніх ліхтарях; 7 - комбінація приладів з контрольними лампами покажчиків повороту; 8 - перемикач покажчиків повороту; К2 - реле-переривник покажчиків повороту і аварійної сигналізації; А - до джерел живлення

Схема включення покажчиків повороту і аварійної сигналізації показана на рис. 4. Покажчики повороту правого або лівого борту включаються перемикачем 5. У режимі аварійної сигналізації вимикачем 4 включаються всі покажчики повороту. Миготіння ламп забезпечується реле-переривником К2 в монтажному блоці

Можливі несправності і методи усунення.
