Турбулятори для газових котлів АОГВ жуковський

Тут піде мова про табуляторах для газових котлів АОГВ. Іноді ці залізяки, що нагадують штопор називають турбулізаторами. Спочатку розберемося в термінах, і заодно, трохи піднімемо IQ. Вікіпедія і компанія Технік САН представляють:

1. турбулятори - пристрій або елемент конструкції для перетворення ламінарного потоку деякої середовища (наприклад, рідини або газу) в турбулентний.
2. Турбулізатор або завихритель - аеродинамічний пристрій, який використовується для поліпшення повітряного потоку на авіаційній техніці. Встановлюється на обтічної поверхні літального апарата або для внесення в оточуючий потік обурень з метою його дестабілізації і зміщення вгору по потоку точки переходу ламінарного течії в турбулентний.

Сенс майже один і той же, але судячи з назви, з турбулізаторами нам все-таки треба звертатися в КБ "Сухой". А з турбулятори - це до нас. Хоча сенс один. До речі, турбулятори можуть бути активними і пасивними. Активні самі обертаються. Пасивні просто встановлюються нерухомо, і своєю конструктивною формою "закручують" гарячі вихлопні гази, що проходять через котел.

Як один "інженер" придумав Турбулізатор

У нас один знайомий мужик вирішив якось зробити прямо під карбюратором, в приймальному колекторі, у Жигулів ВАЗ 2106 таку маленьку, що крутиться турбинку, яка б краще готувала суміш повітря з бензином. Був в захопленні від цієї ідеї, що він сам виготовив Турбулізатор. Ця штука потім у нього відвалилася і впала в двигун. Він потім задолбался її звідти діставати.

В котлах АОГВ турбулятори використовуються тільки для збільшення ефективності теплообміну, тобто нагрівання полум'ям пальника безпосередньо теплообмінника котла. Турбулятори знаходяться в прямому контакті з полум'ям пальника і прогорають згодом. Звідси погіршення теплообміну, погіршення прогріву котла і, стандартно - різке збільшення витрачається котлом газу. На нашу думку турбулятори в АОГВ зношуються за 5-10 років. Такий великий розкид дан по тому, що турбулятори знаходяться в прямій залежності від умов, в якому температурному режимі працює наш котел.

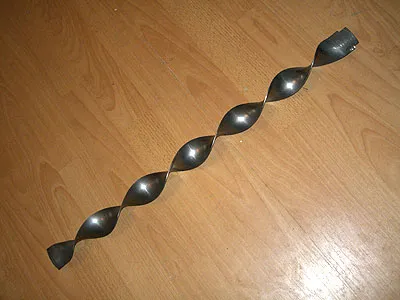

Для виготовлення турбулятори використовується звичайна сталь. Товщина турбулятори 2 мм. Конструкція жорстка, гвинтова.

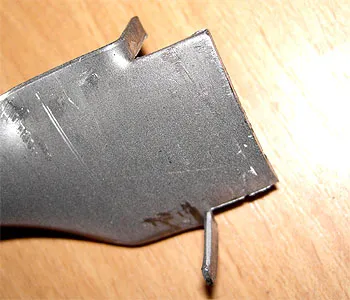

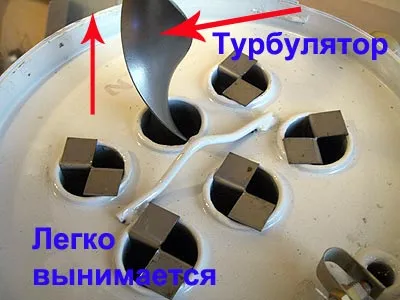

Прогорілий турбулятори набагато коротше нового. Зазвичай їх міняють цілком комплектом, щоб потім не залазити в котел ще раз все заради пари чергових згорілих турбулятори. Старий турбулятори просто дістається, а новий опускається. На кінці турбулятори знаходяться загнуті "вуса", які не дають турбулятори провалитися нижче, а заодно і нам переплутати верх з низом.

Є досить вільний зазор між стінками труб і турбулятори. Якщо покачати новий котел з боку в бік ми почуємо характерний дзвін, як ніби щось теліпається всередині. Цей дзвін видають якраз турбулятори.
Нижче розміщені деякі допоміжні фото.

Існують лише два види турбулятори. Як ми говоримо "великі" і "маленькі".

1. Маленькі встановлюються на АОГВ-11,6 і КОВ СГ 43. Довжина 430 мм
2. Великі встановлюються на АОГВ-17,4, АОГВ-23,2 і АОГВ-29,1. Довжина 580 мм

Турбулятори - вкрай корисна деталь, цілісність якої раз у 5-10 років непогано було б перевірити. Особливо, якщо витрата газу з роками дедалі помітнішою збільшується.
