Трьохколісник на базі «мурашки»
Використані агрегати і матеріали при створенні цього всюдихода:
1) Китайський двигун
2) Варіатор під нього
3) Рама від мотоцикла мураха
4) редуктор від мотоцикла мураха
5) маточини від мурашки
6) амортизатори теж від мурашки

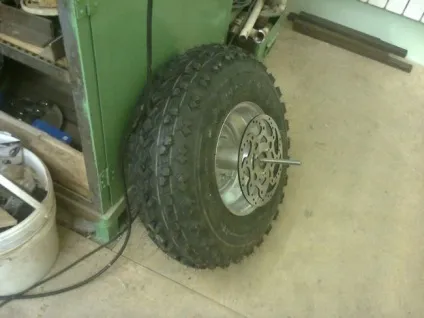

7) піввісь від оки
8) маточини від оки
9) диск від китайського скутера
10) гідравліка від мотоцикла минск
11) гальма від мотоцикла минск
Розглянемо більш детально виконані роботи для створення цього всюдихода.

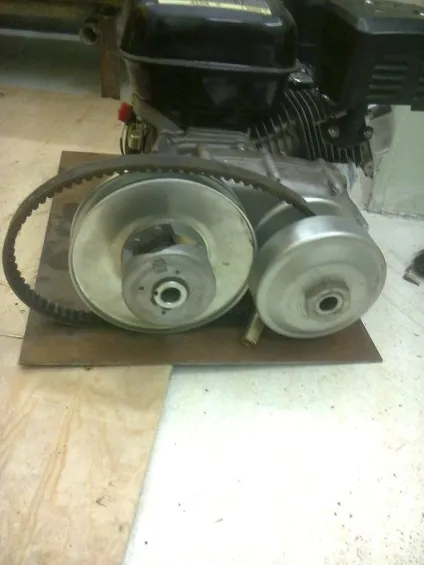

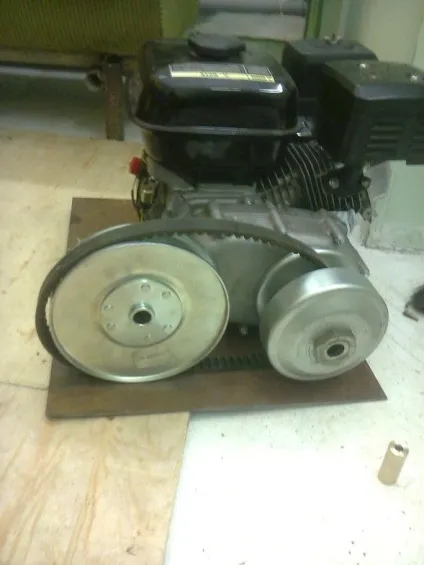

Малий шків, який з вантажами і великий гайкою був закріплений на валу двигуна, і він є провідним. Великий шків з пружиною і косими упорами є веденим, він був встановлений наступним чином: ремінь тягне щоки шківа, а косинка щоки наїжджає на відповідну косинку. Потім зривається стопор, сторона косинки перекидається і встановлюється ведений шків.
Варіатор необхідний, так як виконує роль зчеплення, для цього ремінь був злегка натягнутий так, щоб мотор при цьому прокручувався. причому щоки ведучого диска не повинні стосуватися ременя.
Можливо слід збільшити кількість електро заклепок, щоб вали не зірвала при сильних навантаженнях, але подивитися це можна буде тільки на практиці.

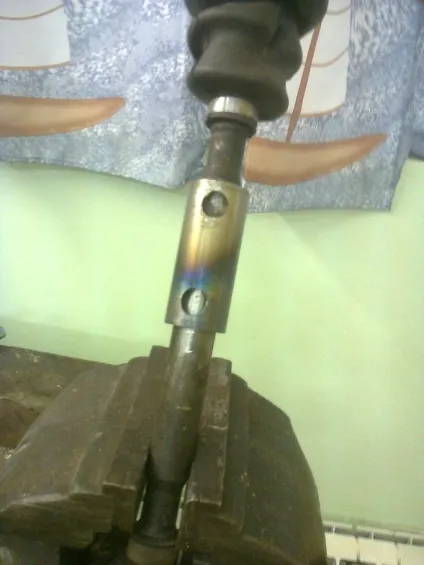

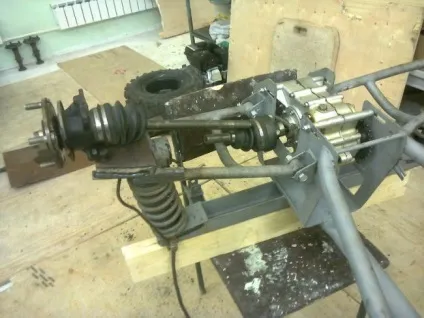

Були з'єднані вали:

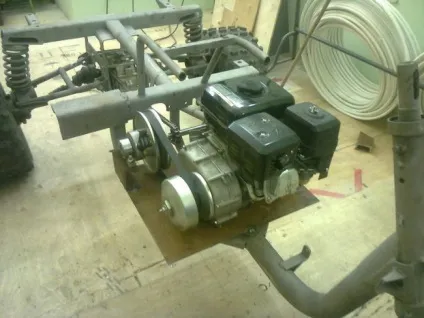

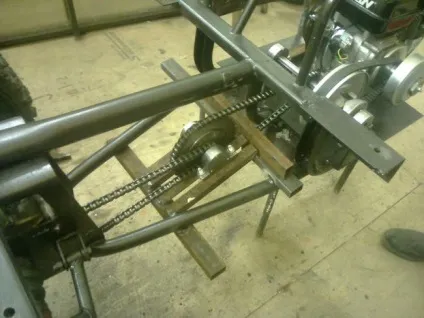

Було встановлено двигун Ліфан і підключений проміжний редуктор:
