Теплообмінник своїми руками

Теплообмінник, змійовик - незрозумілі для багатьох слова, які ніяк не пов'язані з поданням про ці предмети.

Радіатор, батарея, полотенцесушитель - більш зрозумілі, тому що це і предмети ми бачимо і користуємося ними щодня. Тим часом, це ж теж теплообмінники, один з численних їх видів.

Зрозуміло, що, не з'ясувавши, що ж таке теплообмінник і принципів його роботи, ми навряд чи зможемо його зробити або застосувати в якості теплообмінника що-небудь інше.

Якщо говорити простими словами, теплообмінник - це пристрій для обміну енергією між різними середовищами, що не має власного джерела енергії. Тобто грубка - це не теплообмінник, а тепловий щит або лежанка, через які проходять димові гази від грубки, і які гріють повітря в приміщенні, - це теплообмінники.

З визначення теплообмінника можна зробити висновки з оцінки та збільшення його ефективності. Виходить, що ефективність теплообмінника залежить:

- від різниці температур між середовищами: чим більша різниця, тим більше передається енергії.

- від площі зіткнення різних середовищ з теплообмінником, чим більше - тим краще.

- і від теплопровідності матеріалу самого теплообмінника: чим краще матеріал проводить теплову енергію, тим ефективніше теплообмінник.

По суті, будь-яка труба, в якій тече вода (або інша рідина) з температурою відмінною від температури навколишнього середовища (повітря або теж рідини) - є теплообмінником.

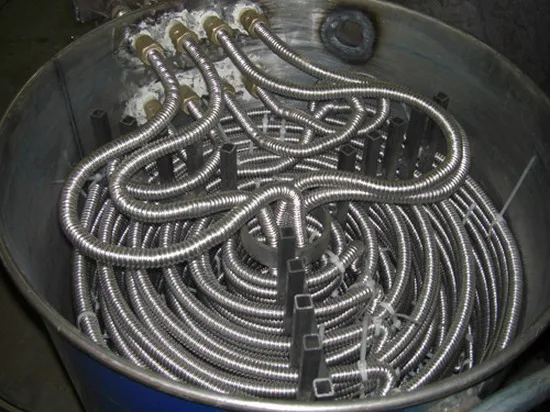

Виходить, що якщо ми візьмемо якусь кількість метрів труби, звернемо її в кільця і ​​запіхну в бочку, вивівши назовні вхід і вихід цієї труби, ми отримаємо теплообмінник, який буде, або гріти воду в бочці, або охолоджувати, в залежності від того , що нам потрібно (зазвичай - гріти).

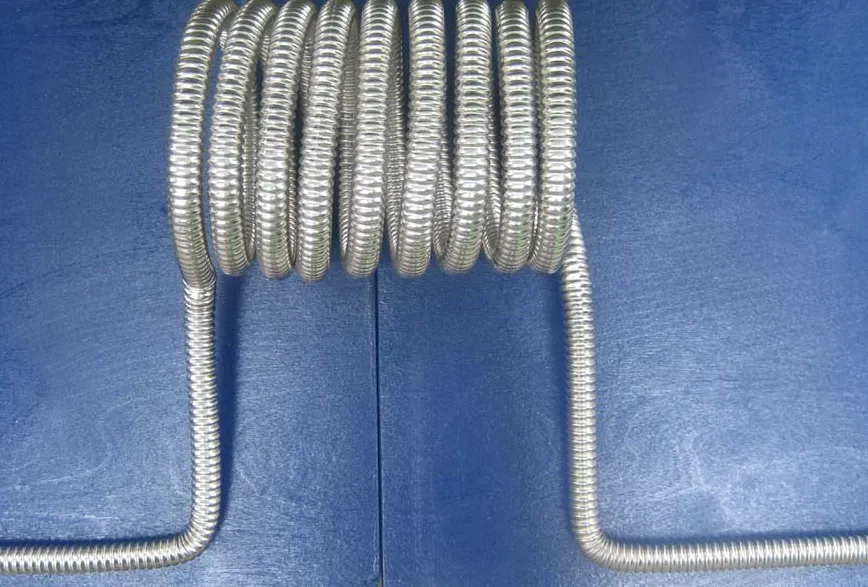

Цілком природно, що кращий вибір матеріалу для теплообмінника - це труба з гофрованої нержавіючої труби. яка легко гнеться, і до неї без особливих зусиль можна приєднати різьбовій фітінг за допомогою обжимного з'єднання. В цьому випадку у нас вийде теплообмінник змієвидного типу.
