Для створення тиску в мережі, а також в якості накопичувальної ємності служить водонапірна вежа. Останнім часом найбільшого поширення в системах автономного водопостачання отримала т.зв. вежа Рожновського.
Башта Рожновського складається з бака і водонапірної опори, на даху бака - люк для огляду. Для обслуговування вежі передбачена зовнішні сходи з огорожею.
Водонапірні вежі розраховані для будівництва в районах з наступними характеристиками: Розрахункова зимова температура зовнішнього повітря не нижче мінус 30 ° С. Вага снігового покриву до 100кгс / м. Тиск вітру до 38кгс / м. Грунти під аркушами однорідні, непросадних. виникненню здимань з наступними нормативними характеристиками. н = 0,49 рад (28 °); Сп = 2кПа (0.02кгс / см '); Е = 14,7мПа (150кгс / см2); у = 1,8 т / м3. Грунтові води відсутні. Для експлуатації водонапірних веж в районах з розрахунковою зимовою температурою від мінус 20 до мінус 30 ° С необхідно забезпечити, як мінімум, дворазовий водообмін в добу. При температурі вище мінус 20 ° С допускається одноразовий водообмін. Водонапірні вежі призначені для експлуатації при температурі води, що поступає не менше 6 ° С переважно з бурових свердловин.
Умови, коли має сенс встановлювати водонапірну вежу:
- велика кількість водоспоживачів,
- переважно літнє (t<0°) использование системы водоснабжения,
- можливі часті перебої з електроживленням,
- великий запас води
Недоліки водонапірної башти.
- труднощі використання в зимовий період (t<0°), особенно возрастающие при уменьшении водопотребления.
- досить велика поверхня окислення - вода заповнює водонапірну вежу, а потім зливається з неї. При цьому змочується велика, іноді кілька кв.м. внутрішня поверхня накопичувальної ємності. Змочена водою металева поверхня, в присутності повітря викликає інтенсивне поява іржі, що потрапляє в воду, а водонапірні башти в більшості своїй виготовляються з чорного металу.
- обмежене тиск води на виході з башти, що визначається висотою водонапірної башти.
В принципі, від всіх перерахованих недоліків можна позбутися, але це викличе додаткове подорожчання системи водопостачання та поставить питання про доцільність переходу до іншої схеми подачі води.
Принцип роботи водонапірної вежі.

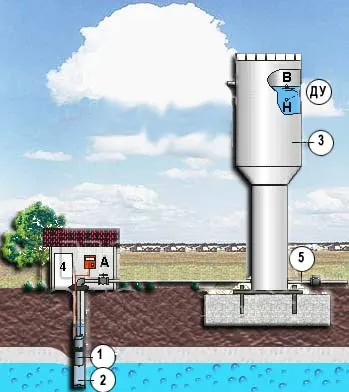

Насос (1), опущений в свердловину (2), подає воду в водонапірну вежу (3). Коли вода піднімається до верхньої позначки (В) у водонапірній башті, датчик рівня дає команду насосу на відключення. Включенням і відключенням насоса займається найпростіша автоматика (А), розміщена в павільйоні (4). У міру розбору води з вежі по магістралі (5), рівень поверхні знижується, і після досягнення позначки (Н), датчик рівня (ДУ) дає команду на включення насоса. Таким чином, у вежі постійно знаходиться запас води, який визначається обсягом вежі від нульової позначки до рівня (Н).
Насосні станції систем водопостачання і каналізації є комплекс споруд і устаткування, що забезпечує водоподачу або водовідведення відповідно до потреб споживача. Склад споруд, їх конструктивні особливості, тип і число основного і допоміжного обладнання визначаються виходячи з принципів комплексного використання водних ресурсів і охорони навколишнього середовища з урахуванням призначення насосної станції і висунутих до неї технологічних вимог.
За своїм призначенням і розташуванням в загальній схемі водопостачання насосні станції поділяються на станції I підйому, II підйому, підвищувальні і циркуляційні.
Насосні станції I підйому забирають воду з джерела водопостачання і подають її на очисні споруди або, якщо не потрібно очищення води, безпосередньо в резервуари, розподільну мережу, водонапірну вежу або інші споруди в залежності від прийнятої схеми водопостачання. На промислових підприємствах з процесами, що пред'являють різні вимоги до якості води, на одній і тій же насосної станції можуть бути встановлені насоси; подають воду як на очисні споруди, так і безпосередньо на підприємства без очищення.
Насосні станції II підйому служать для подачі очищеної води споживачам, зазвичай з резервуарів чистої води.
У деяких випадках насоси I і II підйому можуть бути розміщені на одній станції, що дозволяє зменшити витрати на будівництво і експлуатацію. Однак таке рішення не завжди можливо і залежить від виду водопостачання, наявності та типу очисних споруд, від рельєфу місцевості і т. П.
Підвищувальні насосні станції (станції підкачки) призначені для підвищення напору у водопровідній мережі або в водоводі. В цьому випадку вода забирається з однієї мережі (ділянки водоводу) і під підвищеним тиском подається в іншу мережу (району міста, окремого цеху промислового підприємства) або в наступний ділянку довгого водоводу.
Циркуляційні насосні станції входять в схеми оборотного технічного водопостачання промислових підприємств і теплових електростанцій. На цих станціях, одні насоси подають відробила на підприємстві воду на охолоджуючі або очисні пристрої, а інші насоси повертають підготовлену воду знову до виробничих установок.
Призначення насосних станцій в схемах каналізації полягає в підйомі стічної води на очисні споруди, якщо рельєф місцевості не дозволяє подавати ці води самопливом. Каналізаційні насосні станції влаштовують також для того, щоб уникнути великого заглиблення самопливного колектора. У цьому випадку стічні води з заглибленого колектора подаються в інший, розташований вище.
По розташуванню в загальній схемі каналізації насосні станції поділяються на головні, які служать для перекачування стічних вод з усієї території населеного пункту або промислового підприємства, і районні, призначені для перекачування стічних вод тільки з частини території населеного пункту або промислового підприємства. Районні державні насосні станції перекачують воду або безпосередньо на очисні споруди, або в довколишній колектор.
Поряд із забезпеченням напору і подачі, передбачених графіком водоподачі або водовідведення для нормальних і аварійних умов, при спорудженні та обладнанні насосних станцій необхідно при найменших витратах на їх будівництво і експлуатацію забезпечувати: необхідний ступінь надійності і, отже, певний ступінь безперебійності роботи; довговічність, відповідну народногосподарським значенням об'єктів, до складу яких вони входять; достатні зручності експлуатації і широке застосування автоматики і телемеханіки.
При будівництві насосних станцій не слід допускати надмірностей в складі і розмірах споруд, кубатури будівель, переважно і допоміжному обладнанні, обсягах тимчасового будівництва, архітектурному оформленні і т. П.
Необхідно найбільш повно використовувати стандартні вироби і місцеві будівельні матеріали. Будівництво повинно бути виконано в найбільш короткі терміни при можливо меншій вартості, максимальної механізації будівельного процесу, застосуванні досконалого будівельного обладнання та передових методів праці, а також при скороченні трудомісткості робіт. Збиток, яка може бути заподіяна при зведенні споруд насосної станції внаслідок затоплення та підтоплення територій, занесення і розмивання русла, переформування берегів, зміни льодового режиму і порушення рибного господарства, слід зводити до мінімуму.
На закінчення необхідно особливо відзначити, що склад споруд і обладнання насосної станції, так само як і вся схема водопостачання або каналізації в цілому, повинні відповідати умовам майбутньої експлуатації при безперервно змінюються розмірах і режимі водоспоживання в даному районі на основі плану розвитку народного господарства.
