призначення

Інфрачервоний термометр «Кельвін» призначений для безконтактного вимірювання температури поверхні.
«Кельвін» застосовується для контролю теплового режиму обладнання, а так само для точного вимірювання температури в технологічних процесах.
Випромінювальна здатність при вимірюванні температури корпусу буксового вузла встановлюється рівною 0,95 (на лакофарбової поверхні).

Принцип роботи

Приймач «Кельвін» перетворює енергію інфрачервоного випромінювання, що випромінюється поверхнею об'єкта, в електричний сигнал.
У «Кельвіна» передбачена автоматична компенсація температури навколишнього середовища.

Поле зору

Поле зору - вимірюваний діаметр об'єкта, з поверхні якого «Кельвін» приймає енергію інфрачервоного випромінювання
Вимірюваний діаметр об'єкта визначається показником візування і залежить від відстані до інфрачервоного термометра.
Мінімальний вимірюваний діаметр - найменший діаметр об'єкта, який може бути визначений при даному фокусній відстані і розмірі приймача.
При збільшенні або зменшенні відстані вимірюваний діаметр зростає.
Точність вимірювання не залежить від відстані до тих пір, поки розмір об'єкта більше вимірюваного діаметру.
Так як об'єкт, температура якого повинна бути виміряна, не заповнює все поле зору, прилад приймає випромінювання від інших об'єктів навколишнього середовища, яке впливає на точність вимірювання.

Випромінювальна здатність об'єкта

Випромінювальною здатністю об'єкта називається відношення потужності випромінювання об'єкта при даній температурі до потужності випромінювання абсолютно чорного тіла. Випромінювальні властивості об'єкта визначаються властивостями матеріалу і чистотою обробки поверхні об'єкта, а не кольором його поверхні.

Порядок роботи

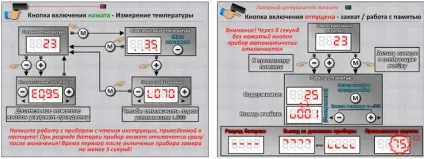

Прилад включається натисненням кнопки включення, розташованої на ручці. При натиснутій кнопці він вимірює температуру, при відпущеної - фіксує виміряне значення. При відсутності натиснень кнопок прилад вимикається автоматично через 8 секунд.

Вимірювання температури

Після включення приладу натисканням і утриманням кнопки включення запалюється лазерний цілевказівник, на цифровому табло протягом 1 секунди відображається встановлена ​​випромінювальна здатність, після чого на табло починає виводитися яка вимірюється приладом температура. Це основний режим роботи - «Яка Вимірюється температура»
Режим «Максимальна температура» є допоміжним і використовується, наприклад, для полегшення визначення максимального значення температури на нерівномірно нагрітої поверхні. Ознака режиму «Максимальна температура» - пульсуючі точки всього індикатора.
Ці два режими перемикаються кнопкою «М», утримуючи кнопку включення.
Прилад після включення буде працювати в раніше обраному режимі.

Установка випромінювальної здатності

Увага! Перед кожним вимірюванням необхідно контролювати правильність виставленого значення випромінювальної здатності вимірюваної поверхні. Вимірювання, проведені з іншим значенням, будуть недостовірні.
Якщо випромінювальна здатність об'єкта невідома, то її можна визначити за допомогою наступного методу:

1. Зразок матеріалу нагрівається до певної температури, будь-яким чином точно виміряної.
2. Температура поверхні зразка вимірюється «Кельвіном». Значення випромінювальної здатності підбирається до тих пір, поки індикатор приладу не покаже відому температуру зразка.
3. Знайдене значення випромінювальної здатності фіксується і використовується для подальших вимірювань температури цього матеріалу.

Вимірювання температури в режимі «Яка Вимірюється температура»:

• Включити прилад, натиснувши і утримуючи кнопку включення.
• Проконтролювати з'явилося при старті встановлене значення випромінювальної здатності, при необхідності відкоригувати його.
• Встановити режим «Яка Вимірюється температура» (кнопкою «М»)
• Навести пляма лазерного покажчика на точку вимірювання.
• Вважати значення виміряної температури з індикатора

Вимірювання температури в режимі «Максимальна температура»:

• Проводити, включивши кнопкою «М» режим «Максимальна температура»
• Максимальне значення температури обчислюється безперервно з моменту включення приладу в будь-якому з двох режимів вимірювання температури
• Не відпускаючи кнопку включення, можна багаторазово перемикати режим роботи приладу

Включення (відключення) сигналізації перевищення граничної температури.

• Включити прилад і перевести кнопкою «М» в режим «Максимальна температура»

• Натисканням кнопки «+» викликати на індикатор встановлений поріг спрацьовування - в лівому знакомісць індикатора буде буква «L»:

Кнопками «-» і «+» встановити граничне значення температури, або задати нульове значення для відключення сигналізації

Кнопкою «М» переключити прилад в режим «Яка Вимірюється температура»

Увага! Для пошуку перегрітих поверхонь з сигналізацією перевищення граничної температури застосовувати тільки режим «Яка Вимірюється температура»

Фіксація останнього виміру і робота з пам'яттю

Цей режим призначений для:

У цьому режимі на індикаторі фіксується значення температури, що виводиться перед відпуском кнопки включення. Оператор може бачити це значення на індикаторі і записати його в одну з 1000 осередків пам'яті приладу, або продовжити вимір натисненням кнопки включення. В останньому випадку прилад відразу готовий до роботи.

Запис виміру в клітинку з наступним номером:

1. Уможливити відбір проб.
2. Відпустити кнопку включення
3. Натиснути кнопку «М» - захоплений завмер буде записаний в наступну комірку щодо останньої переглядається (записується) осередки. Осередок 999 - виняток.

Очищення всіх осередків пам'яті

1. Включити прилад і відпустити кнопку включення.
2. Одночасно натиснути кнопки «М», «-» і «+» і утримувати до появи на індикаторі символів «uuuu». Процес стирання супроводжується зміною символів «uuuu» на символи «0000» і займає приблизно 2 хвилини.

Вимірювання виконуються для підтвердження правильності настройки апаратури контролю нагрівання буксових вузлів КТСМ або виявлення причини погіршення основних показників роботи апаратури.

Відстань від вхідного зіниці безконтактного вимірювача температури до вимірюваного об'єкта повинно бути в межах 0,2 - 0,8 м.

При показанні апаратурою КТСМ аварійної букси необхідно зустріти поїзд, підрахувати вказаний вагон (з урахуванням секцій локомотива), оглянути його буксові вузли (на ходу поїзда, якщо вагон пройде вперед) і записати інвентарний номер вагона в блокнот.

Запросити у чергового персоналу, відповідального за зняття показань з записуючого устаткування КТСМ, рівень нагріву (в кванти) зареєстрованого буксового вузла і записати дані в блокнот.

Після зупинки поїзда знайти вагон, зареєстрований апаратурою, з аварійним буксовими вузлом.

Виміряти приладом «Кельвін» температуру бічної рами візка в нижній точці підресорною частини (в апаратурі КТСМ за температуру навколишнього повітря приймається температура бічної рами візка). Записати виміряне значення в блокнот.

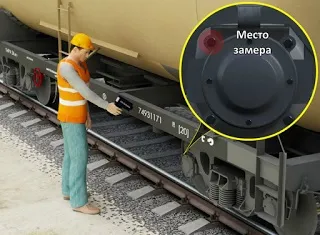

Виміряти безконтактним вимірником температуру корпусу буксового вузла в верхній частині кріпильних кришки у заднього, по ходу руху поїзда, верхнього припливу для болтового кріплення при показаннях апаратури КТСМ-01. Записати виміряне значення в блокнот.

Обчислити значення перевищення температури корпусу букси над температурою бічної рами (п.8):

Перевищення = Тбукси - трам

Записати обчислене значення в блокнот.

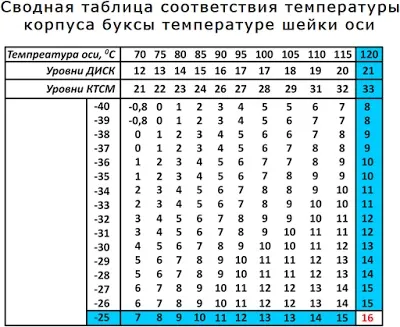

Відповідно до Додатку №1 «Таблиці відповідності перевищення температури корпусу букси рівнями показань апаратури КТСМ в залежності від температури настройки апаратури і температури навколишнього повітря» вибрати таблицю, відповідну налаштуванню апаратури КТСМ по умовної температурі підшипника.

В осередку перетину знайденої рядки і стовпці визначити табличне значення температури корпусу буксового вузла і записати його в блокнот.

Порівняти виміряне значення перевищення температури корпусу буксового вузла з табличним. При збігу значень або розбіжності в межах + 5 градусів, нагрівання буксового вузла вважається підтвердив.

Всі вимірювання проводяться протягом часу не більше 15 хвилин з моменту зупинки поїзда.

Всі вимірювання і характеристики, записані в блокноті, переписуються в журнал контрольних перевірок.

При відсутності нагрітого буксового вузла і загальмованих коліс в зареєстрованому вагоні, провести огляд і вимірювання температур буксових вузлів в двох суміжних вагонах в кожну сторону.

Умови роботи приладу

Як вимірювальний прилад, який використовує принцип перетворення енергії інфрачервоного випромінювання об'єкта тепловим приймачем, «Кельвін» краще функціонує при відносно постійної робочої температури.

Необхідна точність вимірювання забезпечується, якщо температура корпусу приладу змінюється досить повільно.

Якщо прилад піддається великим коливанням температури (± 15 ° С), то для забезпечення точності вимірювання необхідно витримати прилад принаймні 30 хвилин. Менші коливання температури навколишнього середовища вимагають меншого часу витримки.

Увага! Неправильна установка батарей в відсік, їх сильний розряд і сильне охолодження можуть викликати помилкові ознаки несправності приладу. У будь-якому випадку перед ухваленням рішення про несправності приладу перевірте його працездатність з новим комплектом елементів живлення.

Вимоги безпеки

При роботі з інфрачервоним термометром «Кельвін» неприпустиме попадання прямого або відбитого від дзеркальної поверхні лазерного випромінювання на органи зору.

З метою запобігання руйнування хімічних елементів живлення не залишати виряджені елементи живлення у відсіку приладу і видаляти елементи живлення з приладу в разі припинення використання приладу на термін більше 1 місяця.
