Скреперна лебідка і скреперні блоки

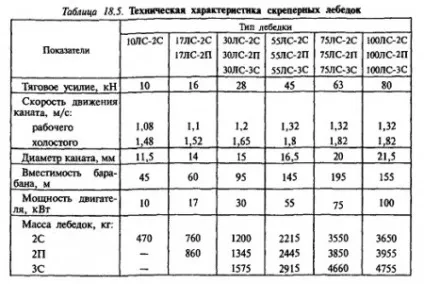

Скреперна лебідка призначена для переміщення скрепера з гірничою масою по горизонтальних і похилих гірничих виробках (табл. 18.5).

Лебідки, що застосовуються в скреперних установках, підрозділяють по потужності механічного приводу - на лебідки малої потужності до 10 кВт, середньої потужності від 10 до 20 кВт і потужні понад 20 кВт; по виду застосовуваної енергії - на електричні та пневматичні; по числу барабанів - на дво- і трехбарабанние; по розміщенню двигуна - на лебідки з двигунами, встановленими соосно барабанів, і з двигунами, встановленими паралельно осі барабанів; за способом управління - з ручним, дистанційним і автоматичним.
Скреперні лебідки з електричним приводом отримали найбільш широке поширення, а з пневматичним застосовують тільки в особливих випадках, коли неможливо використовувати електричну енергію. Двухбарабанние скреперні лебідки застосовують для скреперования у горизонтальних виробках. Трехбарабанние - при широкому фронті захоплення і для скреперования в похилих гірничих виробках.
Лебідки з двома і трьома барабанами виготовляють потужністю 10, 17, 30, 55, 75 і 100 кВт. Позначення лебідки, наприклад 17ЛС-2С, 30ЛС-2П, розшифровується так: перше число (17,30) - потужність, кВт; ЛЗ - лебідка скреперна; цифра 2 - з двома барабанами; літери С - співвісний і П - паралельне розташування барабанів і двигуна.

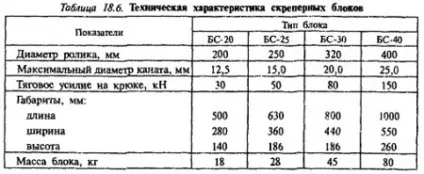

Блоки скреперні призначені для напрямку руху каната в доставочной виробленні від місця завантаження скрепера до місця його розвантаження (табл. 18.6).

Конструкція блоків повинна забезпечувати швидку і зручну заправку канатів, можливість пропуску канатних зв'язок (з'єднань), легке (від руки) обертання ролика, виключати заклинювання каната. Блоки скреперні вибирають виходячи з середнього тягового зусилля на робочому барабані застосовуваної лебідки і діаметра каната. Ролики встановлюють на підшипниках, блоки мають ущільнення, що охороняють від попадання пилу в підшипники і витоку мастила з них. Скреперний блок з діаметром ролика по дну канавки 250 мм позначають БС-25.

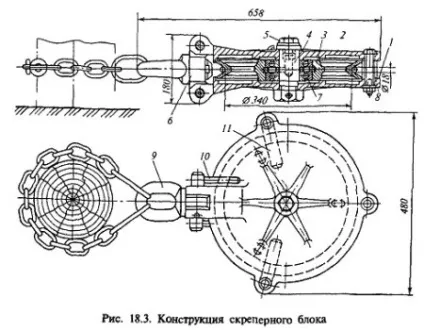

У комплект поставки входить скреперний блок з гаком. Блок (рис. 18.3) складається з нижньої 1 і верхньої 2 щік, ролика 3, осі 4 і причепа з вертлюгом 9. Ролик обертається на двох радіальних шарикопідшипниках 7, захищених від засмічення повстяними ущільненнями і лабіринтами. Густе мастило вводять в підшипники через пробку 5 і отвори в осі. Необхідна відстань між щоками забезпечується дистанційною трубкою 8 і траверсою 6, яка приєднується до щік за допомогою двох запірних валиків 10. Валики 11 оберігають канати від зіскакування з блоку.
