Штампи

Що таке штампове оснащення і яке її застосування?

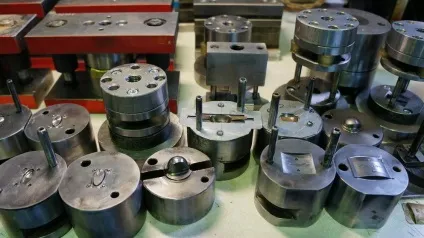

Штамп - частина оснащення для преса. Штампи - інструменти і пристосування для виробництва різноманітних виробів за допомогою пластичної деформації вихідного матеріалу. Суть обробки полягає в тому, щоб під час робочого процесу матеріал заготовки приймав форму робочої поверхні штампа. Штамп встановлюється на: молоти, преса, і інше подібне обладнання.

Прес форми - пристрої для виготовлення різних деталей з різноманітних матеріалів під тиском. Виготовлення штампового оснащення - древня професія, яка бере свій початок з виготовлення прес форм, які використовуються для карбування медалей та монет.

Прес форми досить різноманітні, нижче наведені найбільш затребувані:
1. прес форма вкладиш
2. прес форма гофра
3. прес форма діафрагма
4. прес форма замовити
5. прес форма кільце
6. прес форма манжета
7. прес форма мембрана
8. прес форма на клапан
9. прес форма на прокладку
10. прес форма палець
11. прес форма педаль
12. прес форма гумовий буфер
13. прес форма ролик
14. прес форма циліндр

Виробництво сучасної штампового оснащення вимагає не тільки великого досвіду і володіння навичками у фахівців, але і наявність сучасного обладнання високої якості. Для заводів, які за прикладом СЗХІ серйозно займаються випуском штампового оснащення, велике значення має проведена вчасно модернізація обладнання, заміна техніки на нову. Адже це визначає швидкість, ефективність і якість виробництва.

Для чого потрібні форми і штампи

Штампи і форми застосовуються для одного з найбільш вигідних і поширених способів роботи з металом - обробка тиском. Таким способом обробляють як різноманітні метали і сплави металів, так і не металеві матеріали.

Якщо прес штамп найчастіше тільки надає форму заготовку, то прес форма застосовується не тільки для відливання або випрессовкі під впливом тиску. Її використовують для виготовлення виробів з найрізноманітніших матеріалів: шкіра, гума, пластмаса.

Якщо прес штамп в основному надає форму металевим та іншим заготівлях, то прес форма служить не тільки для відливання або випрессовкі під тиском. Її застосовують для виробництва різноманітних виробів з різних матеріалів: пластмаси, шкіри, гуми.

Прес форми та штампи допомагають надати виробам і їх поверхонь необхідну форму, не застосовуючи механічну обробку (не знімаючи стружки). Застосовуються штампи для гарячого і холодного штампування. Оснащення для гарячого штампування виготовляють за особливою технологією в спеціальних майстернях і цехах.

Види прес форм і штампів

Штампи мають кілька різновидів. Карбувальні створюють рельєфне зображення на поверхні виробу, витяжні штампи змінюють форму заготовки на увігнуту або опуклу, гнучкі - згинають по одній або декількох осях. Також виділяють вирубні штампи, які мають кілька підвидів, обтискні та комбіновані, що поєднують властивості двох і більше видів.

Прес форми ділять по областям експлуатації: пресування пластмас, вулканізація гумотехнічних матеріалів та інше. Також існує класифікація за способом обігріву: він може бути паровим або електричним.

Прес форми зі сталі мають значно довший термін служби і придатні для лиття як під високим тиском, так і без нього з таких матеріалів, як алюміній, каучук, різні пластмаси і магнієві типи сплавів.

Механізми при виготовленні

У проектуванні прес форми або штампа застосовуються інженерні програми, сучасні ЕОМ, але і процес виробництва вимагає використання сучасного обладнання. Щоб зробити прес форми вищої якості застосовують центри і верстати з числовим програмним управлінням (ЧПУ). За допомогою таких верстатів можливе виготовлення форм практично будь-якої складності і форми, використовуючи наскрізний проектування, яким керує інженер - конструктор зі свого комп'ютера.

Методи і технологія виробництва

Процес виробництва штампів вимагає ґрунтовного серйозного підходу, оскільки штампове оснащення повинна переносити величезні навантаження. Існують вимоги, дотримання яких - запорука якісного виготовлення штампа. До них відносяться висока якість обробки формованих і що сполучають деталей, а також висока точність дотримання розмірів і складання деталей.

Етапи виробництва штампів

1. Розробка технічного завдання, конструкторських креслень;

2. Вибір заготовок і їх доведення до необхідних форми, розміру, хімічного складу, перевірка на тріщини, неоднорідні ділянки та інші вади;

3. Механічна обробка: виготовлення деталей для подальшого складання оснастки;

4. Здійснює слюсарну обробку;

5. Термічна обробка деталей штампа: на цьому етапі необхідний ретельний підбір параметрів обробки, наприклад, режиму гарту і відпустки;

6. Механічна і ручна шліфовка

7. Налагодження та виготовлення пробних виробів.

Практично кожна форма унікальна, так як її виробництво залежить від безлічі факторів. Перш за все значення має тип обладнання, для експлуатації на якому вона призначена. Також важливо, для виготовлення якої саме продукції зроблена форма: мають значення характеристики виробів, особливості.

Етапи проектування прес форм

Виділяють наступні етапи:

· Проектування креслень з урахуванням необхідних характеристик

· Оптимізація деталей вироби

· Підготовка схем і інструкцій для подальшого використання прес форми або штампа

Для виробництва штампів і прес форм необхідний верстатний парк, до складу якого входять фрезерний і шліфувальний верстати.

Головний спеціаліст на етапі проектування і затвердження креслень - конструктор. Саме від нього залежить, якою буде проектована форма, як і за якою системою в неї буде надходити сировина і як буде здійснюватися витяг готової продукції. Наприклад, якщо мова йде про деталі, призначеної для виробництва пластмасових виробів, завдання конструктора - виходячи з їх характеристик і необхідної кількості, визначити число місць у майбутній формі.

Коли креслення і 3 D-макет готові, настає час роботи з заготовками зі сталі. Зазвичай замовник може побачити і оцінити штампи або прес форми в процесі складання або на етапі виготовлення пробної продукції.

Процес виробництва являє собою наступну послідовність. Кування виготовляється на заводі, оснащеному металопрокатом. Щоб полегшити обробку, інструментальна сталь поставляється в отожженном вигляді. Після кування шліфується до досягнення потрібного стану і розміру. Після проводиться фрезерування поглиблень і гарт.

Сучасний ринок надає широкий вибір стали для виробництва прес форм і штампів. Однак сталь будь-якого виду потрібно купувати у вигляді поковки. Прокат, незважаючи на його привабливість, не має належних технологічних характеристик.

Найбільш важким завданням є виготовлення формотворчих Пуассона і матриць. Крім роботи спеціалізованих сучасних верстатів, необхідний ручна праця кваліфікованих фахівців.

В даний час для виготовлення штампів і прес форм потрібно чітко і детально надати необхідні умови, для чого необхідно мати уявлення про застосування продукції. Продумування різних деталей і нюансів позбавить від великих витрат ресурсів.
