Що таке термопара для газового котла, природний газ для вас

Система опалювальної автоматики, а особливо що входять до неї контролюючі блоки є потрібними елементами, завдяки яким можна уникнути перегріву опалювального котла. Пояснювати, до чого такий перегрів може привести, думаю не варто. Так ось, якщо говорити простою мовою, ці пристрої називаються термопарами для газових котлів. Що це таке, як вони працюють, їх різновиди та інші характеристики ми і розглянемо в цій статті.

загальні поняття

В процесі нагрівання різнорідні провідники починають створювати між собою напруження, яке і враховується в процесі контролю температурного режиму в газовому обладнанні. Саме характеристики цих провідників, їх можливість змінювати параметри пластин і створюють умови, при яких зникає необхідність застосовувати зовнішнє збудження пристрою. Для них вистачає автономного живлення.

Можна додати, що за своєю конструкцією цей пристрій не особливо складне. Його вартість цілком доступна, тому у випадках, коли є необхідність в ремонті термопари для газового котла, фахівці радять не морочитися з ремонтом, а просто замінити зламаний прилад на новий. Термопара є повністю взаємозамінним пристроєм, що має стандартні роз'єми для підключення. Тут важливо не помилитися з технічними даними та маркою, так як представлені на сучасному ринку термопари мають досить широкий діапазон температур для вимірювання.

Важливо! На жаль, термопари не є високоточними пристроями. Помилки, які видають ці прилади, можуть досягати одного градуса, що для пристроїв такого рівня є великою розкішшю. В теплообміннику кожен градус на рахунку, особливо - коли мова йде про газовому котлі.

Невеликий відступ щодо точності термопари. З'єднання пластин-провідників між собою буває різним, так як кожен виробник вважає за краще робити це по-своєму. Це може бути обтиск, пайка, точкове зварювання та інше. До тих пір, поки обидва сплаву (матеріалу) розташовані в одній температурної зоні, то, як вони з'єднані між собою, ролі не грає. На якість роботи пристрою це не впливає, але впливає на точність його показань. Чому? Якщо стик двох пластин зроблений неякісно, то тут має висока ймовірність похибки пристрою більш ніж на один градус. А для такого пристрою, як контролер для газових котлів, це неприпустимо.

параметри термопари

Щоб почати розмову про параметри термопари, потрібно спочатку розібратися в принципі роботи цього пристрою. Отже, в термопарі є дві пластини - провідники, зроблені з різних сплавів. Кожен сплав має свої характеристики, і на зміни температури кожна пластина реагує по-своєму. Виходить так, що дві пластини являють собою вузол, що складається з різнорідних матеріалів, кожен з яких має свій електричним потенціалом і опором. І все це залежить від температури.

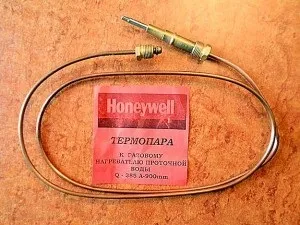

Термопара від Honeywell

Тобто виходить так, що температура повністю реєструє електричний потенціал металу, що відображається на панелі управління. З цієї причини в процесі виготовлення термопар для газових котлів виробники застосовують різні сплави, які підбираються під конкретний температурний режим. Тому, якщо ви вибираєте термопару під певний газовий котел, то попередньо слід ознайомитися з паспортними даними опалювального пристрою, або ж проконсультуватися у фахівця.

Є ще один момент, який не варто упускати - корозійна стійкість термопари. Чим вище цей показник, тим довше буде працювати пристрій. Додамо, що між панеллю (вимірювальним приладом) і безпосередньо термопарою встановлюються спеціальні дроти, вартість яких вище, ніж у інших елементів пристрою. Так ось, чим більше довжина таких проводів у контролера - тим більше за нього доведеться заплатити. Тому попередньо точно встановіть місце установки панелі і місце вимірювання, і постарайтеся зробити це відстань мінімальним, що дозволить заощадити. Хоча, якщо взяти загальну вартість пристрою, то вона не особливо велика.

Всі термопари, незалежно від сплаву, з якого вони виготовлені, в процесі виробництва проходять коригування по відношенню до нуля градусів за шкалою Цельсія, тобто, по суті - звичайну калібрування. Однак тут виробник отримує можливість змінити точність вимірювання температури. Чим точніше буде відкалібрований вимірювальний прилад, тим точніше буде і сама термопара. На сьогоднішній день виробники використовують електронні пристрої, точність яких в кілька разів перевищує інші види. Компенсація неточностей може торкнутися не тільки показників температури, але і інших характеристик, і перевірити правильність калібрування пристрою можна на практиці.

Дивно те, що в газових котлах термопари виконують функції звичайних термостатів (терморегуляторів).

види термопари

В цілому пристрій термопари не особливо складне, і при бажанні її можна виготовити власноруч, головне правильно підібрати всі деталі. Однак про самостійне виготовлення термопар в цій статті ми говорити не будемо, а розглянемо типи термопар і їх відмінності.

Тип E. Термопара цього типу виготовлена з двох пластин: константана і хромелю. Такий тип має високу продуктивність, і підтримує вимір температури в діапазоні від мінус 50 до плюс 740 градусів Цельсія.
Тип J. В такому пристрої замість хромелю використовується залізо, і від такої заміни сам прилад не програв. При мінімальному зниженні чутливості пристрою, який може вимірювати температури в діапазоні від мінус 40 до плюс 740 градусів Цельсія, його чутливість істотно підвищилася.
Тип K. Даний тип термопар найбільш поширений, так як в його склад входять пластини з алюмінію і хромелю. Температурний діапазон таких термопар становить від мінус 200 до плюс 740 градусів Цельсія, та й чутливість підвищується ще на кілька позицій. Правда, довгостроковість використання такої температури безпосередньо залежить від середовища, в якій вона буде використовуватися. Наприклад, в вуглекислому газі хромель швидко покривається типом іржі, званим «зеленим гниллю», яка швидко роз'їдає цей сплав, тим самим виводячи термопару з ладу. Комі того, він втрачає свої немагнітні властивості.

Існує ще досить багато різновидів термопар, які не використовуються в газових котлах. Причиною цього то, що, по-перше, в їх складі є дорогі метали, що збільшують вартість пристрою, а по-друге - описані вище моделі абсолютно не поступаються своїм більш дорогим «побратимам». Так сенс тоді використовувати дорогу термопару. Для прикладу розглянемо тип термопар «М» який зазвичай застосовують в вакуумних печах і котлах. У складі сплавів є нікель і молібден, а відповідно - вартість приладу висока.

способи монтажу

Як і принцип роботи, спосіб монтажу у всіх термопар однаковий. І не має ніякого значення, проведена термопара у нас або за кордоном. Все робиться своїми руками. Зазвичай цей процес входить в ремонт газового котла, тому розглянемо повністю весь процес. Від демонтажу зламаного пристрої до установки нового. Ось схема послідовності проведення установки термопари:

До газової магістралі термопара підключається за допомогою нарізного патрубка. Безпосередньо контролер прикріплений до патрубку за допомогою спеціальної гайки, виконаної зі свинцю або міді. Тому все, що необхідно для демонтажу старого пристрою - просто відкрутити цю гайку.
Тепер слід відкрутити тримає термопару за місцем компенсаційний гвинт, розташований під монтажним кронштейном.
Тепер стара термопара забирається, і на її місце встановлюється нова.
Закручується компенсаційний гвинт і гайка. Слід перевірити герметичність проведеного з'єднання. Якщо вам щось не подобається, використовуйте в якості ущільнювача полімерні або керамічні прокладки, однак пам'ятайте про те, що небезпечно як перетягнути, так і недотянуть різьбове з'єднання.

Важливо! Під час проведення ремонту газового опалювального котла його необхідно відключити від електричної мережі, і заміна термопари, незважаючи на простоту процесу, не є винятком.

Тепер можна перевірити роботу встановленої термопари. Тобто, включаємо електричний струм, газ, і перевіряємо показники, що видаються термопарою.

Корисні поради

Під час установки термопари слід особливо простежити за напрямком трубок відведення та подачі палива - вони повинні бути спрямовані тільки вниз.
Кінцевий вимикач - це основний елемент, який буде відключати подачу повітря на пальник. Він знаходиться прямо під пленумом, в зоні контролю безпеки близько автомата. Тобто, подача температури на вимикач здійснюється саме від пленуму, який і нагрівається в залежності від температури самого газового котла.
Після того як вимкнулася пальник, відключається і вентилятор, який подає повітря в камеру згоряння газу. Якщо це не відбувається, то потрібно відкоригувати сам вимикач. Іноді буває так, що в термостаті за умовчанням встановлена опція постійної роботи вентилятора. Якщо це так, то просто відключіть таку функцію.

Налаштувати функціонал термопари або відкалібрувати її нескладно, і це без особливих проблем можна зробити власноруч. Для цього необхідно зняти кришку панелі управління, під якою ви знайдете зубчастий циферблат. Його слід прокрутити до необхідного температурного показника, після чого спробувати запустити всю систему. Якщо вас не влаштовує така робота пристрою, то можна сміливо шукати прийнятний варіант.

Обов'язково звертайте увагу на можливий запах газу, поява якого сигналізує про ослаблення якогось з'єднання або поганому прижатии кріплення. З витоком газу слід розібратися максимально швидко, адже від цього залежить ваша безпека.

І останнє, що стосується даної теми. Буде дуже складно самостійно вибрати правильну термопару, яка в точності підійде для вашого газового котла. Найкраще звернутися до фахівців, або ж знайти таблицю залежності технічних характеристик цього пристрою з ТТХ газового котла. Все повинно збігатися аж до градуса.
