Зазвичай 3-х фазні розетки використовують для живлення потужних електричних приладів. Останнім часом виробники намагаються виготовити потужну техніку для будинку. Саме тому вам буде потрібно потужна розетка. Схема підключення розетки на 380 Вольт допоможе вам підключити вам цю розетку.

Якщо ви підключите цю розетку, тоді в подальшому ви зможете підключити до неї:

1. Зварювальний апарат.
2. Потужний двигун.
3. Електростанок.

Якщо ви плануєте підключити розетку на три фази, тоді відповідно ваша проводка в будинку теж повинна бути трифазної. Тепер ми розглянемо типову схему підключення трифазного розетки на 32 А з заземленням.

Схема підключення розетки на 380 Вольт

Якщо ви придбали цей пристрій, тоді його необхідно розібрати. Під час розбирання ви зможе побачити, що в цьому пристрої є 5 гвинтових затискачів.

На кожному затиску пристрої ви зможете знайти спеціальні позначки. Вони необхідні для того, щоб ви не переплутали дроти. L1, L2, L3 - це фази. N - це нуль. PE - це заземлення. Як бачите, тут немає нічого складного, і вам необхідно буде просто правильно підключити всі дроти. Перед тим як виконати підключення цього пристрою постарайтеся ще раз перевірити кольорове маркування проводів.

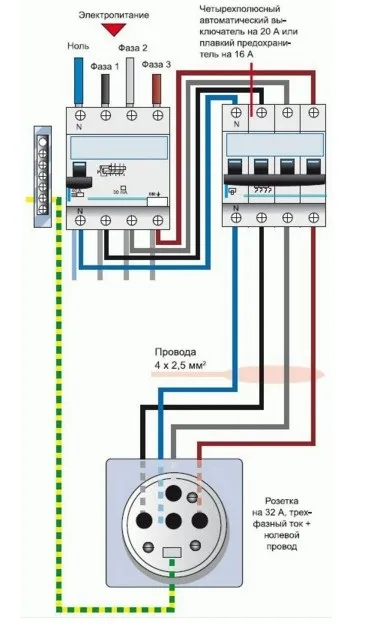

Схема підключення електричної трифазної розетки на 380 Вольт буде виглядати наступним чином:

Як бачите, на схемі немає нічого складного. Це пристрій містить в собі тільки 5 жив і 5 спеціальних посадкових місць. Якщо вам буде цікаво, тоді можете прочитати про схему підключення вимикача світла з індикацією.

Особливості монтажу трифазної розетки

Якщо ви плануєте виконати монтаж трифазного розетки, тоді вам обов'язково необхідно вивчити її особливості. Тут ви знайдете відмінності від підключення звичайної розетки.

Якщо ви бажаєте зняти навантаження з потужних пристроїв, тоді вам необхідно використовувати спеціальні перемикачі. Вони здатні забезпечувати високу швидкість відключення. Зазвичай монтаж подібних пристроїв відбувається повністю стаціонарно. Використовувати для виконання цієї роботи розетки забороняється.

Розетки використовуються в тих місцях, де вам необхідно буде підключити досить потужне обладнання.

Трифазна електрична мережа відкриває перед власниками широкі можливості. Завдяки монтажу трифазної мережі ви зможете підключати досить потужні прилади просто в розетку. Якщо ви бажаєте правильно експлуатувати свою мережу, тоді вона повинна мати безпеку не менше 3.
