Підключення балона з газом до кухонній плиті

У зв'язку з непідйомною для звичайного дачника вартістю підведення магістрального газу багато українських дачники і садівники воліють використовувати для цього газові плити на балонному газі - зрідженій пропан-бутанової суміші. Хочу поділитися досвідом по установці газової вбудовується плити на моїй кухні і особливостями її підключення до індивідуальної балонної установки.

Установка вручений панелі

Панель розмістили по центру прокладеного в стіні вентиляційного каналу, до якого буде підключена кухонна витяжка. Під стільницею запланували встановити незалежний духова шафа. Отвір під панель вирізали, попередньо просвердливши по кутах отвори, в які легко вставити полотно електричного лобзика. Оскільки на нашій кухні встановлена ​​стільниця з деревинно-стру-жечной плити, ми захистили кромку отвору від води і розбухання, завдавши на неї шар санітарного силіконового герметика. На краю отвору під плиту наклеїли ущільнювальну стрічку.

На панелі необхідно було замінити газові форсунки, оскільки вона була налаштована на магістральний газ. Сучасні виробники включають набір форсунок з отворами різного діаметру в комплект поставки своєї продукції.

Нашу балонну установку ми розташували на вулиці. Цього вимагають протипожежні норми, зафіксовані в Постанові Уряду України № 390 Про протипожежному режимі. І хоча в деяких інших документах допускається установка балонів в квартирах, ми все ж вирішили не ризикувати.

Правильно розміщення газового балона

До розміщення газових балонів на вулиці також пред'являється ряд вимог.

Так, вони повинні розташовуватися в сталевому заземленому і захищеному від корозії сталевому шафі, закритому від проникнення сторонніх осіб, жорстко закріпленому в вертикальному положенні, з вентиляційними отворами вгорі і внизу. Газові балони повинні стояти на твердому підставі, що виключає їх перекидання, або повинні бути закріплені вертикально.

Шафа для балонів # 8211 установка

Шафа для балонів повинен розташовуватися не на головному фасаді будівлі, а в такому місці, де виключається нагрівання газових балонів вище +45 С.

Ми придбали готовий сталевий шафа для двох газових балонів об'ємом 50 л. Треба сказати, що наявні в продажу зразки виготовлені з тонкого металу і мають неякісну фарбування. Нам довелося повністю перефарбувати куплений шафа.

Для установки шафи ми підготували залізобетонний фундамент із заземленням. Робили це у глухого простінка з північної сторони будинку, біля протилежної стіни від входу і головного фасаду. Закріпили шафа на фундаменті за допомогою дюбель-цвяхів, після чого підключили заземлення. Додатково прикріпили шафа до стіни будинку, щось би виключити його умисне перекидання або розкрадання.

Підключення сильфонні труби

Нам залишилося прокласти газопровід від балона до газової конфорки. Ми використовували для газопроводу безразривную сталеву сильфонну газову трубу Kofulso в полімерній оболонці. Вона захищена теплоізоляцією і полімерним гофрорукаві, прокладена під землею до введення в будинок. Підземна прокладка захистить наш газопровід від зайвого охолодження взимку. Ввели трубу в будинок безпосередньо в кухні - поруч з поверхнею.

Підключається сильфонне труба за допомогою спеціального фитинга з діелектричною прокладкою, яка потрібна для захисту від випадкового виникнення електричної дуги. Другий резон її використання - захист від передачі статичної електрики на газові балони.

При зовнішній прокладці газопроводу в приміщенні перед газовою плитою потрібно встановити відтинає вентиль. Також для підвищення безпеки можна встановити термо-спрацьовує клапан і клапан, який перекриває подачу газу при перевищенні критичної концентрації чадного газу. Ми встановили їх в газовому шафі, використовуючи фітинги Kofulso з діелектричними прокладками. Наша газова панель, крім того, обладнана системою автоматичного відключення подачі газу при відсутності полум'я в пальниках.

На виході з балонів встановлюють газовий редуктор, що знижує тиск з 0,1 мПа до 0,002-0,003 мПа.

Купити якісний побутовий газовий редуктор вУкаіни - не просто: ринок затоплений підробленими пристроями. Відмінні ознаки якісного редуктора - такі: наявність упаковки та інструкції, бронзові накидні гайки, якісні сіточки в просвіті з'єднувального штуцера, наявність маркування із зазначенням виробника і відсутність граматичних помилок в нанесеної маркування.

Установка газового редуктора

Газовий редуктор можна підключати безпосередньо до сильфонних газовій трубі. Однак у продажу важко знайти газові редуктори з різьбовими з'єднаннями як на вході, так і на виході. Більшість має на виході штуцер під гнучкий шланг. Втім підключення за допомогою газостойкости армованого шланга навіть зручніше при заміні балона. Крім того, діелектричні властивості шланга захистять газові балони від статичної електрики.

Отже, ми вибрали якісний австрійський газовий шланг фірми Semperit і з'єднали його з газовим редуктором. Для цього довелося докласти зусиль і змочити штуцер чистою водою.

Для закручування гайки використовували бронзовий гайковий ключ. Якщо його немає, можна використовувати і сталевий, але ні в якому разі не розвідний, так як з ним набагато більша ймовірність появи різниці потенціалів статичної електрики і виникнення іскри.

Після завершення монтажу всіх елементів системи газопостачання обережно поетапно відкриваємо вентилі балона і газопроводу, послідовно перевіряючи герметичність з'єднань за допомогою мильної води або піни для гоління. Якщо все в порядку, виробляємо перший пробний розпал газової плити.

І наостанок ще трохи про пожежну безпеку. Про те, що в будинку повинен бути вогнегасник, знають всі. Тим часом при кухонних пожежах швидше за все згасити локальне загоряння протипожежним ковдрою, яке потрібно мати на кухні.

Як підключити газовий балон до кухонній плиті - фото

1.Упакованная газова панель очікує установки.

2.Разметка отвору для установки газової конфорки.

5.Наносім силіконовий герметик на кромки отвору в стільниці.

6.Наклеіваем ущільнювач по периметру прорізу.

7.Закрепляем плиту в стільниці.

8.Ізлішкі ущільнювальної стрічки навколо вручений панелі обрізаємо.

9.Замена форсунок газових пальників.

11.Готовий шафа для балонів. У днище видно вентиляційні отвори.

12.Забітие в грунт труби стануть частиною фундаменту і одночасно заземленням для шафи.

13.Фундамент для балонів обклеїли керамогранитом з широкими зазорами для вентиляції і вивели провідник заземлення.

14.Шкаф для газових балонів встановлений на фундамент.

15.Ввод газопроводу в будинок і прокладка по стіні. Використана сильфонне газова труба Kofulso в полімерній оболонці.

16.Подключеніе відсікаючого вентиля в газовому шафі.

17.Битовие газові редуктори з нарізним сполученням. Зліва - підробка невідомого виробника. Праворуч - якісний редуктор європейського виробництва.

18. Газовий редуктор з підключеним газовим шлангом встановлений на газовий балон. Робоче положення газового редуктора - строго горизонтальне!

Нижче інші записи по темі Як зробити своїми руками - домохазяїну!

Ящик для газового балона своїми руками

Коли ми купили дачу, то газовий балон, залишений нам господарями, стояв на кухні.

Вирішили, що балон необхідно винести за межі будиночка. Чоловік почухав по ділянці і набрав обрізу залізних листів, що використовувалися для даху.

ящик під газовий балон

Готовий ящик для газового балона

Ось такий ящик у нас вийшов для газового балона об'ємом 50 літрів.

• куточок 25мм
• 2 дверні петлі 8,5 см
• дві петлі під замок
• саморізи
• шуруповерт
• обрізки профлиста
• фарба по металу.

Що можна зробити з газового балона

Розділ: Корисні пристосування

Газифікація населення дає про себе знати, тому виявилися не потрібними багато балонів з під пропану ємністю 50 л. Щоб добро не пропадало пропонуємо добірку пристроїв для полегшення життя. Що можна зробити з газового балона - дивимося далі.

Перед тим як, що то зробити з балона необхідно дотримуватися заходів безпеки, так як газ пропан дуже небезпечний.

Відкриваємо кран і випускаємо газ. Це робиться в дали від відкритого джерела вогню. Потім, кладемо порожній балон на землю, б'ємо кувалдою по крану, він відламується в тому місці, де закручується в балон. Далі через що утворилося ответствуй заливаємо воду. Вода заповнює балон і витісняє залишилася газ. Що б не було запаху одоранту меркаптана необхідно засипати хлоркою або вимити розчином хлорного вапна. Дуже хороший результат для вивітрювання запаху газу дає прожарювання розрізаного балона на багатті до обгорання фарби.

Саморобки з газового балона

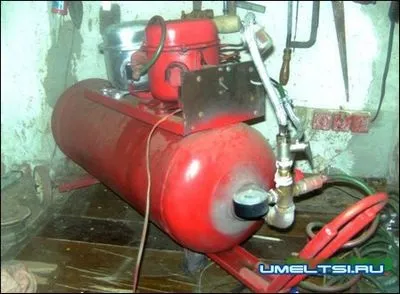

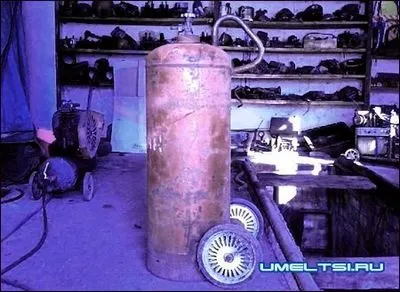

Пересувна компресорна станція - в господарстві розкидані понад півсотні гумових коліс, які час від часу потребує підкачування повітря. Щоб не тягати кабель і компресор легше підвезти балон з повітрям під тиском.

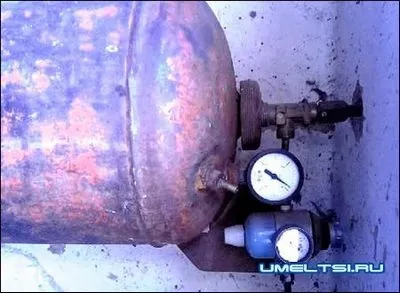

Стаціонарна компресорна станція обладнана редуктором на максимальний тиск 2 атм - навіть діти легко подкачивают колеса, не боячись перекачування.

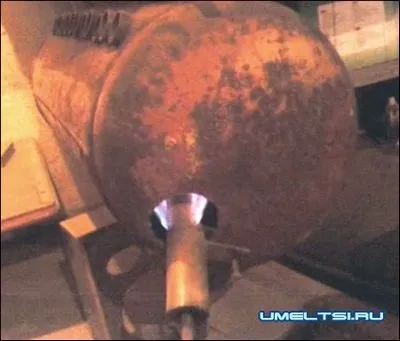

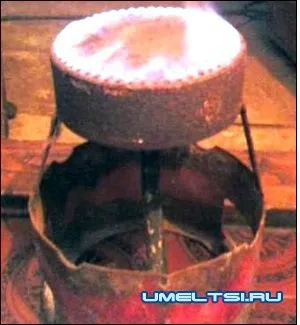

З такою піччю легко опалювати майстерню взимку на ній же можливо сушити і смажити горіхи і насіння. Максимальна температура +140 градусів над пальником, працює цілодобово із зовнішнім димарем.

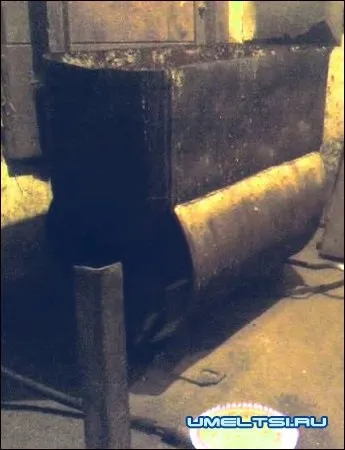

На такій печі готуємо кашу для різної живності одне задоволення. На таку піч пішло два балони. Місткість 75 літрів. Нагрівання влітку на вулиці дровами, взимку газом в приміщенні.

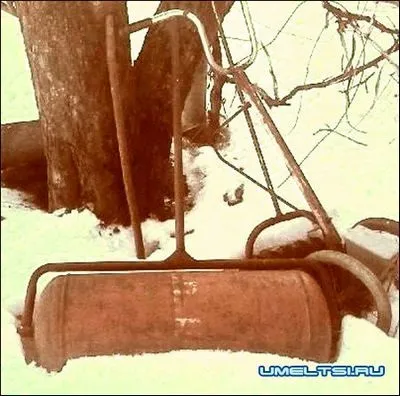

Каток для городу і утрамбовки доріжок.

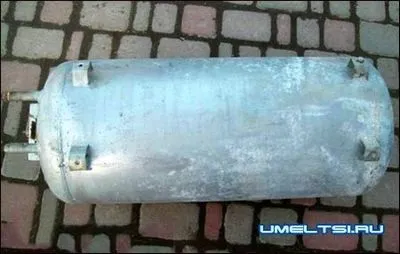

Компресор зроблений з компресора холодильної установки і газового балона в якості ресивера. Працює безшумно. Видає максимум 4 атм. Стабільно тримає 1,2. Цілком вистачає для роботи пульверизатором.

Найпоширеніше, що роблять з газового балона це мангал. Застосувавши кілька балонів можна зробити і каптільню. Більш детально як зробити мангал з газового балона. дивимося у нас на сайті.

Великий 50-літровий балон народив маленький жіночий автоклавчік на 14 півлітрових баночок. Півлітрові банки розміщуються в три ряди по сім або вісім банок в ряду в залежності від розмірів самих банок. Літрові - по п'ять штук в два ряди. На дно під банки хороші господарі підкладають тканину, між рядами перегородки не використовують - банки, в заповненому водою автоклаві, практично плавають.

Бойлери, які підключають до системи опалення, користуються величезним попитом у бережливого населення. Як зробити c газового балона бойлер або душ з підігрівом, дивимося докладніше у нас на сайті.

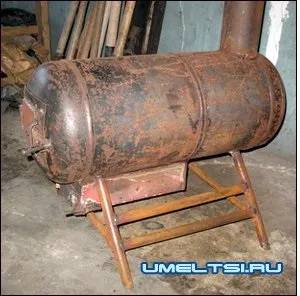

Легко і просто передалать газовий балон в буржуйку. Є дві конструкції таких буржуйок, коли балон розташований горизонтально і відповідно вертикально.

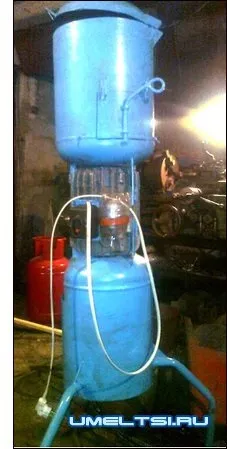

Корморезка c половинки газового балона з верхнім розміщенням двигуна. Так само можна Корморезка поєднати з Лущилки кукурудзяних качанів.

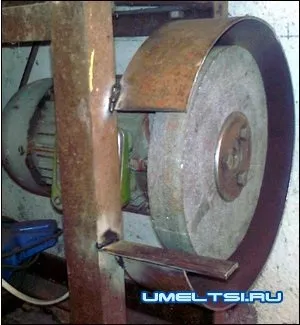

Комір з малих балонів теж стане в нагоді. Захист для точила теж з коміра балона.
