Седелка на трубу пнд хомут на металеву або поліетиленову трубу, сідло, електрозварні седелка

Заміна або удосконалення трубопроводів з поліетилену низького тиску досить часто супроводжується створенням додаткових відгалужень. У зв'язку з цим виникає необхідність виконання врізки в діючу трубу. Завдання такого виду вирішується за допомогою спеціальних фітингів у вигляді седелкі на труби з ПНД. Ці елементи можуть мати різну конструкцію, але в однаковій мірі зберігають щільність з'єднання і ефективну роботу системи.

опис елементів

Седелка на трубу ПНД - це особлива деталь, що представляє собою дві частини, які обжимають трубу з двох сторін. Саме тому елемент має другу назву - хомут для врізки. За допомогою седелкі створюються розгалуження на зрошувальних, каналізаційних, газопровідних і водопровідних магістралях. Крім того це можуть бути трубопроводи приватного типу.

Деякі види седелкі мають конструкцію, яка дозволяє використовувати елементи для врізки в трубопроводи, що працюють під високим тиском. Це багато в чому спрощує монтаж окремих ділянок в каналізаційних і водопровідних мережах.

Седелка встановлюється так, що цілісність труби з поліетилену низького тиску не порушується. На більшості моделей є своя фреза, що дозволяє просвердлювати отвори потрібного діаметру. Це дозволяє використовувати пристрій в важкодоступних місцях, таких як шахти, колектори і колодязі. Встановлювати седелку можна на новій або вже функціонуючої мережі. Можливе застосування пристрою при відкритому прокладанні комунікацій з ПНД. За допомогою седелкі можна здійснити врізку на будь-якій ділянці трубопроводу.

Сідловий відвід - це найбільш універсальний пристрій, так як може мати різний діаметр і використовуватися для різних типів труби. Для виробництва седелок можуть використовуватися поліетилен, латунь, сталь і чавун.

Залежно від конструкції сідло для труби ПНД може бути двох видів: хомут і накладка.

Характеристика і пристрій обжимного хомута

Седелка, виконана у вигляді обжимного хомута, вважається найбільш доступним елементом, так як має низьку вартість. Основним матеріалом для виготовлення пристрою є поліпропілен РР-В. Мінімальний діаметр седелкі такого виду - 2 см, максимальний - 31,5 см. Робоча температура експлуатації елемента не повинна перевищувати 45 0 С. Важливою характеристикою седелкі-хомута є захищеність від ультрафіолету.

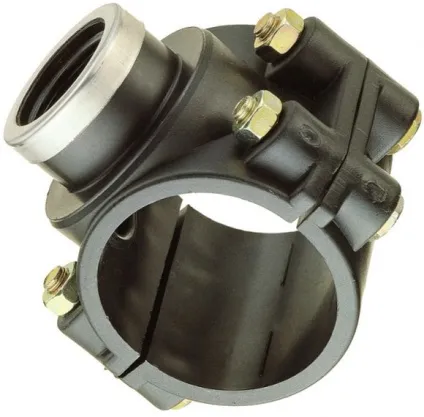

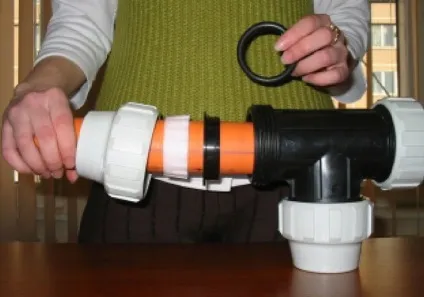

Установка седелкі такої модифікації на трубу виконується шляхом стягування двох вигнутих половинок, на одній з яких є різьбовий вихід. Це дає можливість установки різних відводів, трійників, кульових кранів та перехідників, що мають зовнішню різьбу.

Крім того всередині виходу є місце, куди може бути посаджено гумове кільце ущільнювача. Встановлений хомут для труб ПНД і максимально затягнуті болти забезпечують надійну герметичність в місці врізки. При цьому допустимий робочий тиск сполучного вузла може досягати 10 атмосфер. Різьба відведення має стандартний розмір, що дозволяє встановлювати седелку на металеву трубу паралельно з іншими сполучними елементами із пластику або стали.

Седелка на трубу з поліетилену низького тиску у вигляді обжимного хомута має досить просту конструкцію, що дозволяє легко і швидко виконувати монтаж елемента. Крім цього пристрій стійкий до різних хімічних елементів, даючи можливість використання в будь-якому середовищі.

Седелка-накладка: опис і види

Для установки на труби з ПНД було розроблено спеціальний пристрій - седелка електрозварні для поліетиленових труб. Її монтаж виконується за допомогою електродіффузіонной зварювання, тому пристрій має додаткову назву - електрозварні седелка. Основне застосування - водопровідні та газові вироби з поліетилену низького тиску. Нижня частина пристрою оснащена нагрівальним елементом, який встановлюється на стадії виготовлення деталі.

Для зчеплення седелкі і труби з ПНД використовується апарат для електродіффузіонной зварювання. Це сучасний пристрій з функцією, що дозволяє автоматично встановлювати напругу і час роботи в залежності від типу фітинга. Для цього на електрозварні седелку виробник наносить штрих-код, що дозволяє вибрати потрібний режим роботи. В результаті виключається можливість помилкового підбору параметрів для зварювання. У нижній частині седелкі накладки є ремінь, який фіксує пристрій на трубі в певному місці безпосередньо перед зварюванням.

В процесі нагрівання спіралі електричним струмом заданої потужності протягом певної кількості часу частина труби і седелкі стають м'якими, тобто плавляться. При охолодженні ці частини утворюють литу систему. З'єднання за допомогою седелкі-накладки на водопровідній трубі може витримати тиск рівне 16 атмосферам, на газових трубах -10 атмосферам. При використанні необхідного обладнання седелкі, оснащені спеціальним клапаном, можуть використовуватися для врізки в магістраль під тиском. Завдяки монолітному стику седелкі з трубою досягається особлива міцність з'єднання. Це дає велику перевагу влаштуванню, незважаючи на його високу вартість.

За конструкцією седелкі-накладки можуть бути наступних видів:

• З головним поворотною частиною. Це збірна конструкція, елементи якої мають розтин не менше 4 см і не більше 40 см.
• З головним неповоротної частиною. У цій конструкції діапазон перетинів лежить в межах не менше 6,3 і не більше 22,5 см. У цьому випадку можливий відведення перпендикулярно основному трубопроводу.

Кріплення седелок з головною частиною виконується за допомогою болтів і гайок з подальшим приварюванням. Крім того необхідний седелочний ключ, за допомогою якого здійснюється врізка фрези, розташованої в головній частині, в трубу. При цьому створюється відповідна ступінь герметичності.

• Без головної частини. У таких видах є або вихід під приварювання, або литий патрубок. У першому випадку мається на увазі одночасна установка і седелкі, і відвідної труби. У другому седелка встановлюється на трубу методом зварювання встик або з використанням електрозварні муфти.
• Крім цього седелка для труб ПНД може мати відповідну частину. а може бути виготовлена ​​без неї. При використанні другого варіанту на трубах великого діаметру потрібна наявність спеціальних ремінців, які допоможуть запобігти рух седелкі в процесі зварювання.

установка седелок

Процес установки седелок залежить від типу конструкції і кріплення пристрою.

Монтаж обтискних хомутів передбачає виконання таких дій:

• Блокування необхідної частини магістралі.
• Підготовка труби: видалення пилу і забруднень, знежирення.
• Установка седелкі на трубу з регулюванням положення.
• Фіксація пристрої за допомогою болтів.
• Контрольна перевірка правильності монтажу і максимальне затягування кріпильних елементів.
• Висвердлювання отворів в трубі.

Електрозварні седелкі для металевих труб монтується в такий спосіб:

• Перекривається ділянку магістралі.
• Счищается двоміліметровий шар труби в тому місці, де планується установка пристрою.
• Робоча ділянка шліфується і знежирюється.
• Деталь фіксується ременями.
• Регулюється положення седелкі, і затягуються ремінці.
• На трубі відзначається час початку зварних робіт.
• до клем на фітингах приєднуються проводи апарату для зварювання.
• Після закінчення зварювання в трубі можна просвердлювати отвори.

На виконання роботи по монтажу седелок-хомутів і седелок-накладок потрібно кілька хвилин, а герметичність при цьому залишається на вищому рівні.

Використовуючи седелкі на ПНД трубу, можна в найкоротший термін виконати монтаж сполучних вузлів на будь-яких магістралях з великим коефіцієнтом ефективності.
