Samsung scx 4200 заміна ролика захоплення (розбір БФП) - 24 вересень 2018 - майстерня - заправка

Апарат перестав захоплювати папір, жує листи, брудно друкує, тоді ви можете скористатися цією статтею, щоб дістатися до потрібного вузла і усунути несправність.

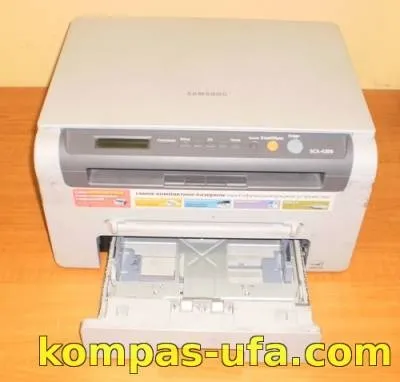

Вийміть лоток для паперу.

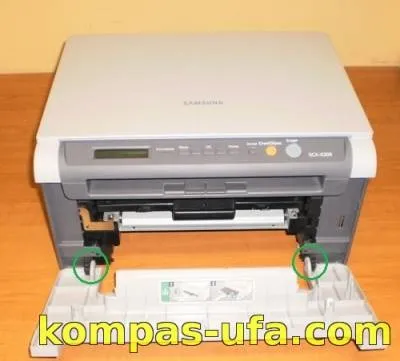

Зніміть передню кришку з петель.

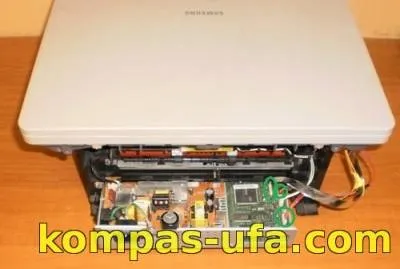

З задньої частини МФУ викрутити 4 самореза.

Від'єднайте провід і зніміть задню кришку.

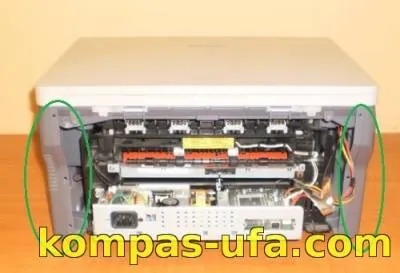

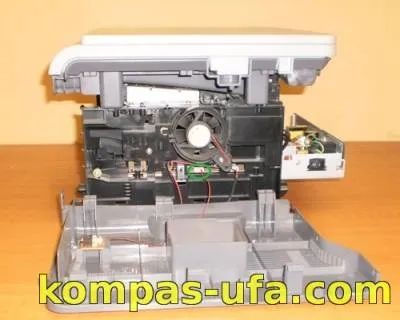

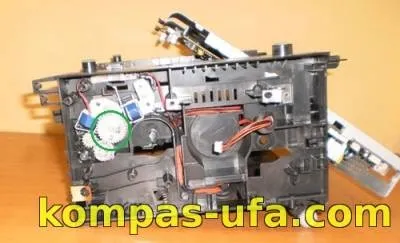

Зніміть бічні кришки.

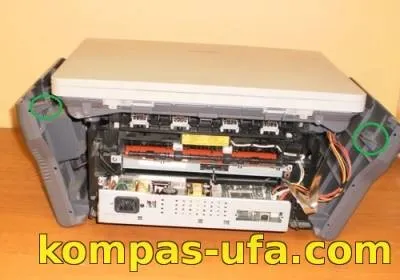

Починати знімати бічні кришки, краще з цих засувок.

З лівого кришки від'єднайте провід, що йде від датчика.

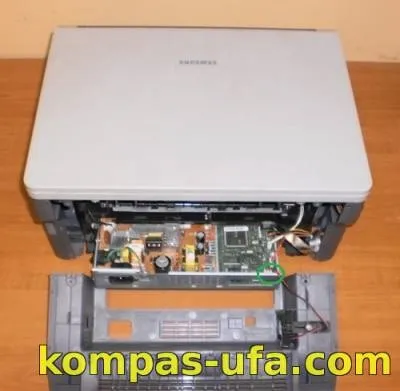

Знімемо сканер. Від'єднайте шлейф і 2 дроти, що йдуть зі сканера.

Акуратно зніміть сканер, піднімаючи спочатку передній край, потім задній.

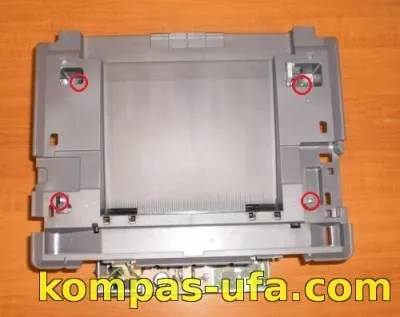

Викриття 4 самореза і зніміть верхню кришку.

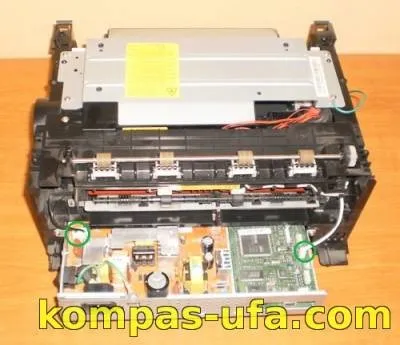

Давайте знімемо грубку. Від'єднайте 2 дроти, що йдуть з печі.

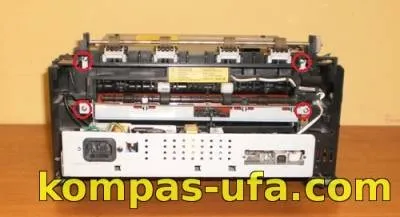

Викриття 4 самореза.

Тепер грубку можна зняти.

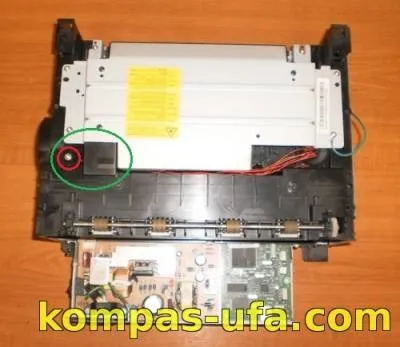

Далі знімемо лазер. Для початку викрутити 1 шуруп і зніміть заглушку.

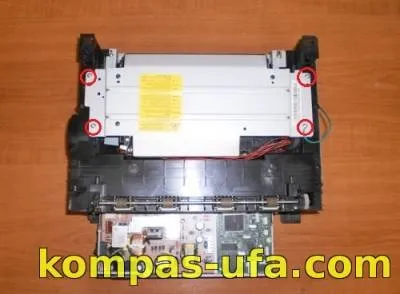

Викриття 4 самореза, що утримують лазер.

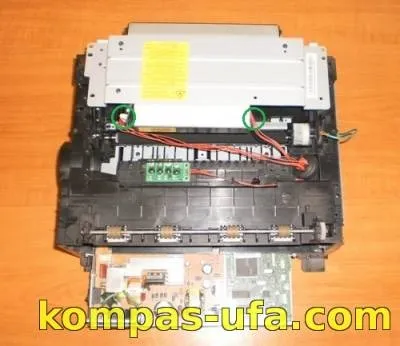

Від'єднайте 2 дроти, що йдуть на лазер.

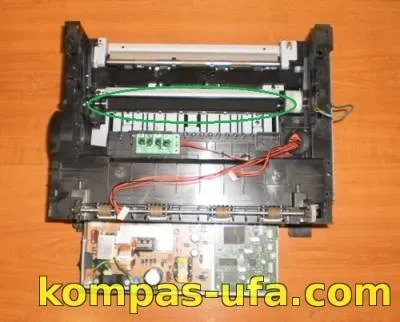

Можна зняти притискноївал (хоча можна і не знімати).

Якщо апарат перестав захоплювати папір - проблема в ролику захоплення. Необхідно або почистити його, або поміняти. Знімати доведеться в будь-якому випадку.

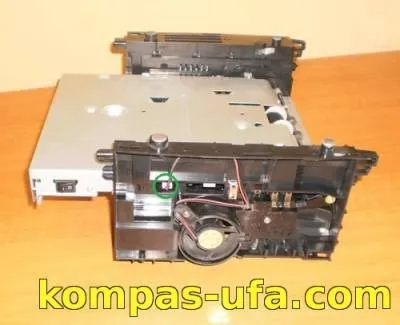

Переверніть МФУ. Від'єднайте провід, що йде від вентилятора.

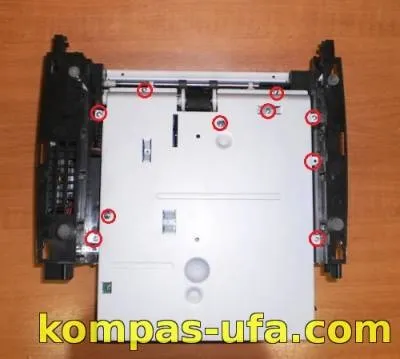

Викриття 10 саморізів.

Викриття ще 2 самореза і посуньте нижню кришку.

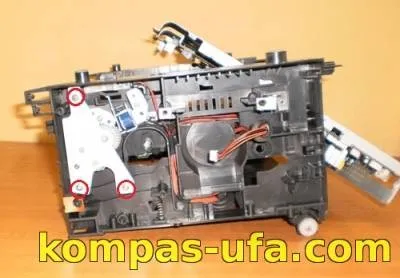

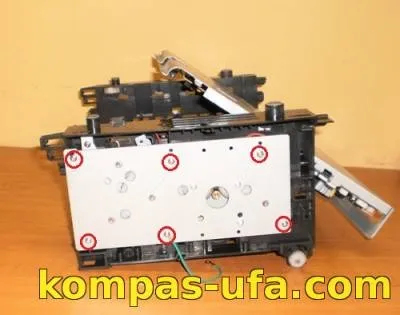

З боку викрутити 6 саморізів, що утримують редуктор.

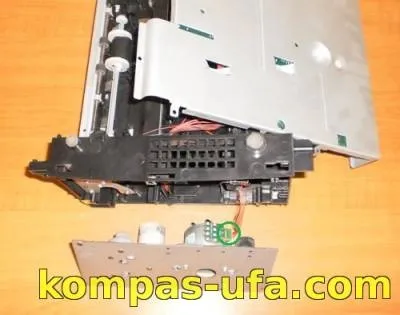

Від'єднайте провід. Редуктор можна відкласти в сторону.

Викриття 3 самореза.

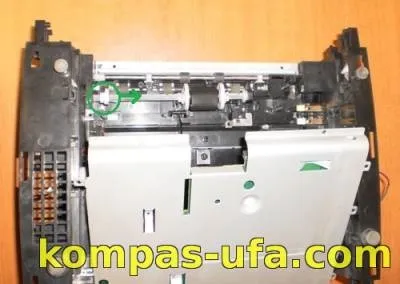

Посуньте засувку трохи вправо.

Далі зрушуючи всю вісь вліво, знімаємо ролик захоплення.

Чистимо або змінюємо ролик захоплення, потім здійснюємо збірку в зворотній послідовності.

p / s /. Якщо довго гріється принтер і сіра друк (для моделей 4200,4300) виконайте наступні дії:
1) Отмойте трансфер, можна з милом
2) Замініть правий бушінг на бушінг від картриджів НР2612 або Canon Е16
3) Зніміть нижню плату і почистіть пружинний контакт
прогрів повинен бути бути 30-40с
