Всім привіт! У цій статті хочу поділитися з вами як можна виготовити подовжувач на котушці своїми руками. У продажу існує величезний вибір таких подовжувачів, але знайти відповідний для Вас буває не просто, тим більше якщо ви зварювальник. Справа в тому що не завжди трапляється подовжувач з перетином проведення, відповідний для зварювання. А виготовивши самостійно, все буде відповідати нашим вимогам. Отже, приступимо.
Для виготовлення нам будуть потрібні:
- сталевий квадрат 10 мм - довгою 1 м.
- шпилька з гайкою діаметром 10-12 мм - довжина 170 мм.
- ручка, наприклад від УШМ.
- муфта 100 мм і дві заглушки до неї
- два кола з фанери діаметром 230 мм
- шпилька 8 мм - довжина 1 м і 6 гайок і шайб
- три розетки і одна вилка
- дріт
Виготовлення подовжувача на котушці.

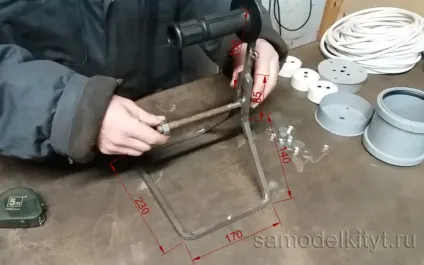

Підстава для котушки я зробив з квадрата, зігнувши його за розмірами які я вказав на фото. Потім приварив кріплення з двома гайками, в верхню буде кріпитися ручка, запозичена від зламаної болгарки, а для чого друга гайка дізнаєтеся нижче. Для кріплення котушки, приварив до основи шпильку.
Що б під час змотування провід не терся об шпильку, на неї потрібно зробити втулочки, наприклад з поліпропіленової труби.
Тепер приступаємо до виготовлення самої котушки.

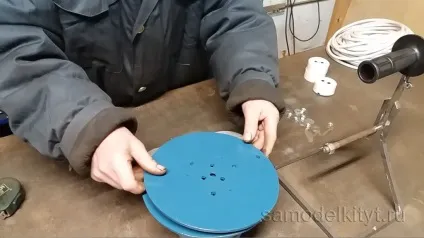

У колах, які зробив з фанери діаметром 230 мм, я заздалегідь зробив отвори. У центрі отвір для кріплення самої котушки на підставу, три отвори під коло для виходу проводу на розетки і ще три отвори для стягування котушки. І ще один отвір на зовнішньому колі, біля кола, тут буде кріпитися ручка. Такі ж отвори я зробив у заглушках.

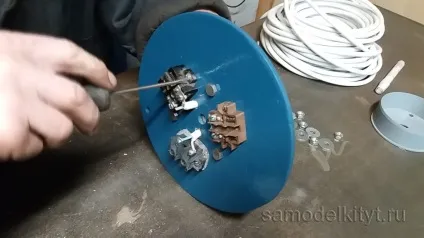

Готуємо розетки, відрізаємо від проводу три частини по приблизно по 10 см, зачищаємо і кріпимо до розеток. Потім просовуємо дроти від розеток в отвори і стягуємо між собою розетки, коло і заглушку. Скручуємо дроту. У муфті з краю свердлимо отвір під кабель і просовуємо його в отвір. З'єднуємо кабель з проводами, що йдуть від розеток. Одягаємо на муфту другу заглушку, беремо друге коло з фанери і стягуємо все це трьома шпильками. Все котушка готова.
Ставимо котушку на наше підставу і злегка притягуємо гайкою, що б котушка вільно оберталася. Що б гайка НЕ відкручують, її обов'язково потрібно зупинити.
Змотуємо провід на котушку. Що б під час транспортування котушка мимовільно не розмотувати, як я писав вище де кріпиться ручка, поруч я приварив ще одну гайку, в неї ми загвинчуємо обмежувач.
Ось і все, подовжувач на котушці готовий! До нього спокійно можна підключати зварювання.
