Всім привіт! Нарешті дійшли руки і я зробив невеличкий токарний станочек по дереву.

Докладні розміри і опис я давати не буду, весь принцип видно з фотографій. Деякі вузли верстата скріплені за допомогою пайки. Природно при виготовленні агрегату в більш великих габаритах знадобиться зварювання.

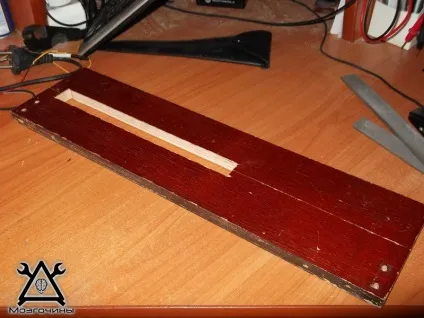

Станина з прорізом для направляючої:

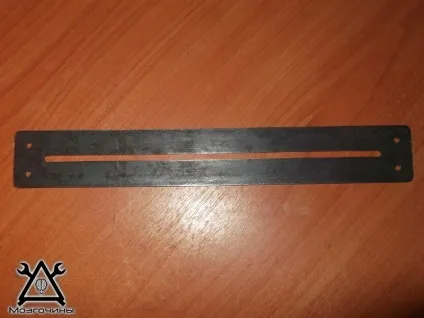

Сама напрямна вирізається з листового металу. Дружини болгарина не було, так що в хід пішов електролобзик:

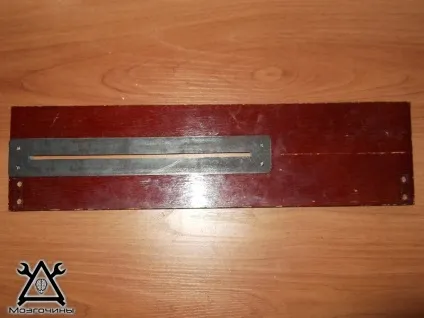

Направляючу встановлюємо на її законне місце:

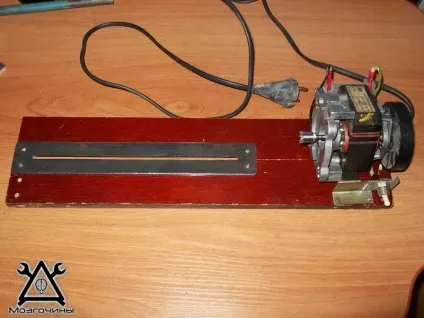

Саме час поставити електродвигун:

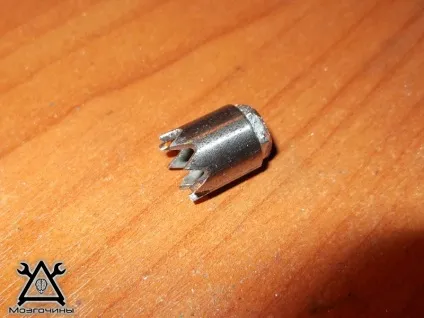

Заготівля буде впиратися в коронку. Виконана вона з трубки, яка запресована і припаяна до попередньо округлено гайки:

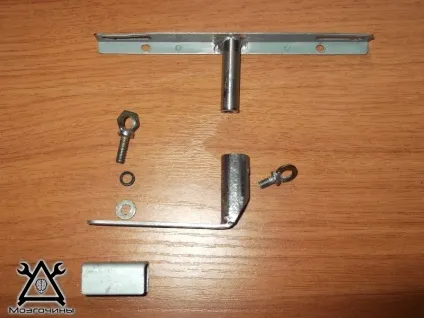

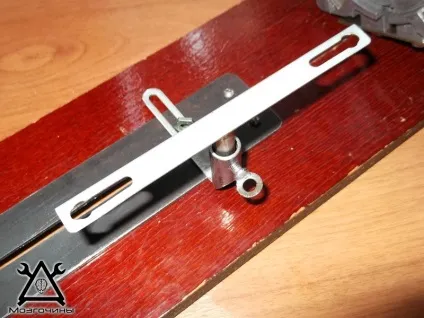

Для упору різця необхідний підручник. Ось він в розборі:

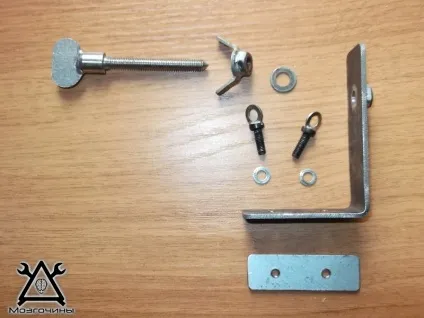

З іншого боку від двигуна заготовку тримає задня бабка. Я зробив її з смужки металу, якої в подальшому було надано прямий кут:

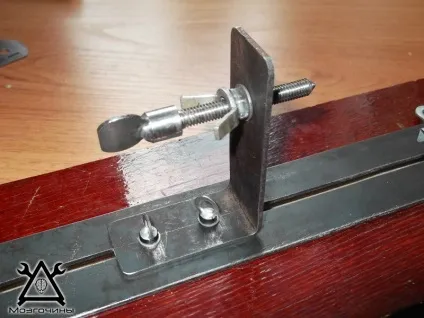

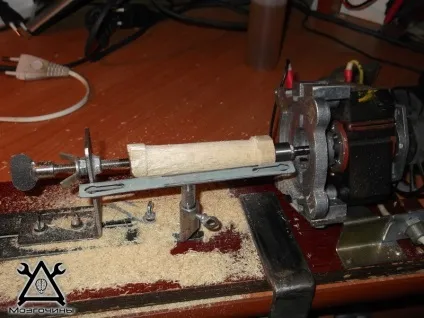

Ставимо на направляючу:

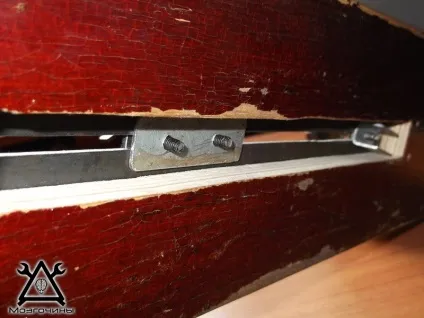

Якщо до кого то не дійшло, то зі зворотного боку все утримується ось так:

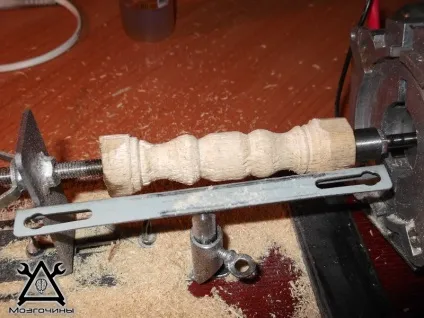

Тепер переходимо до випробуванням цього чудо апарату. Зараз спробую зробити якусь фігнюшку. Підрівнюємо заготовку:

В ході роботи отримую величезне задоволення, відразу згадалося як колись на уроках праці в школі я цим займався.

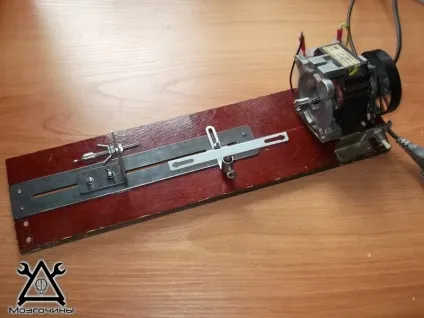

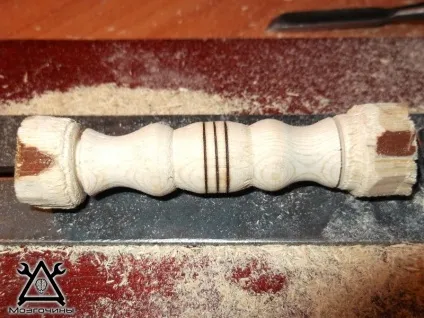

Ось що вийшло:

Верстатом задоволений. Звичайно підвів движок, замало потужності, але іншого не було.

торохтить як звір! )) Який движок використовували? крильчатка ззаду - це вентилятор від компа?

Движок від помпи пральної машинки, крильчатка рідна.

Гідна робота! Думаю вилізе в топ 20!

Мрія, зробити собі такий-же. Здорово.
