Саморобна лазерна охоронна сигналізація

Складні покупні системи безпеки і серйозні сигналізації потрібні не завжди та й не кожному по кишені. Їх вартість, монтаж і обслуговування виправдано в разі охорони дорогих об'єктів. Якщо ж необхідно встановити систему безпеки на дачі або в гаражі, та й в квартирі або будинку, то витрати на готову хорошу покупну сигналізацію часто не сумісні з Вашим бюджетом. Від пропонованих на ринку дешевих охоронних сигналізацій краще відмовитися (особливо з радіо керуванням - їх давно навчилися сканувати і відключати без будь-яких проблем). У цьому випадку простіше і однозначно в рази дешевше зробити просту саморобну сигналізацію. наприклад, як один з варіантів, лазерну охоронну сигналізацію.

На сьогоднішній день існує багато різноманітних схем лазерної сигналізації, але, як правило, такі пристрої мають досить складну конструкцію. Жодна саморобна схема такого пристрою не обходиться без мікросхем і не зовсім простий обв'язки. Потім ще належить настройка і запуск, підбір конденсаторів, резисторів і т.д. Мікросхеми теж треба вміти паяти. Можна вивести з ладу перегрівом або статикою і довго розбиратися чому лазер не працює. Тому пропонуємо спростити цей самий тоскний шматок схеми і взяти вже готовий китайський лазер (в будь-якому магазині іграшок - коштує він не дорого - все готово і корпус і лінзи і схема). Зібрати ж решту схему під силу будь-якому починаючому радіоаматорові.

Схема в цій постій лазерної охоронній системі, реагує на переривання променя і складається з випромінювача (власне лазерної указки) і приймача, можна використовувати проміжні дзеркала, необхідні для переотражения променя і пристрої оповіщення - відлякувач (сирена, світло). Можливо підключити й інші пристрої оповіщення, наприклад, мобілку для передачі СМС або просто дзвінка (Під цим номером у Вас буде клієнт - "Спрацювала сигналізація"). Випробування даної системи пройшли успішно і експлуатується донині.

Працює сигналізація наступним чином - коли зону променя перетинає людина, лазер перестає висвітлювати фотоелемент його опір збільшується і відбувається відключення реле. З відключенням реле вимикається і лазер (це зроблено для того, щоб після того як людина вийде з зони активації лазер немає продовжував висвітлювати фотоелемент тому, що в такому разі сигналізація спрацює на секунду і замовкне). Це найпростіша схема.

Коли лазер висвітлює фотоелемент, останній в ланцюжку працює в якості проводу, а коли лазер відключений, він перетворюється в резистор з більшим опором. Фотоелемент (фоторезистор) потрібно встановити закритому з усіх боків корпусі, а трубка зроблена з корпусу ручки і обклеєна чорною ізоляційною стрічкою для уникнення проникнення і потрапляння світла на фотоелемент.

Як вже сказали, як лазера використовується готовий модуль - іграшковий лазер з червоним випромінювачем, живиться від 3-x батарейок з напругою 1,4 кожна. На лазер припаяні дроти, оскільки він буде харчуватися від блоку живлення з напругою 4-4,5 вольт, так як батарейки для нас не вихід. Лазер підключений до джерела живлення не прямо. а через резистор з опором 5 ом. Потужність опору 1 ват. Зона активації може досягати до 10 метрів в довжину.

Реле має три контакти які відключають лазер і включають сирену. Реле можна зробити самому або ж підібрати готове. У мене використовувалося готове реле але з перемотаною обмоткою, оскільки реле спочатку працювало від 12 вольт. Обмотка реле містить 60 витків дроту діаметром 0,4 мм.

Схема такого генератора багато в чому схожа зі схемою транзисторного симетричного мультивібратора. Імпульси, що генеруються елементами мікросхеми, перетворюються динамічної головкою в звукові коливання. Тривалість імпульсів визначається ємностями С1, С2 і опорами R1 і R2. Пристрій складається з двох генераторів: тактовихімпульсів і звуковий частоти. Перший виконаний на елементах DD1.1 і DD1.2, а другий - на DD1.3 і DD1.4. Кожен з генераторів зібраний по несиметричною схемою. Імітація звуку сирени досягається за рахунок того, що тактовий генератор управляє роботою генератора звукової частоти. Динамічна головка BА1 звучить в ті проміжки часу, коли на вході 13 елемента DD1.3 з'являється логічна "1". З виходу 6 елемента DD1.2 слідують прямокутні імпульси, що управляють звуковим генератором, частота яких залежить від номіналів С1 і R1. Наводжу вам два варіанти імітаторів звуку сирени, який зібрати вирішуйте самі. Динамічну головку потрібно прибрати зі схеми імітатора і підключити до вxода блока живлення БП.

Блоком живлення служить звичайний мережевий трансформатор на 20 ват. Оскільки вся сигналізація харчується від напрузі 4 - 4,5 вольт, потрібно взяти мережевий трансформатор з напругою 12 або 6 вольт і трохи переробити вторинну обмотку. Первинна обмотка містить 40 витків дроту з діаметром 0,7 мм (з числом витків потрібно поекспериментувати, головне мати робочу напругу 4 - 4,5 вольт. Після завершення окремих пристроїв (імітатор, датчик. Підсилювач потужності) приступаємо до складання пристрою. Найскладніше - датчик. Лазер потрібно поставити так, щоб його промінь був спрямований прямо в трубку з фотоелементом і забезпечував його роботу.

Включаємо пристрій так - спочатку включаємо вимикач, потім натискаємо на кнопку яка активує лазер і швидко опускаємо кнопку (кнопка без фіксації). У моєму пристрої застосовані два підсилювача потужності для отримання більш гучного звуку. Датчик з реле зібраний в корпусі від китайського ліхтаря. Далі після установки і включення йдемо до зони активації і проходимо через неї. Миттєво спрацює реле і сигналізація запрацює.

Наведемо ще одну схему приймача лазерного охоронної сигналізації на транзисторах

Дана схема охоронної сигналізації являє собою датчик перетину ким то не було лазерного променя. Схема складається з двох основних блоків:
1. фотореле (VT1, VT2);
2. реле часу (VT3, VT4).

Працює схема наступним чином.
Датчиком фотореле виступає фоторезистор R1, включений в ланцюг бази транзистора VT1 послідовно з обмежувальним резистором R2. Темновое опір фоторезистора досить велике. Колекторний струм транзистора VT1 в цей час малий і транзистор VT2 знаходиться у відкритому стані. Його колекторний струм протікає через обмотку реле KV1 тим самим утримуючи контакти в замкнутому положенні. При висвітленні фоторезистора його опір зменшується, що призводить до збільшення струму базової ланцюга транзистора VT1, а отже і до збільшення його колекторного струму. Падіння напруги на резисторі R4, створене протіканням колекторного струму транзистора VT1 закриває транзистор VT2 і реле KV1 відключається. Таким чином при висвітленні лазерним променем фоторезистора реле KV1 відключено, а при перетині променя зловмисником воно спрацює, своїм контактом KV1.1 запустить реле часу і знову повернеться в початковий стан.
Реле часу працює наступним чином. У початковому стані, коли контакт KV1.1 розімкнути напруга на конденсаторі C1 дорівнює нулю. В цей час транзистори VT3 і VT4 закриті, струм через обмотку реле KV2 не тече і його контакти, які включають виконавчий механізм розімкнуті (контакти на схемі не вказані). При короткочасному спрацьовуванні реле KV1 конденсатор C1 заряджається і тут же починає розряджатися через емітерний перехід транзистора VT3 і резистор R8, при цьому транзистори VT3 і VT4 відкриються, реле KV2 спрацює і своїми контактами включить виконавчий механізм.
Після розряду конденсатора схема повертається в початковий стан. Резистором R6 можна регулювати витримку часу.

В робочому стані, при перетині зловмисником лазерного променя спрацює схема і запуститься система оповіщення (наприклад звукова або світлова сигналізація), через деякий час відключиться і знову чекатиме порушника, тобто повернеться в початковий стан без втручання. Це особливо важливо для охорони віддалених об'єктів, наприклад гаража або дачі.

Промінь лазера має дуже маленький відсоток розходження, тому з його допомогою можна контролювати досить великі відстані периметрів. Застосувавши систему дзеркал можна контролювати будь-які складні приміщення, тільки варто враховувати, що дзеркала повинні бути якісними і чистими.

Отже, для охорони будь-якого об'єкта на ньому необхідно закріпити дзеркало-відбивач (досить шматочка розміром 1 х 1 см) і встановити приймач і випромінювач так, щоб промінь потрапляв на фоточутливий елемент, відбившись від дзеркала.

Однак в цьому випадку навіть при незначному зміщенні (або коливанні) об'єкту, що охороняється промінь виходить з вікна приймача і система спрацьовує.
З метою кілька погіршитися спроможність системи, щоб вона не спрацьовувала при коливаннях грунту, наприклад, через проїжджаючого важкого транспорту, необхідно трохи змінити оптичну схему, зробивши вхід фотоприймача таким, як на малюнку.

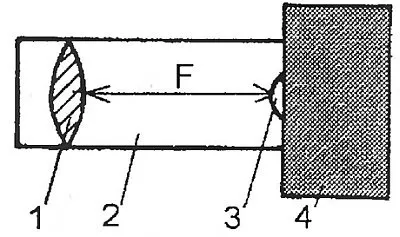

Приймач для лазерної системи охорони
1-лінза, 2-бленда-тубус, 3-фотоприймач, 4-корпус

Для цього треба вставити в бленду-тубус збирає лінзу з фокусною відстанню F. Діаметр цієї лінзи і буде визначати чутливість системи (тут мається на увазі не електрична чутливість фотоприймача, а чутливість, що відноситься до інтенсивності впливу на об'єкт, що охороняється).

Якщо при коливаннях дзеркала відбитий від останнього промінь лазера не виходить за межі лінзи, то датчик не спрацьовує. Отже, змінюючи діаметр лінзи, можна регулювати чутливість системи охорони.
