Розрахунок циркуляційного насоса для системи опалення приватного будинку
Пристрій опалювальної системи в приватному будинку - справа потрібна і вкрай важливо, коли ви хочете створити максимально комфортні температурні умови проживання в ньому. Найбільш ефективно працюючим тепловим блоком є обв'язка з примусовою циркуляцією теплоносія по магістралі.
Щоб реалізувати таке завдання, слід дообладнати систему насосною установкою. Ось тільки вся проблема в тому, що необхідно підібрати подібне обладнання по продуктивності, адже саме від цього залежить ефективність функціонування всього контуру. А як правильно розрахувати потужність циркуляційного насоса для опалення, ви дізнаєтеся з цієї статті.
- Які чинники впливають на визначення потужності
- Як обчислити продуктивність обладнання
- Формули для розрахунку
- Формули для розрахунку
- Визначаємо рівень споживання води
- Визначення показника тиску теплоносія
- Кавітація і її роль у функціонуванні обігрівального вузла
- Процес автоматизації насосної установки
Які чинники впливають на визначення потужності
Для визначення точних даних враховуються абсолютно всі тонкощі теплової конструкції, але найголовніше, потрібно взагалі розуміти, яка функція від нього вимагається:
У будь-якого циркуляційного насоса всього 2 завдання:
- забезпечення достатнього напору води, здатного подолати гідравлічний опір;
- примусове нагнітання швидкості теплоносія, якої вистачає для руху по всій системі опалення з рівною температурою.
Відповідно, знаючи його функції, потрібно розуміти, яка у нього продуктивність (обсяг води, що переганяється протягом години) і напір (швидкість подолання гідросопротівленіе).
Але найголовніший момент, який повинен в обов'язковому порядку враховуватися при виконанні розрахунку продуктивності насоса для опалювальної системи, - це тип самого блоку.
Виробники виділяють два види:
З сухими ротором
Конструкція таких апаратів виключає контакт лопатей з теплоносієм. Це дозволяє перекачувати значно більші обсяги води, ніж другий варіант нагнітає пристрою. Крім цього, такі моделі можна з легкістю дообладнати більш високоефективним двигуном, що дозволить збільшити обсяги перекачується теплоносія, без заміни самої насосної станції.
З мокрим ротором
Лопаті агрегату повністю занурені в воду. Застосування таких приладів характеризується відсутністю необхідності мастила елементів, а також тихою роботою. А все тому, що левову частку шуму, виробленого обладнанням, поглинає вода. Але разом з тим, такі апарати швидше приходять в непридатність в силу зносу комплектуючих.
Як правило, перший варіант використовується у виробничих приміщеннях, тоді як другий - для створення необхідного рівня нагнітання в порівняно невеликих за площею спорудах. Крім цього, існують ще й міні насосні станції, якими можна обладнати заміські дачні будиночки або невеликі вузли.
Це, власне, і є ті характеристики циркуляційних насосів для опалення, за якими можна вибрати установку для обв'язки опалювального вузла. Перейдемо до докладного розгляду того, як розрахувати потужність циркуляційного насоса для опалення.
Як обчислити продуктивність обладнання
Перед тим, як розрахувати насос для опалення, слід вибрати робочу точку розташування обладнання подібного плану. Простіше кажучи, необхідно визначити місце розташування приладу, де він буде підключатися до теплової магістралі. У цьому ж місці і проводиться його розміщення.
Як правило, такі агрегати підключаються до обратке. Втім, якщо ви підключіть його до трубі, що подає, то помилки в цьому ніякої не буде. А вже тим більше, на ефективності функціонування теплового контуру це жодним чином не позначиться.
Схема розташування в системі
Виконуючи розрахунок потужності насоса, краще віддавати перевагу тому варіанту, при якому продуктивність його первісної точки буде прирівнюватися до пропускної спроможності, споживаної безпосередньо самим опалювальним вузлом. Нерідко професіонали рекомендують виконувати обв'язку теплового контуру більш потужним обладнанням, на випадок непередбачених ситуацій. Однак, якщо ви не плануєте розширювати площу опалювального приміщення, то необхідності в надпотужний агрегаті немає.
Формули для розрахунку
Деякі здійснюють підбір циркуляційного насоса для системи опалення онлайн, ми ж пропонуємо скористатися простими формулами, завдяки чому буде в принципі виключений ризик помилки.
Розрахунок циркуляційного насоса здійснюється за такою формулою:
Р = (р х Q х Н) / 367 х ККД
- р - показник щільності теплоносія;
- Q - рівень споживання води;
- Н - показник тиску теплоносія.
Незважаючи на простоту самої формули, виникає необхідність в обчисленні супутніх значень.
Визначаємо рівень споживання води
Перед тим, як розрахувати відцентровий насос для опалення, визначаємо пропускну здатність насосної станції. Для цього використовується така формула:
- S - площа приміщення, яка вимагає обігріву;
- Qуд - показник середньостатистичного питомої використання теплової енергії.
Останній показник може відрізнятися в залежності від типу житла:
- для обігріву квартири в багатоповерховому будинку qуд прирівнюється до 0,07 кВт на 1 квадратний метр загальної площі
Зверніть увагу на те, що для визначення потужності враховується загальна площа квартири, а не тільки житлова.
- для влаштування обігрівального вузла в приватному будинку під час обчислення використовується qуд рівна 0,1 кВт на 1 кв.м опалювальної споруди.
Визначення показника тиску теплоносія
Використовуючи таку форму, можна розрахувати рівень напору гидронасоса:
Н = R х L х Zf / 10000
- R - коефіцієнт опору трубопровідної магістралі (береться з довідників);
- L - величина найтривалішого ділянки теплової магістралі;
- Zf - коефіцієнт запасу (береться з довідника).
На практиці, коефіцієнт запасу прирівнюється до 2,2.
Що ж стосується рівня щільності води, то вона залежить від її жорсткості, а також від температурних умов всередині обігрівального вузла. Тому в цьому випадку краще вдатися до допомоги довідкових матеріалів.
Підставивши необхідні значення, ви зможете визначити потужність, яка, з метою попередження незапланованих ситуацій, округляється в більшу сторону.
Гарною підмогою стане таблиця теплової потужності по типу приміщення і характеристиці теплоізоляції
Кавітація і її роль у функціонуванні обігрівального вузла

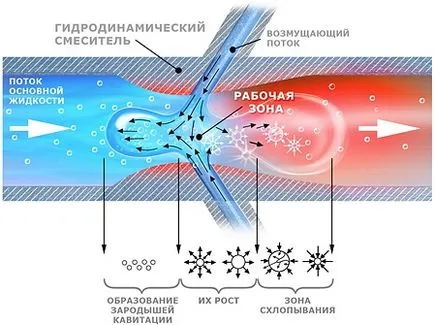

Спершу розберемося, що ж таке кавітація. Напевно деякі з вас вперше чують це слово.
Кавітація - процес пароутворення, при якому бульбашки постійно схлопиваются і одночасно пар. Таке броунівський рух супроводжується сильним шумом, а при прискоренні пароутворення можуть призводити до гідроударів.
Головна небезпека кавітації полягає в значній зміні тиску в тепловому контурі. Таке явище, в більшості своїй, виникає в тому випадку, коли швидкість теплоносія в системі опалення знизилася або навпаки - підвищилася.
Крім тиску, важливу роль в забезпеченні необхідних умов проживання в приміщенні грають і температурні перепади. Так, парові маси утворюють пухирці, а коли вони лопаються, завдають шкоди елементам трубопроводу або теплообмінникам. Все залежить від того, де відбувається скупчення пара.
Крім цього, подібний процес може згубно позначитися на роботі самого нагнетательного приладу, знижуючи його термін експлуатації.
Щоб уникнути кавітації, потрібно правильно підібрати обладнання і визначити продуктивність відцентрової насосної установки. Тільки завдяки такому ретельному підходу можна домогтися збільшення експлуатаційного строку всіх складових елементів системи опалення.
Процес автоматизації насосної установки
В силу того, що електроенергія є не таким вже й дешевим видом енергетичних ресурсів, слід зробити роботу насосного блоку економічно доцільною.
Придбання інноваційного обладнання дозволяє скоротити до 75% електроенергії. За допомогою таких пристроїв вдається не тільки знизити витрату споживаної електричної енергії, а й управляти опалювальним блоком.
Правильно підібрана апаратура для теплового контуру і грамотно виконані обчислення допоможуть вам створити в будинку максимально комфортні умови проживання, не витрачаючи при цьому багато фінансових ресурсов.І пам'ятайте, скупий платить двічі, тому не варто економити на якості комплектуючих.
