3.09. Розрахунок електричного освітлення методом питомої потужності.
Метод питомої потужності являє собою спрощений варіант методу коефіцієнта використання. Питома потужність (руд) - це відношення загальної потужності всіх ламп приміщення (необхідної для досягнення заданої освітленості) до його площі. Вимірюється питома потужність в Вт / м². Для більшої наочності наведемо цю величину у вигляді наступного виразу:
Руд = n * Pл / S
де n - загальна кількість встановлених в приміщенні ламп (шт)
Pл - потужність однієї лампи (Вт)
S - площа освітлюваного приміщення (м²)
Якщо виразити з цієї формули потужність однієї лампи, то отримаємо такий вираз:
Таким чином, знаючи площу приміщення, кількість ламп і визначивши значення питомої потужності, досить легко розрахувати потужність кожної лампи. Загальна кількість ламп визначається в процесі проектування розташування світильників виходячи з найвигіднішого відносини (L / hр), а питома потужність вибирається за таблицями.
Питома потужність залежить від безлічі параметрів, давайте детально розберемо кожен з них.
Тип КСС світильника. Криві сили світла характеризують розподіл світлового потоку і нормуються ГОСТом. Про це докладно написано в матеріалі присвяченому кривим сили світла.
Нормована освітленість. Як ви, мабуть, вже знаєте, цей параметр означає необхідне для нормальної роботи персоналу кількість світлового потоку, що припадає на одиницю площі робочої поверхні. Величина нормованої освітленості є вимога СНиП та визначається за відповідними таблицями. У разі якщо значення нормованої освітленості і освітленості, зазначеної в таблиці питомої потужності, не збігаються, необхідно виконати пропорційний перерахунок питомої потужності.
Наприклад, якщо нормована освітленість за СНиП дорівнює 200 лк, а в таблиці питомої потужності вказана освітленість 100 лк, і при цьому табличне значення питомої потужності 2,9 Вт / м², то можна скласти наступну пропорцію:
Руд / 200 = 2,9 / 100, звідси:
Руд = 2,9 * 200/100 = 5,8 Вт / м²
Іншими словами, питома потужність прямо пропорційна освітленості.
Коефіцієнт запасу. У міру того, як світильники забруднюються, освітленість на робочій поверхні зменшується. Для того щоб врахувати це ще на етапі проектування освітлення. вводять даний коефіцієнт. Залежно від умов середовища у виробничому приміщенні та типу застосовуваних для освітлення світильників за таблицями СНиП вибирається коефіцієнт запасу.
Якщо коефіцієнт запасу не збігається з зазначеним у таблиці питомої потужності, то необхідно перерахувати руд, склавши пропорцію щодо коефіцієнта запасу. Наприклад, якщо коефіцієнт запасу в таблиці питомої потужності дорівнює 1,5, фактичний коефіцієнт запасу - 1,8, а табличне значення питомої потужності - 2,9 Вт / м², то можна скласти наступну пропорцію:
Руд / 1,8 = 2,9 / 1,5, звідси:
Руд = 2,9 * 1,8 / 1,5 = 3,48 Вт / м²
Іншими словами, питома потужність прямо пропорційна коефіцієнту запасу.
Напруга ламп розжарювання. У таблицях питома потужність приведена для ламп розжарювання розрахованих на напругу 200 В. При використанні в освітлювальної установки ламп розжарювання на 127 В необхідно помножити знайдене по таблиці значення питомої потужності на 0,68.
ККД світильника. У всіх таблицях значення питомої потужності наведені для світильників, коефіцієнт корисної дії яких умовно становить 100%. Таким чином, щоб дізнатися реальну величину руд для обраних вами світильників, необхідно розділити табличне значення питомої потужності на їх ККД представлений в частках одиниці.
Наприклад, Якщо ККД світильника становить 60%, а табличная питома потужність дорівнює 2,9 Вт / м², то можна визначити реальну руд зробивши наступне обчислення:
2,9 / 0,6 = 4,83 Вт / м²
Як видно з наведеного прикладу, чим менше ККД світильника, тим більше питома потужність, яка знадобиться для досягнення необхідної освітленості.
Коефіцієнт використання світлового потоку. Для визначення руд достатньо виконати спрощений розрахунок коефіцієнта використання який не враховує форму освітлення приміщення:
# 544; = 0,48√S / hр (при А / В ≤ 3);
де S - площа приміщення
hр - висота підвісу світильника над робочою поверхнею.
Коефіцієнт нерівномірності z. При загальному освітленні в різних зонах робочої поверхні виходить різна освітленість. Це явище враховується на етапі проектування за рахунок коефіцієнта нерівномірності (Еср / Емін). Зазвичай, якщо відношення відстані між світильниками до висоти їх підвісу (L / hр) знаходиться в межах норми, значення коефіцієнта z приймається рівним 1,1 для люмінесцентних ламп і 1,15 для газорозрядних ламп і ламп розжарювання.
Площа освітлення приміщення S також має значення при визначенні питомої потужності освітлювальної установки за таблицями.
Тепер, коли описані всі величини, які можуть знадобитися для визначення руд за таблицями, розглянемо всю послідовність розрахунку методом питомої потужності:
1) Вибір оптимальної кількості світильників (див. «Проектування розташування освітлювальних приладів»).
2) Визначення нормованої освітленості виходячи з розряду зорових робіт (див. «Вибір нормованої освітленості»).
3) Знаходження питомої потужності по відповідній таблиці.
4) Розрахунок потужності лампи Pл і вибір по каталогу виробника найближчій стандартної.
5) Якщо установка ламп розрахованої потужності неможлива, слід виконати розрахунок повторно, скорегувавши загальна кількість світильників. Для зменшення розрахункової потужності однієї лампи необхідно збільшити кількість світильників. І навпаки, якщо потрібно збільшити потужність ламп, то кількість світильників потрібно зменшити.
Використання методу питомої потужності допускається для проектування загального рівномірного освітлення практично будь-яких об'єктів. Однак не варто забувати, що ця методика не годиться для розрахунку освітлення таких приміщень як гардероби та санвузли, так як вони вважаються локалізованими. Також описаний метод не допускається використовувати в приміщеннях з великими затінення.

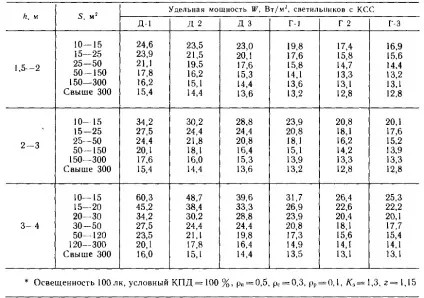

Питома потужність загального рівномірного освітлення світильниками з ЛН потужністю 60 Вт

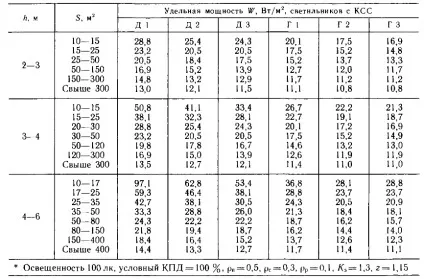

Питома потужність загального рівномірного освітлення світильниками з ЛН потужністю 100-200 Вт

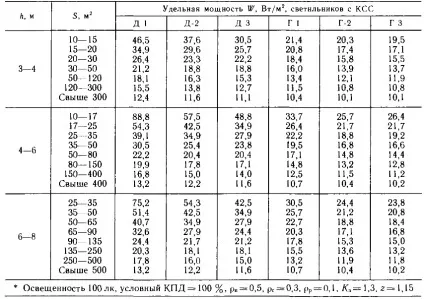

Питома потужність загального рівномірного освітлення світильниками з ЛН потужністю 300 Вт

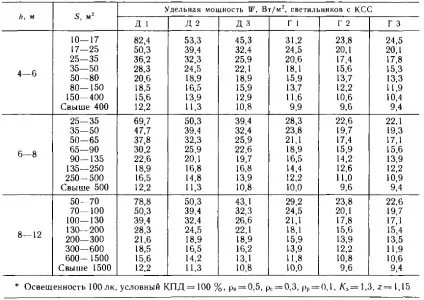

Питома потужність загального рівномірного освітлення світильниками з ЛН потужністю 500 Вт

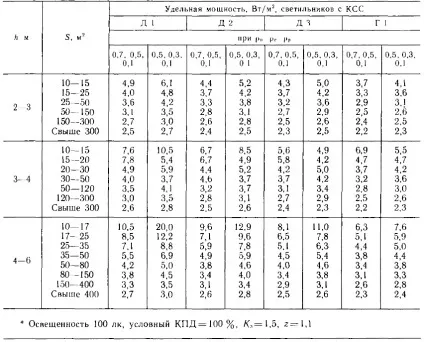

Питома потужність загального рівномірного освітлення світильниками з ЛЛ типу ЛБ40

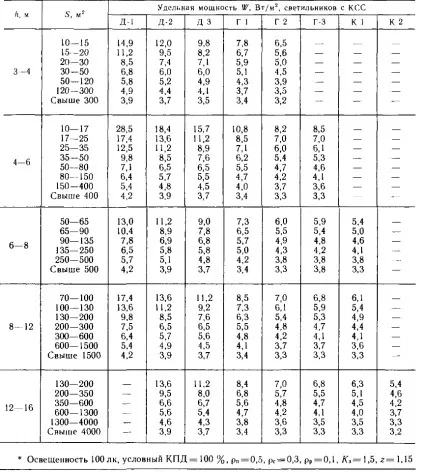

Питома потужність загального рівномірного освітлення світильниками з лампами типу ДРЛ

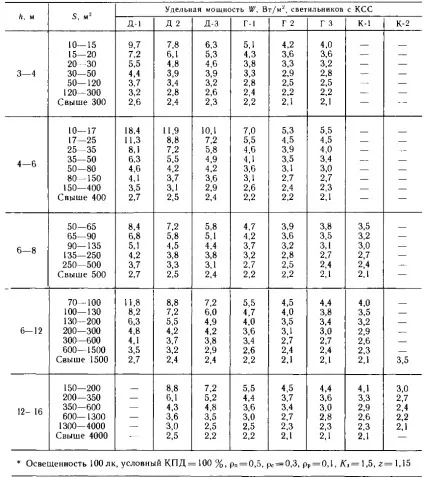

Питома потужність загального рівномірного освітлення світильниками з лампами типу ДРІ
