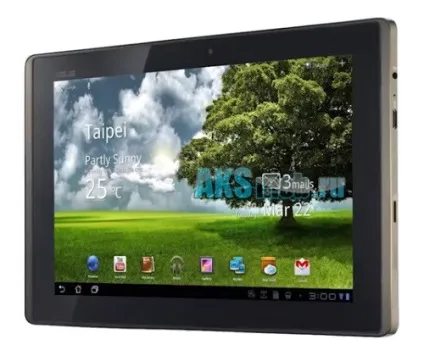

Основні характеристики планшета.

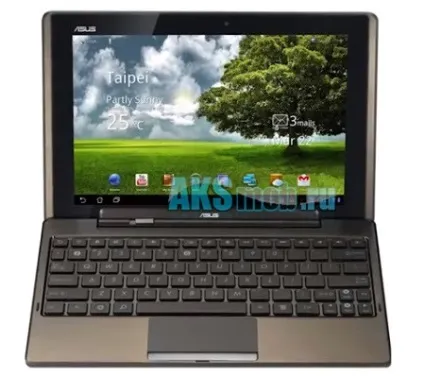

Дисплей 10.1 дюймів, дозвіл 1280x800, ємнісний, мультитач. Встановлено систему Android 3.2. Вбудована пам'ять 32 Гб, слот microSD. З комунікацій - Wi-Fi, Bluetooth, 3G. Також укомплектований - GPS, гіроскоп. Встановлено дві фотокамери і mini HDMI. Важить планшет 680 грам.

До нього також можна підключити док-станцію з клавіатурою і тоді планшет перетворюється в ноутбук.

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

Інструкція з розбирання Asus TF101.

Відкрутіть два гвинтика, що фіксують роз'єм клавіатури.

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

Вскривателем по периметру отщелкніте рамку планшета.

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

Викриття гвинтики, располоенние в кутах планшета.

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

Далі викрутити три гвинтика в торці між дисплеєм і задньою панеллю пристрою. У верхній частині - 2 штуки і в нижній - 1.

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

Покладіть планшет дисплеєм вниз і зніміть задню кришку.

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

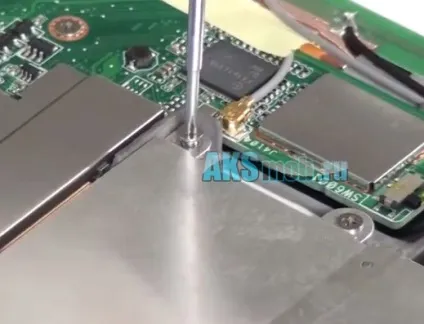

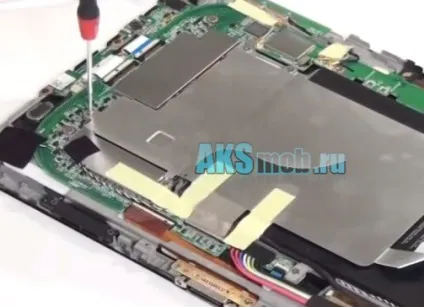

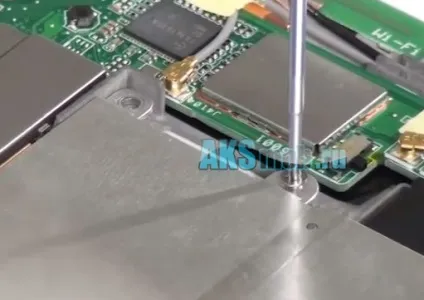

Тепер зніміть захисний екран. Викрутивши кілька гвинтиків і відклеївши стікери.

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

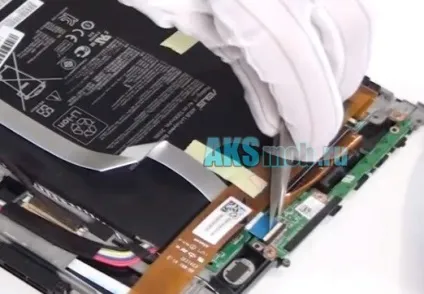

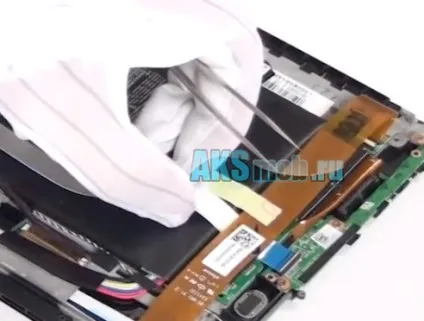

Від'єднайте шлейф бічних кнопок, який проходить над акумулятором.

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

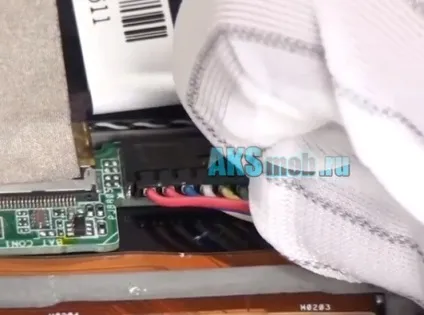

Від'єднайте коннектор батареї, потягнувши на себе.

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

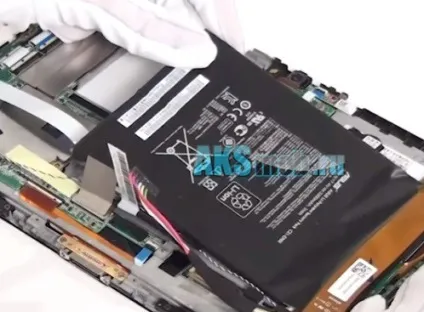

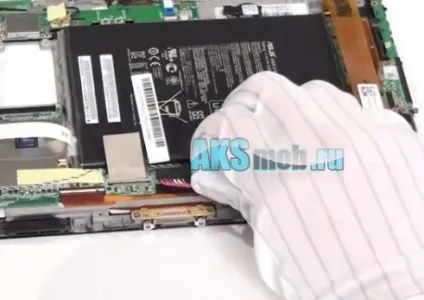

Акуратно піднявши акб, витягніть її.

Розбирання asus eee pad transformer tf101

Вимкніть роз'єм коннектора кабелю дисплея.

Розбирання asus eee pad transformer tf101

Вийміть шлейф системного роз'єму.

Розбирання asus eee pad transformer tf101

Вийміть кабель поліфонічних динаміків.

Розбирання asus eee pad transformer tf101

Вийміть шлейфи бічній плати.

Розбирання asus eee pad transformer tf101

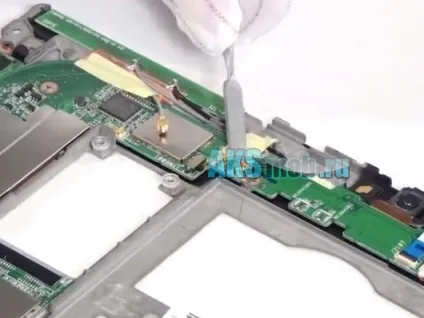

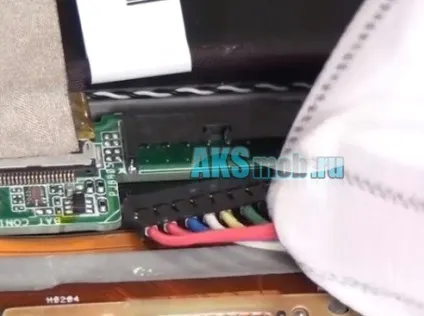

Відключіть коаксіальні кабелі.

Розбирання asus eee pad transformer tf101

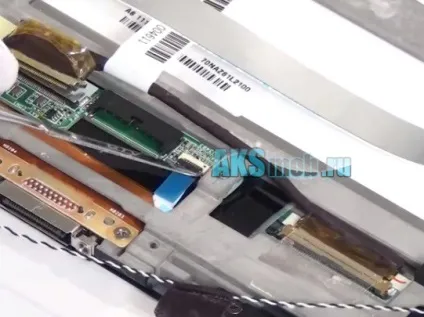

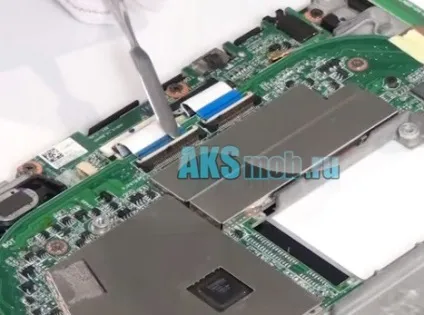

Від'єднайте шлейф і роз'єм.

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

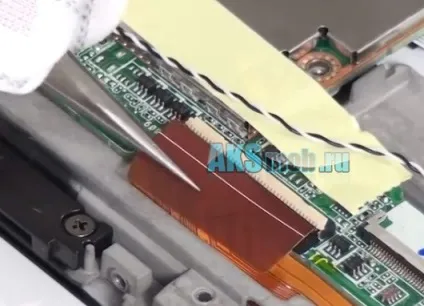

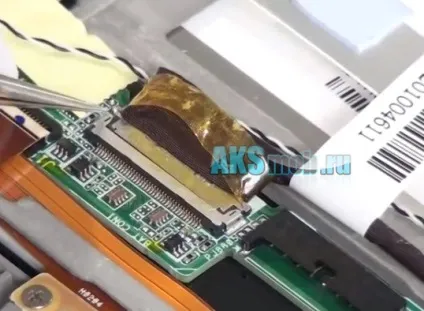

Від'єднайте шлейф, який йде до плати сенсора.

Розбирання asus eee pad transformer tf101

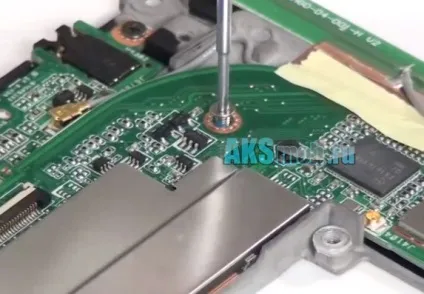

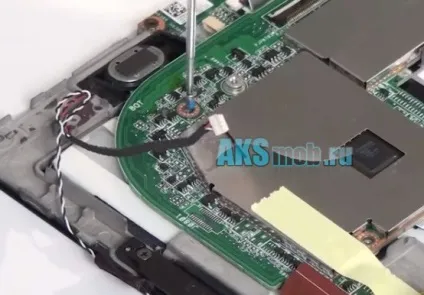

Тепер викрутити 3 гвинтика, що фіксують материнську плату планшета.

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

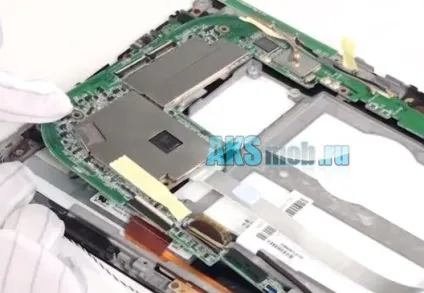

Акуратно вийміть системну плату.

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

Викриття гвинтики - з штуки, здатні фіксувати аудіо-плату.

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

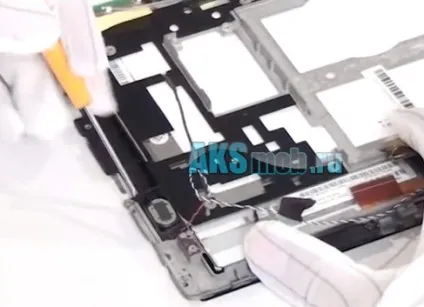

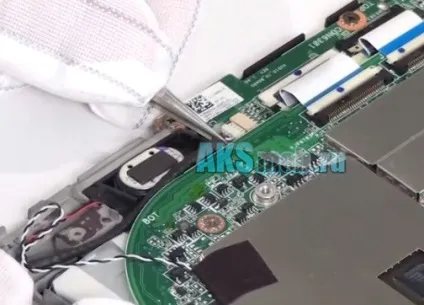

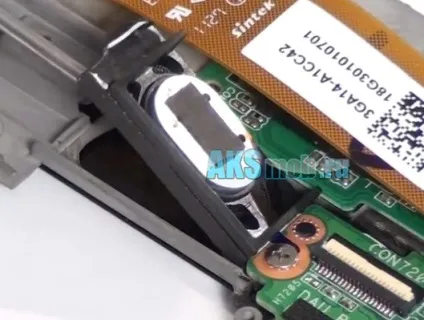

Вийміть поліфонічний динамік.

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

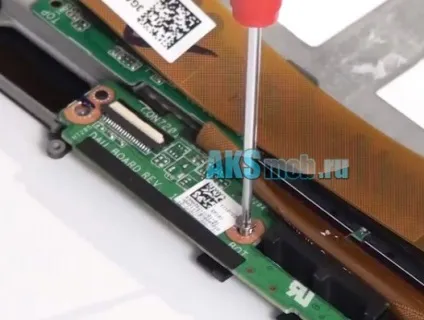

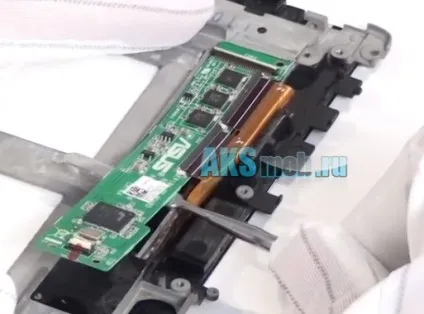

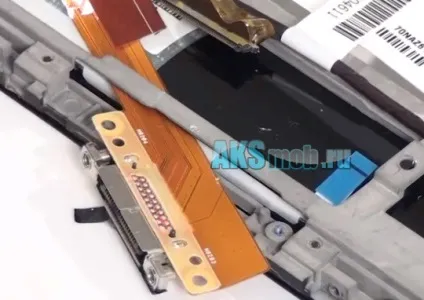

Зніміть системний роз'єм, призначений для підключення док-станції клавіатури. Викрутивши два фіксуючих гвинтика.

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

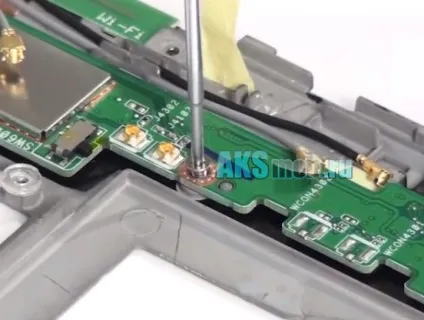

Зніміть плату бічних кнопок, викрутивши гвинтики.

Розбирання asus eee pad transformer tf101

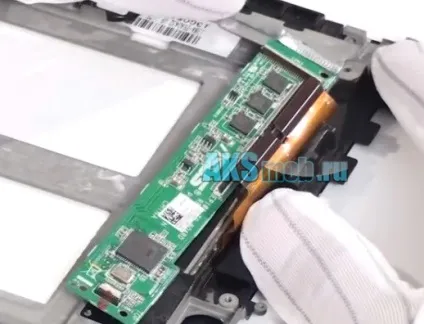

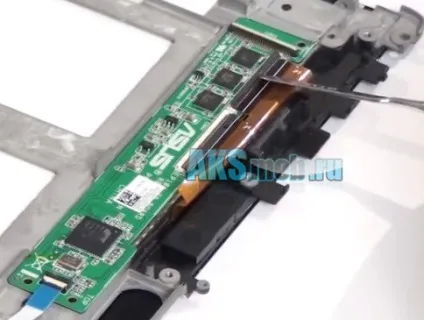

Від'єднайте два шлейфа тачскрін від плати сенсора.

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

Розбирання asus eee pad transformer tf101

На цьому в принципі розбирання планшета Asus tf101 завершена.

Якщо Вам необхідно допустимо поміняти тачскрін на Asus tf101. то далі необхідно відокремити тачскрін від рамки дисплея за допомогою паяльної станції, зокрема фена. Шляхом поступового прогріву і відділення вскривателямі.

Так сенсор виглядає.

Розбирання asus eee pad transformer tf101

Можливо Вам знадобиться кабель.

Розбирання asus eee pad transformer tf101
