Паралельний програматор Willem PCB 4.5

Повторю, в черговий раз, заїжджену усіма фразу: як тільки ви більш-менш почнете розбиратися в цифровій електроніці, ви обов'язково зіткнетеся з проблемою вибору кращого вибору програм для ПЗУ. Я через це, як і все, пройшов і тепер поділюся інфою з вами.

Є безліч варіантів программаторов для ПЗУ, як і безліч різновидів самих ПЗУ. Коли я тільки починав, хотілося завжди чогось простіше. Новомосковскл безліч статей в інтернеті, дізнавався, хто і чим користується для прошивки ПЗУ, розмірковував, що може знадобитися мені, і в результаті набрів на опис програматора EzoFlash. Судячи з фотографій, він був компактний, після складання він спокійно містився в нагрудну кишеню сорочки, що радувало. Вибрав не найновішу версію 4.4+, тому що була розлучена одностороння плата, а досвіду труїти двосторонні у мене ще не було. Витравив хустці, просвердлив, запаяв і зібрав програматор. Вийшло дуже не погано.

Фух, слава богу до кінця цих мук я не дуже квапливо спаяв собі програматор Willem PCB 3.1 (modified). Проблем при складанні не виникає ніяких, після складання виглядає серйозніше ніж EzoFlash, і відразу можна працювати з великою кількістю мікросхем тому на платі присутні вже розпаяні панельки для їх підключення. Та й взагалі, робота з програматором з самого початку і до сих пір дарує тільки позитивні емоції.

Програматор працював відмінно, але завжди хотілося зробити його ще краще. Благо, пройшли ті часи, коли інтернет був лімітований. Перечитавши купу статей щодо поліпшення Willem PCB 3.1 я набрів на одну найкориснішу. Переробка Willem PCB 3.1 в 4.5 і можливість роботи з останньою версією програмного забезпечення. Основна особливість цієї моделі плати програматора в двох стабілізаторах харчування lm7805 і lm7812. Для прошивки мікросхем з високою напругою живлення потрібен джерело живлення з напругою приблизно на 2 вольта більше ніж напруга програмування мікросхеми. У мене про всяк випадок завжди під рукою є блок живлення на 9в 300мА, його позаочі вистачає для прошивки флешок, у яких Vpp такий же як Vcc, і є блок живлення на 32в 1000мА, сила струму більша не потрібна, але 32в позаочі вистачає , щоб прошивати мікросхеми з напругою програмування 25в. Це потрібно мати на увазі при роботі з програматором. Є варіант з імпульсним стабілізатором живлення, який з 5в буде отримувати потрібну Vpp, і в теорії може бути живиться від USB, але судячи з відгуків в інтернеті, багато проблем з складанням і налагодженням такого стабілізатора. Мене мій варіант влаштовує більше ніж.

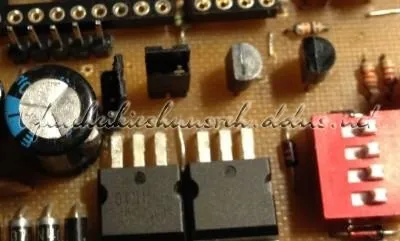

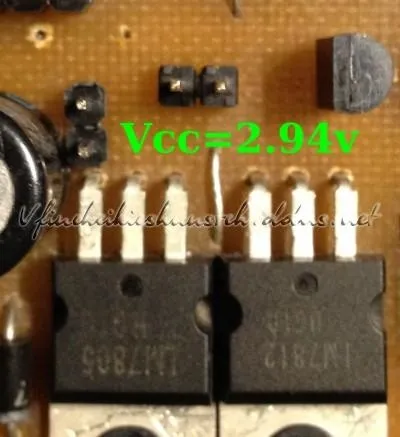

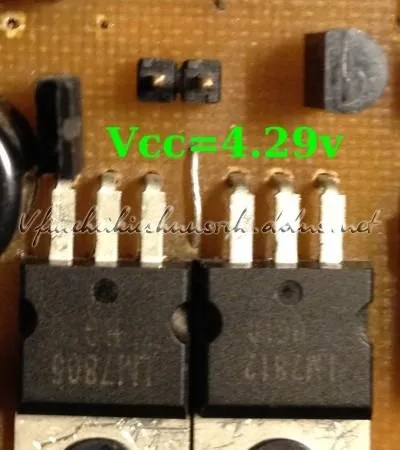

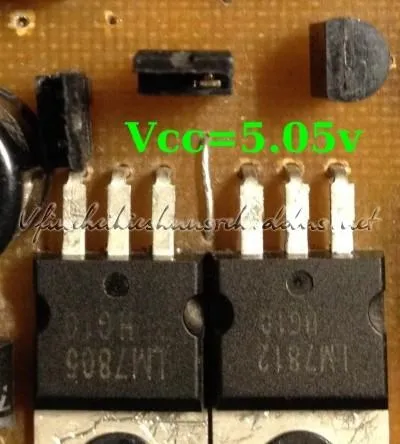

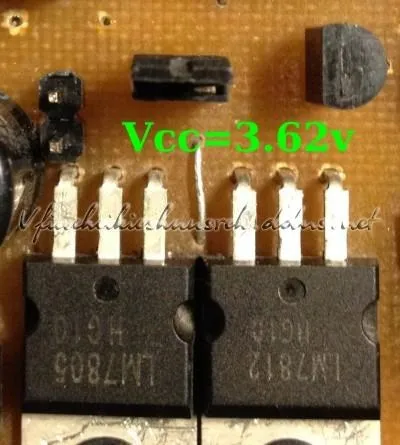

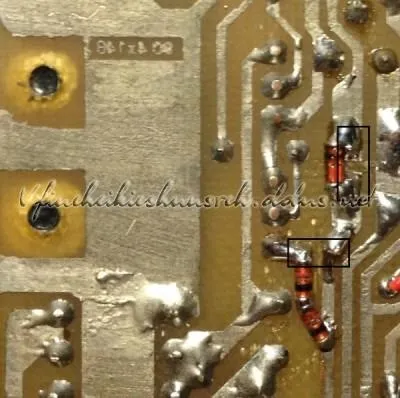

Для роботи з мікросхемами, у яких робочу напругу не більше 3.6В, за порадами в інтернеті, запаяв 2 діода 1n4148 послідовно в розрив харчування 5в, поруч з lm7805 і запаяв перемичку, щоб була можливість вибирати 5в або 3.6В. Потім з часом, виявилося, що дуже часто потрібна напруга 2.9в, тому я запаяв ще перемичку з одним діодом. В результаті стало можна вибирати такі напруги живлення мікросхем: 5в, 4.3в, 3.6В, 2.9в. На картинках нижче я показав як розмістив перемички і діоди.

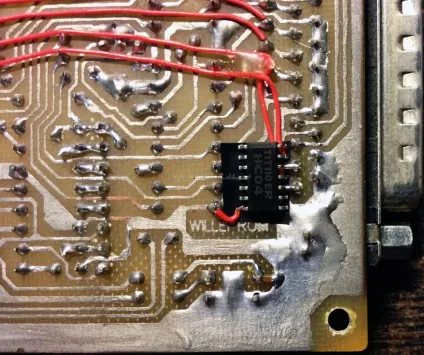

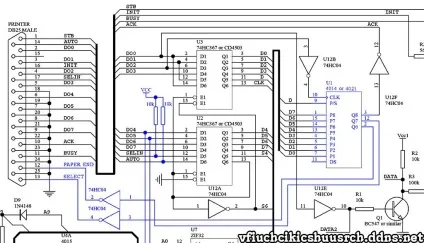

Переробка програматора до версії 4.5 полягає в допаивании ще однієї мікросхеми 74hc04, схема нижче краще розповість, що конкретно потрібно допаять. Ще рекомендується замінити мікросхему U1 на 4021, інакше можливі глюки.

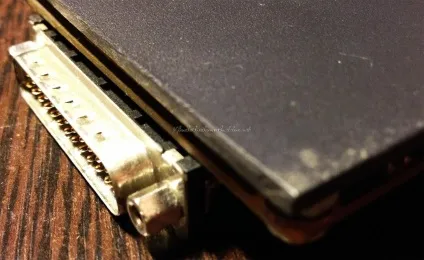

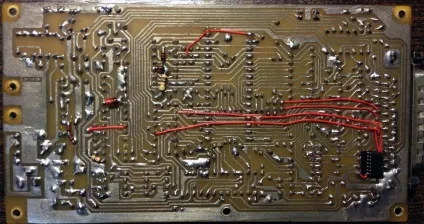

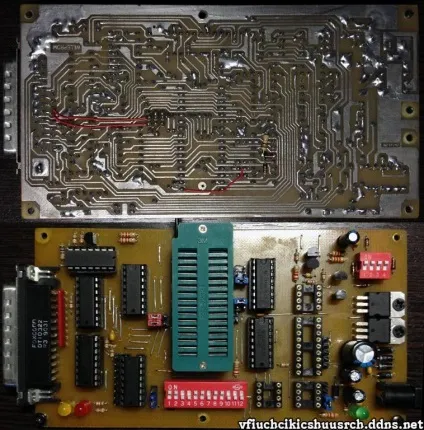

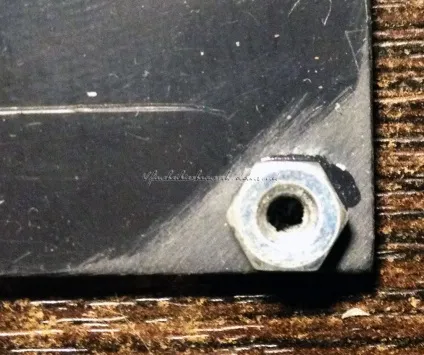

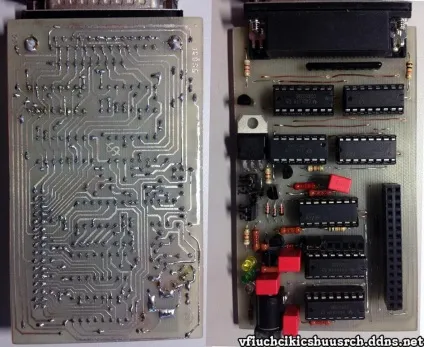

Те, що вийшло в мене після всіх переробок програматора, можна побачити на фотках нижче. Для захисту плати з боку доріжок, і щоб відкусаними ніжки панельок і мікросхем не дряпали стіл, я прикрутив знизу пластмасову пластину. Довго вигадував спосіб як краще і надійніше закріпити її знизу. Спочатку просто висвердлив ненаскрізні отвори під болти, але вони швидко розхиталися і не тримали болт. Зробив в кінцевому рахунку простіше. Зашкурити місця під отвори, капнув по парі крапель супер клею (гель) і приклеїв гайки. В гайки без фанатизму, досить міцно закручуються болти. Тепер захисна пластинка тримається впевнено і нічого не дряпає стіл. Дивимося фотки.

В архіві можна скачати всі файли, які потрібні для збірки, наладки та модифікації програматора Willem PCB 3.1.

Згодом я зібрав кілька адаптерів, які допомагають мені. Описувати не буду, там і так все зрозуміло.
