Робота зі стандартними параметрами відображення, autocad architecture, autodesk knowledge network

Функція "Стандарти проекту" надає користувачам механізм встановлення, підтримки і синхронізації параметрів відображення в проекті AutoCAD Architecture. В рамках проекту можна визначати стандартні параметри уявлення, які використовуються з усіма кресленнями проекту.

Стандартні параметри уявлення зібрані в стандартному кресленні, який призначається проекту. Після визначення групи параметрів уявлення як стандарти проекту, при включенні в проект креслень встановлюється їх зв'язок зі стандартами, і креслення можна синхронізувати з ними. За допомогою такого зв'язку параметри подання до кресленні проекту можуть також оновлювати стандартні параметри уявлення.

З Диспетчера ЕП можна отримати доступ до стандартних параметрах уявлення, їх можна редагувати, синхронізувати, копіювати і оновлювати.

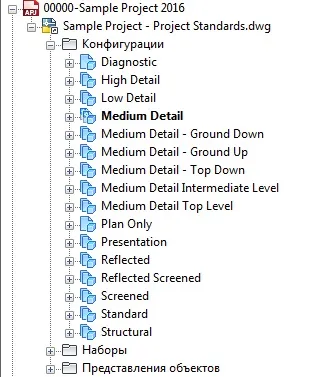

Стандартні параметри в диспетчері ЕП

значки стандартів

У Диспетчері ЕП представлені стандартні параметри уявлення. Залежно від статусу по відношенню до стандартів проекту використовуються різні значки, призначені для розрізнення параметрів.

Стандартні параметри уявлення

Світло-синій значок відповідає параметру уявлення в кресленні проекту або кресленні стандартів проекту, параметр уявлення є стандартним і синхронізований зі стандартом. Оновлення або синхронізації не потрібно.

Застарілий стандартний параметр уявлення

Коли на параметрі уявлення в кресленні проекту з'являється такий значок, це означає, що параметр уявлення є стандартним, але його необхідно оновити. Це означає, що відповідний параметр уявлення в кресленні стандартів проекту має більш новий GUID.

Стандартні параметри уявлення з нестандартними (новішими) версіями

Коли на параметрі уявлення в кресленні проекту з'являється такий значок, це означає, що параметр є стандартним, але його версія GUID не знайдено в стандартах проекту. Якщо з'являється такий значок, можна замінити нестандартну версію поточною версією зі стандартів креслення або оновити стандарти версією з креслення проекту.

Стандартні параметри уявлення, для яких відключена синхронізація

Коли на параметрі уявлення з'являється такий значок, це означає, що для даного параметра синхронізація відключена.

Стандартні параметри уявлення без інформації про версії

Коли на параметрі уявлення з'являється такий значок, це означає, що для даного параметра немає інформації про версії. Інформацію про версію можна видалити.

Змінені стандартні параметри уявлення, у яких немає версії

Коли на параметрі уявлення з'являється такий значок, це означає, що даний параметр був змінений, але у нього ще немає версії. Щоб включити зміни в синхронізацію, параметру повинна бути присвоєна версія.

Такий значок з'являється тільки для креслень стандартів проекту. Змінам в кресленнях проекту автоматично присвоюється версія при натисканні кнопки "Застосувати" або "ОК" в "Диспетчері ЕП".

Нестандартизоване настройка відображення

Коли на параметрі уявлення з'являється темно-синій значок, це означає, що в стандартах проекту для такого параметра немає еквівалента.
