Робимо isp-програматор з arduino
Думаю, ні для кого не секрет, що спочатку програму в мікроконтролер заливають за допомогою спеціального пристрою - програматора. Звичайно, ардуінщікам зазвичай не потрібно про це турбуватися - у них є bootloader (завантажувач), заздалегідь прошитий в мікроконтролер, і прошивку він забирає по UART через COM-порт або через USB. Але щоб прошити цей завантажувач або іншу прошивку в «чистий» МК, потрібен програматор.
Але в цій статті ми не будемо розглядати збірку і пайку програматора з нуля, а скористаємося можливостями Arduino. Справа в тому, що на більшості плат Arduino до версії Uno є мікросхема FT232RL компанії FTDI.
Ця мікросхема є конвертор UART-> USB, надаючи операційній системі віртуальний COM-порт, який працює через USB. Але в даному випадку нам потрібна інша її можливість - управління окремими висновками мікросхеми, іменоване режимом bit-bang, яке дозволяє «загорнути» довільний протокол в USB. Завдання полягає в тому, загорнути в USB протокол прошивки МК.
Мікроконтролери AVR, використовувані в Arduino, прошиваються по вже знайомому нам протоколу SPI через роз'єм для внутрисхемного програмування - ISP (I n-S ystem P rogramming). Він так називається тому, що дозволяє прошивати МК прямо в кінцевому пристрої. Ось як виглядає цей роз'єм на платі CraftDuino:
MISO, MOSI, SCK, RESET - це все лінії шини SPI, тільки замість SS - RESET.

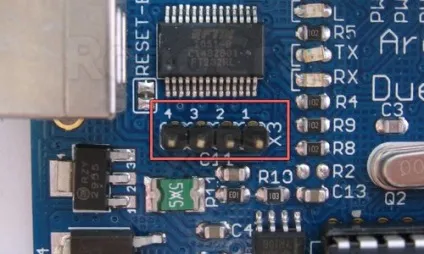

Але нам ще потрібен доступ висновків FT232RL, через які буде здійснюватися прошивка, і розробники Arduino подбали про це, зробивши роз'єм X3 (ікс-три):
Якщо на вашій платі тільки контактні площадки для X3, потрібно буде припаяти шматок PLS-гребінки самим.
Піни цього роз'єму мають таке призначення для ISP-програматора:- 1 (CTS) - MISO
- 2 (DSR) - SCK
- 3 (DCD) - MOSI
- 4 (RI) - RESET
- 1 (CD) - MOSI
- 6 (DSR) - SCK
- 8 (CTS) - MISO
- 9 (RI) - RESET

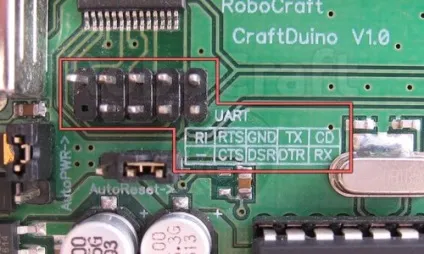

З одного кінця кабелю - роз'єми для Arduino X3 / CraftDuino UART, і для харчування:
А з іншого кінця - стандартний роз'єм ISP:
Якщо ви працюєте в Linux, доведеться зробити ще кілька дій (FTDI нас любить):
- Вбити драйвер ftdi_sio. який заважає avrdude відкрити COM-порт FTDI:
Якщо хочете, можете занести цей модуль ядра в чорний список, внісши в /etc/modprobe.d/blacklist.conf рядок:
Тільки майте на увазі, що для роботи з віртуальним портом / dev / ttyUSB0 і т.п. (Потрібно Arduino IDE) цей модуль повинен бути запущений. Це можна робити командоюUSB Vendor ID і Product ID можна для вірності уточнити командою lsusb. якщо Arduino підключена до комп'ютера:
Потім потрібно створити групу ftdi-user і додати себе в неї:
після чого потрібно перелогініться.
У статті про програмування AVR на C товариш noonv вже описав. як користуватися avrdude. а я опишу лише заливку завантажувача на Arduino Diecimila з ATmega168:
- Встановлюємо необхідні для швидкої прошивки завантажувача fuse-біти: кварц> 8 МГц, вбудований дільник на 8 вимкнений:
- Заливаємо завантажувач:
Але консоль не завжди краще гуя, особливо для завдання fuse-бітів, і є набагато більш зручний і надійний спосіб - скористатися програмою SinaProg, розробленої іранськими програмістами. Їх сайт давно здох, зате програма живе і процвітає і до цього дня. Про її налаштування докладно написано у Di Halt'а, ну а ми не будемо втрачати часу і візьмемо готову налаштовану збірку з пропатченний avrdude (в збірці Di Halt'а помилка в одному з конфігов). Версії під Linux, на жаль, не існує.

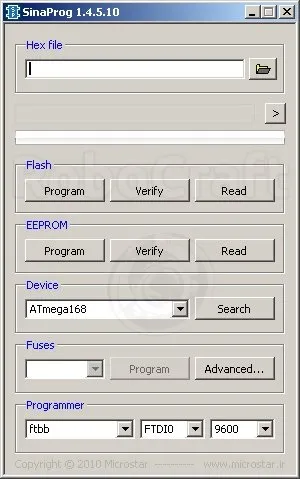

У секції Hex file вибирається hex-файл, який потрібно залити або вважати. Записувати і зчитувати можна як пам'ять програм (Flash), так і незалежну (EEPROM). У секції Device потрібно вказати конкретний МК, в секції Programmer - програматор (у нас це ftbb), порт (FTDI0) і швидкість порту (9600).

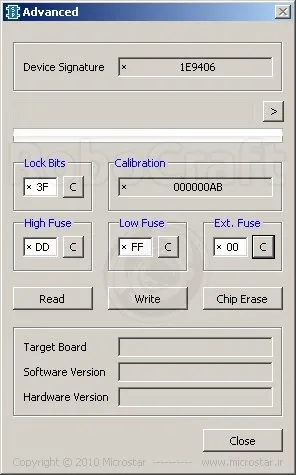

Ну і те, заради чого варто користуватися цією програмою - секція Fuses. У списку можна вибрати зумовлені конфігурації fuse-бітів, які задаються в Fuse.txt. Але найголовніше відкривається нашому погляду після натискання кнопки Advanced:
Тут можна набивати fuse-байти вручну, а можна натискати на кнопки «C» поруч із значенням байтів і виставляти фьюз тикання галочок з описами. Для заливки завантажувача спочатку натиснемо кнопку Read. щоб вважати поточні значення fuse, а потім налаштуємо Low fuse. частота кварцу - більше 8 МГц, час старту МК - 65 мс, дільник на 8 вимкнений:
Після настройки тиснемо кнопку Write і чекаємо появи напису «Writing Fuses ... OK».
Тепер можна в головному вікні в секції Hex file вибирати файл завантажувача ATmegaBOOT_168_diecimila.hex і в секції Flash жати кнопку Program. Якщо в процесі будуть виникати помилки, то над індикатором прогресу є кнопка ">", що відкриває збоку у вікні лог роботи avrdude.
А давайте-ка прошьyoм який-небудь інший МК - наприклад, ATtiny13.

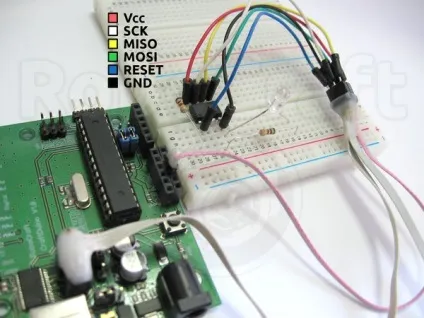

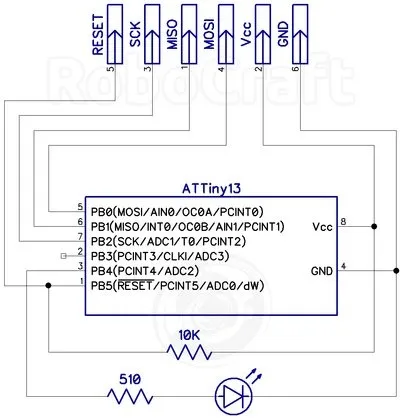

Поставимо МК на макетке, подсоединим до неї все лінії роз'єму ISP від нашого bit-bang-програматора, причепимо світлодіод через резистор на 500 Ом до 3-й ніжці (DB4) і підтягнемо RESET до харчування резистором на 10 кОм:
Робимо hex-файл прошивки:
Перевтикаем Arduino в USB і спостерігаємо мигання світлодіода за умови, що немає помилок підключення (:
Ось так, шляхом нехитрих маніпуляцій руками і мізками, можна зробити собі USB ISP-програматор, так що не потрібно паритися з відсутністю LPT на сучасних комп'ютерах і COM-порту майже на будь-якому ноутбуці - вже USB-то є скрізь.
