Резистивний кабель, що гріє для водопроводу одножильний і двожильний

Гріють кабелі використовуються для підігріву водопроводу, покрівлі, карнизів і інших елементів, де небажано замерзання води взимку. Найпростішим варіантом є резистивні гріють кабелі, вони бувають одножильні і двожильні.

Принцип дії резистивного кабелю

Резистивний кабель працює як звичайний електричний нагрівач, принцип роботи полягає в тому, що по провіднику з великим опором протікає струм при цьому виділяється тепло. Чим більше сила струму і опір провідника, тим більше тепловиділення. Резистивний кабель продається шматками фіксованої довжини, кожен кабель має постійний опір і при роботі по всіх своєю довжиною виділяє однакову кількість тепла.

Залежно від способу підключення до електрики резистивні кабелі поділяються на одножильні і двожильні.

Одножильний нагрівальний кабель

Такий резистивний кабель складається з однієї провідної жили, покритої ізоляцією, потім екранує опліткою і зверху зовнішньою оболонкою. Схема одножильного кабелю показана на малюнку:

У одножильному кабелі є всього одна провідна жила і вона ж є нагрівальним елементом. Такому кабелю потрібно підключення до електрики з обох кінців, а значить кабель потрібно прокладати петлею: починаючи від джерела до кінця обігрівається ділянки водопроводу і назад, так щоб обидва кінці кабелю були в одному місці.

Схема електричного підключення одножильного резистивного кабелю.

Одножильні кабелі більше підходять для пристрою замкнутого контуру обігріву, наприклад для теплої підлоги або обігріву покрівлі. Якщо для обігріву ділянки водопроводу використовується одножильний кабель, його можна укласти з двох протилежних сторін труби.

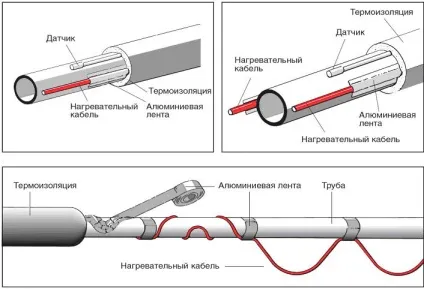

Використання одножильного резистивного кабелю для обігріву водопроводу.

Одножильний кабель можна монтувати тільки зовні труби. Монтаж всередину труби робити немає можливості з двох причин:

• прокладений одножильний кабель буде займати в порожнині труби свій подвійний об'єм, що створить додаткові втрати напору води
• невідомо як буде розташовуватися кабель: він може наложиться в одному місці, і це призведе до перегріву.


Двожильний нагрівальний кабель

Двожильний резистивний кабель має дві провідні жили: одна має великий опір і використовується як нагрівач, а друга - тільки для підведення електрики.

Двожильний резистивний кабель.

Таким чином обидва кінці кабелю не треба підводити до одного місця для підключення в електромережу, для цієї мети є поворотна жила. Схема підключення виглядає так:

Двожильні кабелі зручні для обігріву водопроводу, їх можна монтувати як зовні, так і всередині водопровідної труби. Монтаж кабелю всередині труби особливо зручний на вертикальному участкеводопровода, наприклад там, де він виходить з грунту під будинком і піднімається вгору для введення в приміщення. У трубу врізається трійник, так щоб через верхній відведення всередину труби опустити кабель, а через бічний продовжити трубопровід в сторону споживачів. Для герметичного введення резистивного кабелю всередину труб є спеціальні муфти з ущільнювачами, виглядаєте це приблизно так:

Комплект для монтажу кабелю, що гріє всередині труби.

Переваги та недоліки резистивних кабелів

Найголовнішим плюсом резистивного кабелю є його простота і низька ціна. Так само він надійний і при правильному Мотажу має дуже великий термін служби до 10-20 років.
Серед недоліків резистивних кабелів можна виділити наступні:

• їх неможливо нарощувати або укорочувати
• якщо два резистивних кабелю перехрещуються або знаходяться близько один до одного, це призводить до їх перегріву, руйнування ізоляції і замикання
• згорілий резистивний кабель потрібно міняти повністю, замінити тільки його частину не можна
• нагрів завжди відбувається по всіх довжині і з максимальною потужністю

Резистивний кабель доцільно використовувати для підігріву невеликої ділянки водопроводу, там де він проходить в однакових умовах і немає великого перепаду по температурі. Якщо потрібно гріти водопровід великої протяжності, на кожній дільниці якого різні температурні умови, то краще використовувати саморегулюючий гріючий кабель.

У безперервній роботі кабелю, що гріє немає необхідності, тому щоб не витрачати електрику дарма, для управління використовуються термостати. Вони включають обігрів при зниженні температури водопроводу нижче 3-4 градусів і вимикають при температурі вище 5-6. Таким чином забезпечується стабільна температура води у водопроводі і при невеликих витратах.
