Резервуари вертикальні РВС

ТОВ «МФК» пропонує Вам співпрацю в області проектування, виробництва і поставок резервуарів вертикальних РВС.

Проектування, виробництво, постачання, монтаж резервуарів РВС; окремих резервуарів і резервуарних парків; об'ємом від 100 до 50 000 м3.
Резервуари рулонірованние вертикально-циліндричні для нафти, нафтопродуктів та інших неагресивних середовищ.
Розробка супровідної документації (КМД, ППРк, РКД, ППР, КМ, ПОС) на всі види резервуарів згідно опитувального листа або технічного завдання.
Роботи з антикорозійного захисту і вогнезахисту резервуарів.
Демонтаж резервуарів будь-якої складності.
Монтаж резервуарів і обв'язка, підключення випробування і т.д.

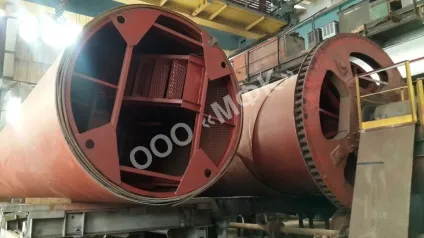

- Виробництво на сучасному стенді рулонирования;
- Автоматичне зварювання швів в заводських умовах;
- Швидкий монтаж на майданчику.

Компанія МФК виробляє резервуари наступних видів:

Резервуари РВС - зі стаціонарним дахом без понтона

Для зберігання продуктів, що володіють низькою летючість. Для зберігання більш летких і легко займистих продуктів додатково оснащуються газової обв'язкою або установкою уловлювання легких фракцій.

Резервуари РВСП - зі стаціонарним дахом і з понтоном

Для зберігання легкоиспаряющихся продуктів. Знижують швидкість випаровування продукту, а отже Ваші втрати. Понтон є дископодібне жорстке покриття, що поміщається всередині резервуара на дзеркало продукту таким чином, щоб воно покривало не менше 90% площі дзеркала.

Резервуари РВСПК - з плаваючою дахом

У робочому положенні дах має повний контакт з поверхнею продукту. У конструкції плаваючого даху передбачений стік і відведення зливових вод з поверхні резервуара РВСПК. Також як і РВСП, знижують втрати від випаровування продукту.

Резервуар (в перекладі з латинської - зберігаю, зберігаю) - ємність, призначена для зберігання, прийому та видачі рідин або газів.

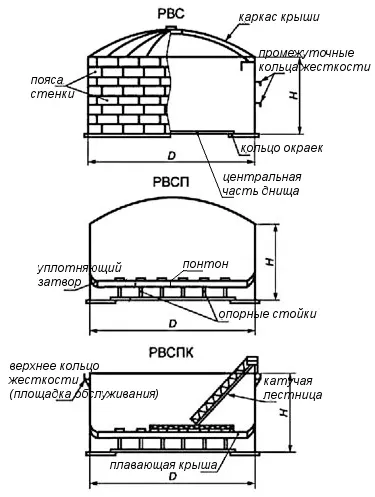

Резервуари вертикальні сталеві РВС діляться на чотири типи:

РВС - резервуар вертикальний сталевий зі стаціонарним дахом без понтона.
РВСП - резервуар вертикальний сталевий зі стаціонарним дахом і понтоном
РВСПк - резервуар вертикальний сталевий з плаваючою однодечной дахом.
Резервуари з захисною стінкою ( «стакан в стакані»).

Тип резервуара вибирається залежно від зберігається продукту.

Для нафти, бензину, авіагасу, реактивного палива застосовують:
- резервуари зі стаціонарною дахом і понтоном або з плаваючою дахом;
- резервуари зі стаціонарною дахом без понтона, обладнані ГО (пристрій газової обв'язки) і УФЛ (установка уловлювання легких фракцій);
Для мазуту, дизельного палива, побутового гасу, бітуму, гудрону, масла, пластової води - резервуари зі стаціонарною дахом без ГО.

На вибір типу резервуара також впливають особливості технологічного процесу підприємства і характеристики майданчика, де він буде встановлений.

Основні способи виготовлення РВС - полистовая збірка, метод рулонирования або комбінований спосіб. Метод визначається спільно з Замовником.

Найменування збережених продуктів

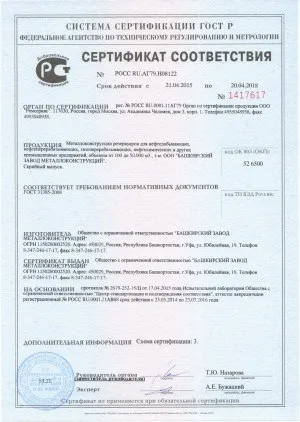

ТОВ «Башкирська завод металоконструкцій» (БЗМК) є структурним підрозділом і виробничою базою ТОВ «МФК»

Виготовлення днища РВС

Товщина листів днища резервуарів об'ємом повинна бути не менше 4 мм. Для резервуарів об'ємом понад 1000 м3 робиться потовщена кільцева окрайків. Товщина окрайки від 6 мм в залежності від товщини нижнього пояса РВС.

У резервуарах об'ємом до 1000 м³ днище допускається застосування плоских днищ. У РВС об'ємом від 1000 м³ днище повинно бути конічними з ухилом до центру або від центру.

Виготовлення стінок РВС

Полотнище стінки резервуара виготовляється із сталевого листового металопрокату розмірів 1500х6000 мм. Сталеві листи попередньо правляться за допомогою багатовалкових листоправильних машин зі спеціальним перегинати пристроєм. Після правки, підвищуються пластичні властивості металу і змінюється структура листа. Далі сталеві листи відправляються на поздовжньо-фрезерні та торцефрезерному верстати для обробки крайок. В результаті уздовж поперечних і поздовжніх крайок листа повністю усунені нерівності, задирки і завали, що забезпечує щільне прилягання листів один до одного під час зварювання.

Листи стінки резервуара з'єднуються звареними стиковими з двосторонніми швами.

Товщина стінок РВС визначається при проектування резервуара.

Діаметр резервуара, м

Мінімальна конструктивна товщина листів стінки, мм

Ребра жорсткості стінки резервуара

У верхній частині стінки резервуара встановлюється основне кільцеве ребро жорсткості. Кільцеві ребра жорсткості повинні мати нерозрізними перетин по всьому периметру стінки і повинні відстояти не менше ніж на 150 мм від горизонтальних швів стінки, а їх монтажні стики не менше ніж на 150 мм - від вертикальних швів стінки.

У резервуарах зі стаціонарною дахом основне кільцеве ребро жорсткості одночасно служить опорною конструкцією для даху.

У резервуарах з плаваючою дахом основне кільцеве ребро жорсткості використовують також в якості майданчика обслуговування.

Люки і патрубки в стінці резервуара

Всі отвори в стінці посилюються накладками, розташованими по периметру отворів. Без підсилюють накладок допускається установка патрубків з проходом не більше 70 мм, товщина стінки при цьому повинна бути не менше 6 мм.

Виготовлення даху РВС

У резервуарах застосовують стаціонарні даху (вони діляться на безкаркасні (самонесучі) і каркасні даху конічної і сферичної форм) і плаваючі дахи. Стаціонарна дах спирається на стінку резервуара з використанням кільцевого елементу жорсткості. Товщина листового настилу і елементів поперечного перерізу профілів каркаса повинна бути не менше 5 мм.

Безкаркасні конічні дахи застосовують в резервуарах невеликого обсягу (100 м³ - 1000 м³). Безкаркасні конічний дах являє собою стаціонарну дах у формі конуса з кутом нахилу 15 ° - 30 °. Полотнища даху зварюються внахлест двосторонніми зварними швами.
Безкаркасні сферичні дахи застосовують в резервуарах середнього обсягу (1000 м³ - 5000 м³). Дах виконується у вигляді стаціонарної сфери радіуса в межах 0,8 - 1,2 діаметра самого резервуара. Попередньо свальцованние листи даху зварюються один з одним двосторонніми швами безпосередньо на монтажному майданчику.

Всі елементи каркасних дахів виготовляються в заводських умовах, з урахуванням всіх технічних вимог. Елементи каркасної даху зварюються двосторонніми швами на монтажному майданчику.

Каркасна конічний дах застосовується на резервуарах вертикальних сталевих середнього обсягу (1000 м³ - 5000 м³). Каркасна конічний дах має вигляд купола з кутом нахилу 6 ° - 9,5 °. Каркас конічної даху виготовляється ребристим або ребристо-кільцевих.
Сферична каркасна (купольна дах) застосовується на резервуарах вертикальних сталевих великого обсягу (від 5000 м³, але не більше 50 м в діаметрі). Сферична каркасна дах являє собою сферу радіуса в межах 0,8 - 1,5 діаметра самого резервуара. Каркас сферичної даху виготовляють ребристим, ребристо-кільцевих або сітчастим.

Плаваючі даху застосовуються в резервуарах, у яких відсутня стаціонарна дах.

Однодечние плаваючі дахи вибирають для резервуарів діаметром до 50 м. При цьому на виробничих майданчиках швидкістю вітру повинна бути в межах 100 км / год, а вага снігового покриву до 240 кг / м2.
Двудечние плаваючі дахи можна застосовувати для резервуарів діаметра понад 50 м і в районах з гіршими погодними умовами.
