Ремонт маски зварника хамелеон

Ремонт маски зварника Хамелеон

Мова піде не про складне ремонті, а всього лише про заміну батарейок в зварювальної масці "Хамелеон".
Саме несправний джерело живлення є причиною відмови в більшості випадків.

Основним елементом захисту в масці "хамелеон" є автоматичний світлофільтр. Він замемняется автоматично відразу після появи дуги, дозволяючи контролювати початок зварювання без засліплення очей.
Як правило, світлофільтр має багатошарову структуру. Використання декількох рідкокристалічних шарів дозволяє знизити залежність затемнення від кута падіння світла.
При запаленні дуги кристали вибудовуються в певному порядку, за рахунок чого і блокується частина світлового потоку.

Для правильної роботи світлофільтру необхідне джерело живлення. У деяких моделей це - дві батарейки типорозміру ААА, розташовані в спеціальному відсіку на корпусі фільтра. У інших моделей джерело живлення захований всередині корпусу. Як правило, це один-два літієвих елемента напругою 3 вольта, що володіють дуже великим ресурсом.
Хоча логічно припустити, що в дешевій масці встановлена ​​дешева батарейка.

Я використовую зварювальну маску "Ресанта", хоча модель не має великого значення. Світлофільтри всіх моделей мають один принцип роботи і відрізняються лише конструкцією, застосовуваної елементної базою і наявністю або відсутністю регулювань.
Як і багато, я користуюся зварюванням не щодня, а лише в міру необхідності. І ось в черговий раз, готуючись щось там приварити, я з прикрістю виявив, що зварювальний маска "Хамелеон" не працює.

При наведенні на джерело світла світлофільтр не затемняється або спрацьовував через раз. Будь то сонце, яскрава лампа або запальничка.

Іноді при легкому постукуванні по масці світлофільтр спрацьовував. Це наводило на думку, що десь поганий контакт, непропай або щось подібне. Але в першу чергу подумалося про те, що проблема - в харчуванні світлофільтру. Сіла батарейка.

У таких випадках іноді радять виставити маску на сонці приблизно на дві години, щоб батарейка підзарядитися від вбудованої світлодіодним панелі.

Можливо, так воно і є. Але чекати кожен раз два години щось не хотілося. До того ж невідомо, яким буде кінцевий результат. Може, запрацює, а може і ні.
Коротше, я вирішив розібратися, в чому там, власне, справа, і по можливості відновити працездатність фільтру.

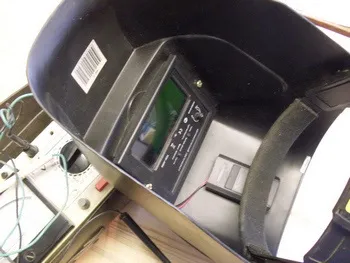

До масці світлофільтр кріпиться за допомогою двох гвинтів. Відкрутивши гвинти, витягаємо його.
По периметру корпусу є вузька щілина. Обережно розсуваючи половинки корпусу, поділяємо його на дві частини. Неважливо, яким способом ви це зробите.

Усередині корпусу знаходиться електронна начинка світлофільтру і літієвий джерело живлення. Насамперед треба виміряти напругу на ньому. Номінальна напруга - 3 вольта, але світлофільтр справно працює при зниженні напруги до 2,5 вольт. Втім, це лише припущення, може бути розкид в ту чи іншу сторону. У моєму випадку напруга на висновках батарейки було трохи більше двох вольт, при цьому вже нічого не працювало.

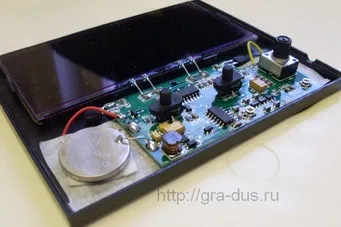

Переконавшись, що батарейка "здохла", приступаємо до заміни. У моєму світофільтрі застосовувався елемент CR2450. Він запаяний в плату з двох сторін. Дуже акуратно Випаюємо його і замінюємо точно таким же новим.

Якщо не знайдете CR2450, на якийсь час його можна замінити елементом CR2032, він встановлюється на материнські плати комп'ютера.
Батарейку найкраще використовувати з власником, при цьому полегшується її заміна і не доведеться перегрівати "таблетку" при пайку. В крайньому випадку можна припаяти два висновки. Дуже швидко і з хорошим флюсом, щоб виконати операцію одним легким рухом руки.

Для закріплення батарейки в цьому випадку можна застосувати двосторонню клеїться стрічку.

Після заміни джерела живлення фільтр став працювати справно, постукування по масці на його роботу ніяк не впливало. Інша справа - термін служби батарейки. Але в той момент мене це мало цікавило.

Заміна батарей в масці Хамелеон

На жаль, батарейка CR2032 прослужила недовго. Незважаючи на те, що струм споживання вимірюється мікроамперах, через якийсь час фільтр знову не працював.

Зрозуміло, питання типу "Що робити?" навіть не виникало. Треба було встановити більш потужне джерело живлення. Найбільш відповідний варіант - два елементи по 1,5в типорозміру АА або ААА. Їх можна розмістити в спеціальному батарейному відсіку, який є у продажу. У мене такого не було, тому довелося відпиляти відсік для батарей від улюбленого телевізійного пульта.

Від друкованої плати відпиляв ту частину, де знаходяться контакти для батарей. Все зайве (мікросхему і обв'язку) вичистив, до контактів припаяв два багатожильних дроти. Торець злегка замазав тим, що було під рукою. Вийшов непоганий батарейний відсік на два елементи АА.

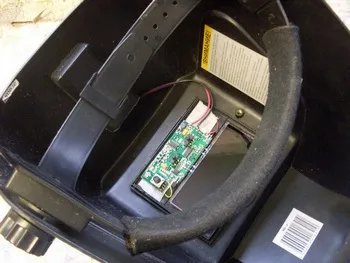

До масці батарейний відсік кріпиться двома болтами М2,5. Отвори просвердлені по центру, тому кріплення не заважає при установці батарейок в відсік.
Кріпити можна в будь-якому місці. Проводи повинні бути якомога коротше. Я закріпив відсік у верхній частині, над головою. В цьому випадку не порушується загальна балансування, є вільний доступ до відсіку для заміни батарей. В період простою можна навіть витягнути одну батарейку з відсіку.
З метою, так би мовити, глобальної економії.

Ну ось, власне, і все.
