Ремонт електричного паяльника своїми руками

Електрика в квартирі та будинку

Електричний паяльник є в господарстві будь-якого домашнього майстра. Без нього не обійтися ні при ремонті електричних пристроїв, ні при з'єднанні між собою різних дрібних металевих деталей. Але іноді паяльник може вийти з ладу. Якщо це сталося, то не завжди варто поспішати придбати новий. Звичайно, не завжди, але ремонт паяльника можна зробити і своїми руками. не вдаючись до послуг фахівців за досить солідну плату. Як правило ремонт електричного побутового паяльника полягає в заміні нагрівального елементу, який служить для розігріву жала нашого приладу. У даній статті ми більш детально зупинимося саме на цій поломці.

Для прикладу ми візьмемо електричний паяльник потужністю 40 Ватт, розрахований на напругу в 220 Вольт.

Для ремонтних робіт нам знадобиться наступні матеріали й інструменти:

- керамічне опір ПЕВ-10;
- азбестова нитка;
- пасатижі (плоскогубці);
- ножовка по металу;
- викрутка;
- гострий ніж.

Далі розіб'ємо весь процес ремонту, тобто заміни нагрівального елементу, електропаяльника покроково.

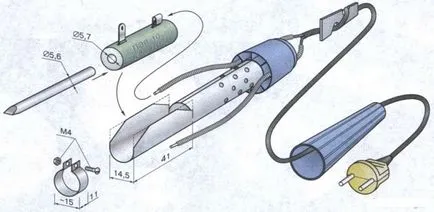

Крок перший. Для заміни вийшов з ладу нагрівального елементу беремо керамічне опір типу ПЕВ-10 з номінальним опором від 1,0 до 1,5 кОм. Отвір, розташований в центрі нашого резистора, має діаметр, через який легко вставляється жало паяльника, при цьому будь - яка додаткова підгонка не потрібна.

Крок номер два. Видаляємо старий перегорів нагрівальний елемент. На металевому корпусі, що захищає нагрівальний елемент, з боку поздовжнього шва робимо поперечний пропив, приблизно до середини. Відступаємо від краю на 4 см. Потім розгортаємо пропиляні боку трубки і зрізаємо куточки утворився гнізда. Це потрібно для того, щоб уникнути електричного контакту металевого корпусу з висновками опору.

Крок третій. Опір ПЕВ-10, яке буде виконувати функцію нагрівального елементу в нашому паяльнику, вставляємо в зроблене нами гніздо. Відгинаємо металеві пелюстки корпусу, оточивши ними гніздо. Закріплюємо опір в гнізді за допомогою хомутика.

Четвертий крок. Після проведення технічних заходів переходимо до електричних. Нам необхідно підключити до встановленого нагрівального елементу електричні дроти живлення, тобто подати на ПЕВ-10 напруга. Для цього очищаємо жили проводу від ізоляції на відстані в 1,5 - 2 см від краю.

Крок п'ятий. Вивільнені кінці дроту по всій довжині щільно обмотуємо азбестового ниткою - виток до витка. Ізольовані ниткою кінці дроту протягуємо через канали ручки і підключаємо до висновків нового нагрівального елементу. Для зручності монтажу ніжки резистора загніть, вставте всередину зігнутої частини попередньо зачищений кінчик дроту і обіжміть пассатижами.

Крок номер шість. Висновки нагрівача ізолюємо тієї ж азбестового ниткою, щільно намотавши їх виток до витка. Проводи повинні бути укладені так, щоб вони з корпусом не стикалися. Повторно обмотуємо обидва провідника ниткою, скріпивши їх разом. Збираємо ручку паяльника. Тепер наш відремонтований паяльник знову готовий до роботи.
