редагування штрихування

На вкладці "Головна". панелі "Редагування" при розкритті всіх інструментів панелі знаходиться кнопка "Редагування штрихування". Після її вибору потрібно вказати клацанням ЛКМ штрихування для редагування.

Тепер Ви навчилися Штрихована замкнуті області або які-небудь об'єкти в AutoCAD. А після зможете також відредагувати вже наявні штрихування в AutoCAD.

Як додати штрихування. (Як завантажити штрихування)

Файли штриховок АвтоКад мають розширення .pat. Ви можете завантажити наявні у Вас файли штриховок в AutoCAD. Для цього:

1. Файли з розширенням .pat додайте в папку Support. Шлях приблизно такий: C: \ Program files \ AutoCAD20XX \ Support.

2. Тепер запустіть програму. І викличте діалогове вікно "Штриховка і градієнт".

3. Натисніть на кнопку "Палітра зразків штрихування". А потім вкладка "Користувальницькі". (Показано на малюнку нижче)

При побудові дуже часто виявляються фрагменти відрізків, дуг і ін. Які "вилізли" за межі об'єктів. Для обрізки таких фрагментів в Автокаде служить команда "Обрізати". Як елементи підрізування можуть також злучити відрізки, прямокутники, сплайни, промені і т.д.

Обрізка в Автокаде здійснюється шляхом вказівки так званої ріжучої кромки і фрагмента об'єкта, який після перетину з цієї кромкою повинен бути знищений.

Викликати команду можна як завжди декількома способами:

1. На вкладці "Головна" → панель "Редагування".

2. Ввівши ключевик "ОБР". а потім натиснувши "Enter".

Для початку треба вибрати ріжучу кромку (або кромки), а потім доведеться вибрати підрізав об'єкти.

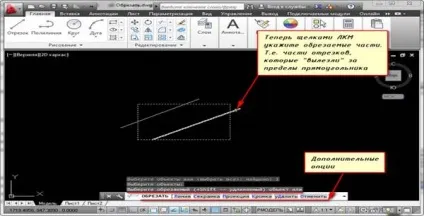

Приклад, припустимо Вам треба обрізати частину відрізка, що вийшов за межі прямокутника. В цьому випадку ріжучої крайкою буде сам прямокутник, а підрізати об'єктом - частина відрізка за межами прямокутника. Весь процес я представив на малюнку.

Різальних крайок, як і підрізати об'єктів може бути багато. Наприклад, я іноді виділяю як різальних крайок всі об'єкти або більшу їх частину. А потім клацаю ЛФМ по тим елементам, котрі хочу обрізати. Відразу після вказівки об'єкта проводиться його підрізування. Закінчити підрізування можна натисканням клавіші "Enter" або "Esc". Як підрізати об'єктів можуть бути і частини самих ріжучих крайок.

До речі, якщо при виборі обрізати об'єктів, вибір робити, натиснувши клавішу "Shift", то об'єкти будуть не обрізатися, а подовжуватися.

При виборі підрізав об'єктів можна скористатися наступними опціями:

# 10007; Лінія і Секрамка - дозволяють вибирати підрізав об'єкти за допомогою тимчасової ламаної лінії і січною рамки.

# 10007; Кромка - включає / вимикає режим продовження кромки до уявного перетину.

Після увімкнення режиму підрізання в AutoCAD буде проводитися і в тих випадках, коли матеріал, що обріза¹ться об'єкт не явно перетинається з ріжучої кромкою. Включений цей режим чи ні, видно із запиту командного рядка при виклику команди "Обрізати" в Автокаде.

Якщо написано "Краї = Без продовження", це означає, що режим вимкнений. Включити його можна перед вибором підрізав об'єктів, ввівши в командний рядок (або просто з клавіатури) букву "С".

# 10007; Скасувати - опція, що дозволяє скасувати підрізування останнього об'єкта, що не скасовуючи виконання повністю всієї команди.

# 10007; Видалити - ця опція дозволяє видаляти будь-які об'єкти, не перериваючи виконання команди обрізки. Після того як ви використовуєте будь-які опції, ви знову повернетеся до вказівкою підрізав об'єктів.

Поняття "Шари" і робота з ними.

Дуже часто в системі AutoCAD необхідно поміняти колір об'єкта, товщину і тип ліній. Правда, постійно міняти параметри лінії при кресленні то одного об'єкта, то іншого - не продуктивне заняття.
