Радіомодуль для лічильника води і для чого дроти

Сьогодні в багатьох квартирах і будинках стоять прилади обліку гарячої та холодної води. Такі агрегати дозволяють вам істотно заощадити при оплаті послуг водопостачання, адже усереднені показники витрати на одну людину, які використовуються при розрахунку витрат води в будинку без лічильника, дуже сильно завищені. У підсумку з лічильником ви будете платити набагато менше. Існує багато різновидів приладів для обліку обсягу витраченої води, вони відрізняються конструкцією, принципом роботи і зовнішнім виглядом. Деякі з таких агрегатів мають дроти, які спантеличують власників такого обладнання. У нашій статті ми розглянемо види лічильників з проводами, а також дамо відповідь на питання, навіщо вони їм потрібні.

Прилади з проводами

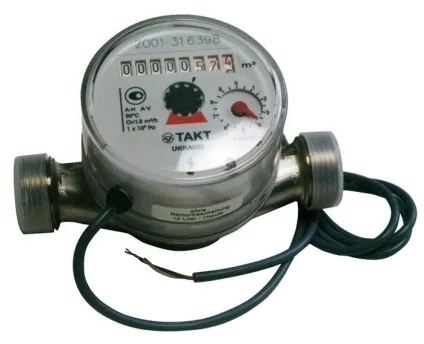

Якщо ви бачите дроти на своєму водомірів, значить, у вас встановлений один з двох агрегатів

Щоб відповісти на питання, для чого потрібні дроти в лічильниках на воду, необхідно знати, який вид приладу обліку використовується. Якщо ви бачите дроти на своєму водомірів, значить, у вас встановлений один з двох агрегатів:

• прилад з імпульсним виходом;
• агрегат обліку з радіомодулем.

Тепер, коли ми розібралися, від яких лічильників йде провід, можна розглянути пристрій і принцип роботи приладу, щоб зрозуміти, для чого потрібен цей провід.

Агрегати з радіомодулем

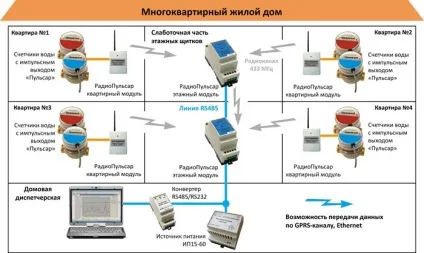

Прилади обліку з радіомодулем дозволяють удосконалити і полегшити контроль витрати води

Прилади обліку з радіомодулем дозволяють удосконалити і полегшити контроль витрати води. Це обладнання зручно у використанні і для мешканців квартир, і для самих операторів, яким потрібно знімати показання агрегатів обліку.

Радіомодуль - це спеціальне обладнання, яке можна встановити на пріори обліку гарячої та холодної води. За допомогою цього пристрою дані про показання лічильника повідомляються по захищеному каналу зв'язку. Зчитування цих даних здійснюється за допомогою спеціальних пристроїв. Радіомодуль обладнаний вбудованою антеною, за допомогою якої він може передавати дані на великі відстані. Наприклад, для отримання даних може використовуватися спеціальне обладнання, яке встановлено зовні будівлі на центральному трубопроводі водопостачання або в підвальному приміщенні. Завдяки такому виробу оператору не потрібно відвідувати кожну квартиру для запису даних про показання приладів обліку води. Комфортність для мешканців полягає в тому, що їм більше не потрібно впускати сторонніх людей в квартиру для здійснення обліку витрати води.

Лічильник з радіомодулем укомплектований рідкокристалічним дисплеєм, на якому відображається вся необхідна інформація для самостійного обліку води мешканцями. Тепер стає зрозуміло, звідки беруться дроти на вашому лічильнику води - вони з'єднують радіомодуль з агрегатом обліку і передають інформацію з нього на модуль. Якщо у вас стоїть лічильник з вбудованим радіомодулем, то ніяких проводів не буде, оскільки це бездротовий агрегат.

Область використання такого обладнання досить велика. Радіомодуль для лічильника використовується для віддаленого збору даних про витрату гарячої та холодної води і формування системи диспетчеризації в:

• багатоквартирних житлових будинках;
• котеджних селищах;
• загальнобудинкових системах обліку води;
• офісних або нежитлових будівлях.

Безпека

Як і будь-який агрегат обліку, прилад з радіомодулем забезпечений електронною пломбою

Як і будь-який агрегат обліку, прилад з радіомодулем забезпечений електронною пломбою. Вона фіксує всі спроби незаконного злому обладнання, зворотний рух води, незаконний демонтаж лічильника або інші дії з приладом, що носять протиправний характер. У разі таких дій радіомодуль почне посилати сигнал на центральне обладнання з зафіксованими даними про характер проблеми. Ці дані будуть зчитуватися оператором в момент зняття показань агрегатів на центральному обладнанні, встановленому на зовнішньому водопровідному трубопроводі або в підвалі будинку. Для додаткового захисту водомір може бути забезпечений механічною пломбою.

Принцип роботи

Агрегат вимірює об'єм витраченої води і посилає свідчення про водоспоживання в особистий кабінет власника. Датчик магніту проводить необхідні дії при визначенні сильного магнітного поля. У цей момент він відправляє сигнал оператору в особистий кабінет. При цьому вказуються дані про номер квартири і часу зчитування даних.

Переваги використання радиомодуля

Радіомодуль може передавати дані на відстань до 10 км в межах міста або до 50 км в зоні прямої видимості на відкритій території

Лічильники з радіомодулем мають безліч переваг перед традиційними агрегатами обліку:

Водомір з імпульсним виходом

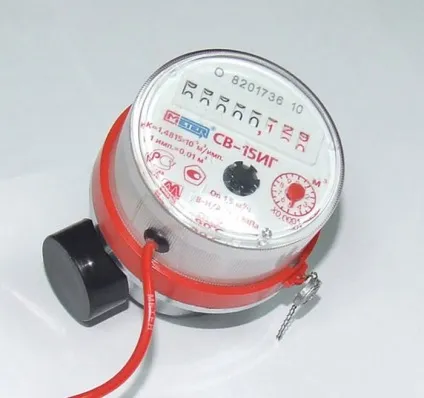

Цей сучасний прилад обліку холодної та гарячої води укомплектований імпульсним виходом

Цей сучасний прилад обліку холодної та гарячої води укомплектований імпульсним виходом. Такі лічильники використовуються в різних галузях:

• в індивідуальному користуванні мешканців багатоквартирних і приватних будинків;
• на промислових підприємствах;
• в сільськогосподарській промисловості.

При цьому існують агрегати з виносним дисплеєм, від яких йдуть дроти, і лічильники з вбудованим дисплеєм, в цьому випадку дроти не потрібні. Агрегати з виносним табло зручні тим, що дисплей можна помістити в зручному для зчитування показань місці.

Принцип дії

Принцип роботи приладу заснований на тому, що в момент проходження певного обсягу води через агрегат обліку, прилад подає електричний імпульс, який зчитується і фіксується спеціальним пристроєм. Після цього сигнал переводиться в суматор - прилад що підводить підсумок про фактичне споживання води за певний період.

У домашніх умовах агрегат з імпульсним виходом більше потрібен для обліку гарячої води, а для холодного водопостачання можна використовувати традиційний прилад. Однак це справедливо лише в тому випадку, якщо вам не потрібно використовувати виносний дисплей для полегшення зчитування показань.

Важливо: для обліку гарячої води краще використовувати водомір з імпульсним виходом і термодатчиком.

переваги

Кілька імпульсних приладів можуть передавати інформацію на один акумулятор

Головні переваги імпульсного агрегату обліку проявляються при його використанні на трубопроводі з гарячою водою. Вони полягають у наступному:

• Якщо відкрити кран з гарячою водою, то спочатку буде текти холодна рідина, поки не стече. Традиційний агрегат буде з самого початку враховувати її обсяг, як гарячу воду. А імпульсна виріб з термодатчиком почне вважати обсяг гарячої води тільки з моменту, коли з крана почне текти дійсно гаряча вода
• Імпульсні агрегати з термодатчиком при потоці холодної води посилають імпульси, які сприймаються сумматором холодної рідини. При підйомі температури води до певного показника імпульси приладу почнуть передаватися в осередок суматора, що відповідає за гарячу воду. Така функція є тільки в багатотарифних модифікаціях імпульсних водомірів.
• Ще одна перевага даних агрегатів складається в тому, що всі сигнали з приладу можуть використовуватися не тільки для фіксації даних, але і для управління. Такі вироби потрібні на виробництві, де необхідно точно відраховувати обсяги набраної води. Оскільки потік води з труби нерівномірний, то вважати обсяг рідини за часом набрання не вийде. У цьому випадку потрібен імпульсний лічильник, який набере потрібний обсяг і подасть сигнал на закриття електроклапана.
• Крім того, кілька імпульсних приладів можуть передавати інформацію на один акумулятор. На ньому буде висвітлюватися загальний обсяг витраченої води і дані по окремим лічильниках. Таким чином, полегшується робота оператора, що збирає інформацію з різних приладів. Тепер вона може передаватися в одну точку без участі диспетчера.

Єдиним недоліком можна вважати високу ціну імпульсного агрегату. При цьому те, наскільки швидко він окупиться, залежить від різних факторів, тому точно сказати можна тільки в кожному окремому випадку.
