Програми для діагностики і конфігурації на базі elm327 (частина 2) (з

Отже, в даній темі розглядається діагностичний адаптер на базі мікросхеми ELM327 (а також ELM327-сумісні адаптери на мікросхемах STN11xx і ін.), Що підключається до діагностичного роз'єму OBD-II, і програмне забезпечення для діагностики, конфігурації і прошивки модулів Ford Focus 2.
Настійно рекомендується прочитати шапку теми і міні-FAQ перед тим як поставити ще одне питання. Можливо на нього вже дано відповідь раніше. Прохання не засмічувати тему.

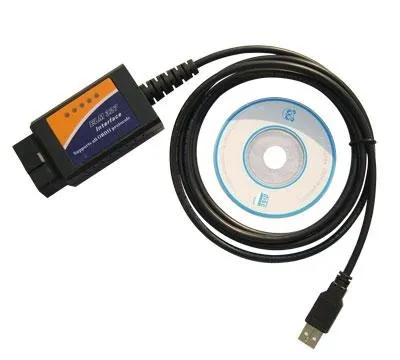

На даний момент існує кілька версій адаптера. Найпоширеніша - в пластиковому корпусі з інтерфейсом USB:

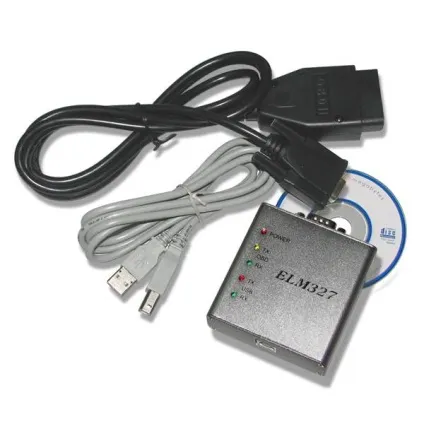

USB ELM327 в металевому корпусі:

Bluetooth ELM327 в пластиковому корпусі:

Wi-Fi ELM327 в пластиковому корпусі:

Як видно, практично всі версії адаптера в основному виглядають однаково. Але можливі й інші варіанти виконання.

Версії прошивки мікросхеми ELM327 також існують різні. На даний момент остання офіційна версія - 1.4. У китайських копій, так звана 1.5, але вона заснована на більш ранніх, яких саме невідомо. Відомо лише, що функціонал приблизно відповідає оригіналу.
Ще (до речі, навіть Яндексом і Гуглом не знайшов) залишається відкритим питання про те, чи буде працювати чіп версії 1.2 (до сих пір зустрічаються в продажу динозаври-адаптери, де в описі вказана ця версія, хоча реально швидше просто застаріле опис).

Можливості адаптера:
Адаптер ELM327 є сучасним і зручним інструментом для проведення діагностики автомобіля за допомогою персонального комп'ютера. Підтримуються всі протоколи OBD-II і величезна кількість спеціалізованих діагностичних програм.
Більш детальну інформацію можна знайти тут> google.ru
Від себе хотілося б додати, що можливості ELM дещо більше, ніж описано в різних джерелах. З його допомогою можна конфігурувати / прошивати модулі автомобіля при наявності відповідних програм.

На другому фокусі є дві CAN-шини: високошвидкісна і середньошвидкісних. За замовчуванням ELM327 працює тільки з високошвидкісної. Без переробки можна отримати доступ тільки до деяких модулів. Від вибору шини не залежать функції, які ви плануєте робити (прошивати, конфігурувати, діагностувати).

1. Модуль ABS / ESP (BCM),
2. Модуль управління двигуном (PCM),
3. Модуль автоматичної коробки передач (TCM),
4. Панель приладів (HEC)
5. Модуль Егурен (EHPAS),
6. Модуль адаптивен / автокорректора (HCM).

1. Модуль GEM
2. Модуль подушок безпеки (RCM)
3. Клімат-контроль (EATC)
4. Передні дверні модулі (DDM, PDM) на дорестайла також задні дверні модулі (RDDM, RPDM)
5. Передпусковий підігрівач (AHCM)
6. Парктронік (PAM)
7. Магнитола (ACM)
8. Модуль Bluetooth (SRM)

Для підключення до средньошвидкісною CAN-шині необхідно модернізувати адаптер.
Доопрацювання адаптера ELM327> forffclub.narod.ru

Порада від BlackGoga. "Купуючи адаптер - Не біжіть стрімголов його перепоювати. Спочатку перевірте як працює з авто в початковому варіанті, щоб потім не думати" Хто винен і що робити ""

Всі програмні дії з адаптером робити при підключеному адаптері до машини. так як багато хто з них беруть харчування з діагностичного роз'єму. Хоча існують версії, які живляться від USB.

Для діагностики існує величезна безліч програм, які працюють з нашим адаптером.

Для ОС Windows:
1. FORScan> forscan.org
2. ScanMasterELM
3. Digimoto
4. obd1260
5. PCMScan
6. proscan
7. VitalScan

Для ОС Android:
1. Torque Pro
2. Torque Lite
3. OBD Авто Доктор
4. Forscan Lite
5. FFConfigLite

Для iOS:
1. Зв'язка Jailbreak + RoqyBT4 + Dashcommand + Elm327 bluetooth
2. Forscan Lite

Всі версії програм ELMConfig і ELM-FF2 нижче під катом

Тема з дружнього форуму за програмою ELM-FFN. для роботи з Ford Fusion тут

FAQ / Корисні повідомлення:

Якась проблема зі вставкою посилань.
ebay.com/itm/191156282945?ssPageName=STRK:MEWNX:IT_trksid=p3984.m1497.l2649

Я взагалі не дуже дружу з паяльником, щоб допілісь звичайний ELM327 для підключення до средньошвидкісною CAN-шині і замовив собі цей девайс.
Як прийде через пару тижнів, відпишуся за результатами.

Вітаю! Скажіть, а на Focus 3 буде працювати доопрацьований адаптер?

13region
вам не допоможе Елм, пробіг мотається тільки за гроші, або комерційними прогами, які теж коштують грошей і для змотування пробігу один раз їх купівля просто не раціональна. а контроль тиску без апаратних переробок на Мондео не включити.

Таке тільки на Мондео зустрічається? У тій же самій програмі ELM Config на Форді Фокусі можна встановити будь-яке значення пробігу.
