Приклад 29 робота з підкладкою в форматі autocad

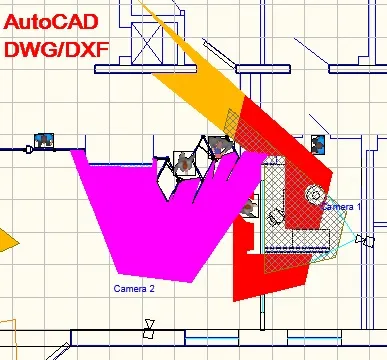

4.1 Додайте підкладку з камерами так щоб вона була повністю видна на екрані і активуйте одну з видимих на екрані камер.
4.2 Зробіть невидимими шари. які ви не хочете експортувати.
4.3 Виберіть Головне меню> Креслення> Зберегти як> *. Dxf або Головне меню> Креслення> Зберегти як> *. Dwg

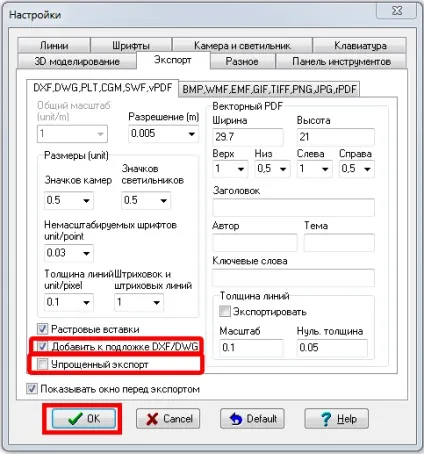

4.4.1 Відзначте чекбокс Додати до підкладки DXF / DWG щоб камери і побудови VideoCAD були додані в файл підкладки на окремі шари.
4.4.2 Зніміть позначку з Спрощений експорт. так як при спрощеному експорті додавання до підкладки не підтримується.
4.4.3 При необхідності налаштуйте Розміри камер. світильників, немасштабіруемих шрифтів, штриховок і штрихових ліній.
На вкладці Експорт задаються розміри тільки немасштабіруемих значків камер, світильників і шрифтів. Якщо включено масштабування камер, світильників або шрифтів. то розміри камер світильників або шрифтів відповідно будуть в точності як на екрані.
4.4.4 Якщо в файл повинні бути включені растрові вставки (проекції 3D моделей), то відзначте чекбокс Растрові вставки.
Растрові вставки зберігаються в окрему папку <имя файла экспорта>_img в директорії збереження експортованого файлу DXF / DWG, в сам файл записуються посилання на растрові вставки. Папку з растровими вставками треба переміщати разом з файлом DXF / DWG.
4.5 Після закінчення налаштувань експорту клікніть ОК. Відкриється стандартний діалог збереження файлу. Виберіть ім'я файлу і директорію і натисніть Зберегти.
Отриманий файл буде являти собою копію файлу підкладки, доповнену камерами і побудовами VideoCAD, розміщеними на додаткових шарах.
Камери з зонами огляду експортуються у вигляді блоків, а кордони зон огляду у вигляді полилиний. В атрибути блоків записуються основні параметри кожної камери: Назва, Модель, Фокусна відстань об'єктива, Висота установки камери, Базова висота, Висоти нижньої і верхньої меж зони огляду, Кути огляду, Кількість пікселів.
Світильники експортуються у вигляді блоків. В атрибути блоків записуються основні параметри світильника: Тип лампи, Кількість і потужність ламп, Висота установки.
При експорті зберігається розподіл по шарах. заданий в VideoCAD, штрихування і заливка затінення.
