З метою захисту від проникнення вологи із зовнішнього середовища застосовується поздовжня герметизація кабелів.

Відомі такі способи герметизації кабелів [8-10]:

- повне заповнення всього межжільного простору сердечника, так званого вільного об'єму, гідрофобним компаундом;

- періодичне освіту по довжині кабелю внутрішніх водостійких пробок з компаунда;

- нанесення на ізольовані жили сухого порошку (наприклад, на основі целюлози), який при проникненні всередину кабелю вологи набухає і, заповнюючи вільний обсяг сердечника, перешкоджає її подовжньому поширенню;

- введення в сердечник кабелю вологопоглинаючий елементів у вигляді стрічок і Корделія.

Як заповнювач сердечника кабелів використовується композиція з продуктів перегонки нафти - вазелін, або нафтове желе, часто з добавкою поліетилену. У вітчизняній практиці використовується гідрофобний заповнювач МЗК (маса захисна ка-кабельні), що представляє собою суміш парафіну, церезину і мінерального масла з до-Бавка поліетилену.

Поясна ізоляція накладається на скручений сердечник з метою його скріплення і со-зберігання форми, а також для механічної і теплової захисту ізоляції жив при після-дмуть технологічних процесах: екранування, введення заповнювача, особливо на-додатку оболонки, бронюванні (поливанні гарячим бітумом). Поясна ізоляція додат-ково збільшує електричну міцність ізольованих жив по відношенню до ме-левих оболонці або екрану.

Поясна ізоляція накладається спірально з перекриттям по ширині стрічок 15..50% або поздовжньо.

Для захисту ланцюгів кабелів у пластмасовій і сталевий оболонках від зовнішніх електро-магнітних впливів поверх поясної ізоляції накладається стрічковий екран. У разі алюмінієвої і свинцевою оболонок функції екрану виконують самі оболонки, посколь-ку мають суттєво меншими порівняно зі сталевою оболонкою електрично-ми опорами: алюмінієва - завдяки високій електропровідності матеріалу, свинцева - внаслідок своєї відносно великої товщини.

Екран може бути виконаний з м'якої мідної або алюмінієвої стрічки. Остання, менш дефіцитна і більш краща. Екран накладається на сердечник спірально або поздовжньо - цей спосіб більш технологічні, так як не пов'язаний з обертовим рухом. Поздовжній екран може бути гладким або гофрованим. Гофрований екран зна-ве більш стійкий до багаторазових вигинів, але на нього витрачається матеріалу на 10. 15% більше, ніж на гладкий. Висота гофра 0,8. 1,0 мм.

У вітчизняній практиці застосовується алюмінієвий екран. Матеріалом для нього служить стрічка з м'якої алюмінієвої фольги марки А0 або А5 товщиною 0,10. 0,15 мм (рідше до 0,20 мм).

Значно більш високими фізико-механічними властивостями володіє поздовж-ний екран з алюмополіетіленовой стрічки, що представляє собою алюмінієву фольгу, вкриту з однієї або з обох сторін поліетиленовою плівкою товщиною 0,03 ± 0,01 мм. Двошарова стрічка накладається на поясний ізоляцію металом всередину, а по-ліетіленовим шаром назовні.

Алюмінієвий екран, що становить з оболонкою одне ціле, по-перше, характери-зуется у багато разів більшою стійкістю до багаторазових вигинів, ніж окремий екран, і, по-друге, що є головним його достоїнством, на кілька порядків збільшує влагонепроницаемость оболонки, так як служить бар'єром на шляху дифузії парів вологи з навколишнього середовища всередину кабелю.

Оболонка - це безперервна металева або неметалеві трубка, розташована поверх сердечника з поясний ізоляцією (і екраном, якщо є) і призначена для захисту ізольованих жив від вологи та інших зовнішніх впливів. Подання про со-тимчасових типах оболонок дає рис. 2.2.

Свинцева оболонка накладається на сердечник методом випрессованія на свинцю-вих пресах: поршневих періодичної дії, безперервної дії.

Основні переваги свинцю - технологічність (легко пресується, паяется). Недос-татка - дефіцитність і велика щільність. Переваги свинцевою оболонки - гнучкість, корозійностійкість, задовольни-тільні параметри екранування. Недоліки - велика маса, мала вибростойкость, нестійкість до багаторазових вигинів, мала міцність на розтягування і стиснення.

Сталева гофрована оболонка, що служить замінником свинцевою, володіє зна-ве великими вібростійкістю і міцністю на розтяг і на стиск. Завдяки цьому вона в кілька разів тонше свинцевою і, отже, має меншу масу і, крім того, що особливо важливо, може виконувати функції двох конструктивних елементів-тов кабелю: герметичній металевої оболонки, що захищає сердечник кабелю від вла-ги, і сталевий стрічкової броні , що захищає кабель від механічних впливів. По-цьому кабелі в сталевій оболонці можуть застосовуватися замість неброньованих і броні-рова кабелів у свинцевій оболонці марок ТГ і ТБ, а також кабелів в поліетилено-вої оболонці з захисним покровом типу Б і т.п.

Сталева оболонка формується шляхом поздовжнього накладення на сердечник кабелю сталевої стрічки з одночасною герметизацією шва.

Недоліки сталевої оболонки: слабке захисну дію від зовнішніх електромагнітних впливів, мала гнучкість і нестійкість до багаторазових вигинів, сильна схильність до корозії. Відповідно заходи щодо їх усунення наступні: накладення поверх поясної ізоляції сердечника, під оболонкою, алюмінієвого екрану, гофрування сталевої стрічки або оболонки, покриття оболонки антикорозійним компа-ундом і поліетиленовим шлагом.

Алюмінієва оболонка також застосовується в якості замінника свинцевою, але глав-ное її призначення - захист кабелів, що прокладаються в зонах впливу сильних електро-магнітних полів: поблизу ліній електропередачі (ЛЕП), електрифікованих залізниць, заземлюючого контуру енергоустановок, потужних радіостанцій і т.п . Значна електропровідність алюмінію забезпечує більш високі екрануючі властивості алюмінієвої оболонки від зовнішніх електромагнітних впливів в порівнянні з іншими ме-металевими оболонками.

Алюмінієва оболонка накладається на кабель методом випрессованія на поршні-вих пресах або методом зварювання - високочастотної або аргонно-дугового.

Алюмінієві оболонки можуть бути гладкими або гофрованими.

Товщина алюмінієвої оболонки для кабелів підвищеної захищеності від зовніш-них електромагнітних впливів вибирається залежно від вимог до величини їх коефіцієнта захисної дії (КЗД).

Пластмасові оболонки. Пластмасові оболонки - переважно поліетиленові і алюмополіетіленовие, а в окремих випадках ПВХ - є основними замінниками свинцевою. Так як через будь-яку пластмасу все ж дифундують пари вологи, то пласт-масові оболонки застосовуються, як правило, в поєднанні з невлагоемкой поліетилено-вої ізоляцією жив. Кабелі для зовнішньої прокладки випускаються в поліетиленовій або алюмополіетіленовой оболонці, оскільки поліетилен має на один-два порядки менший вологонепроникністю, ніж полівінілхлоридний пластикат.

Поліетиленова та алюмополіетіленовая оболонка виготовляється з светостабілізірованного поліетилену високого тиску (низької щільності), що містить приблизно 2% дрібнодіспергіроване газової сажі.

Значно більш високу влагозащищенность кабелів в порівнянні з поліетилено-вої забезпечує алюмополіетіленовая оболонка, що представляє собою поліетиленову трубку, металізовану зсередини шаром алюмінієвої фольги. Тонкий металевий бар'єр перешкоджає дифузії парів вологи через оболонку. Коефіцієнт вологонепроникними-мости алюмополіетіленовой оболонки в залежності від її конструкції і технології виго-лення може бути зменшений в сотні, тисячі і навіть десятки тисяч разів (тобто на два-чотири порядки) в порівнянні з однорідною поліетиленовою оболонкою. Єдиний шлях про-нення вологи в кабель з такою оболонкою - між перекриваються краями поліетилен-ленів стрічки.

Полівінілхлоридна оболонка, точніше оболонка з полівінілхлоридного пластика-та, застосовується дуже обмежено, а саме в кабелях з числом пар не більше 100, про-кладивает в пожежонебезпечних місцях. На відміну від поліетилену, полівінілхлорид не поширюється горіння.

Полівінілхлоридний пластикат являє собою перероблену суміш термо-пластичної смоли - полівінілхлориду з різними пластифікаторами, стабілізатора-ми і наповнювачами, що підвищують еластичність полівінілхлориду і полегшують процес його екструдування.

Самонесучі кабелі типу ТП, спеціально призначені для підвіски на опорах, від-личать від інших кабелів з поліетиленовою ізоляцією і оболонкою наявністю в їх кон-струкції сталевого несучого тросу. Кабель з несучим тросом в перерізі має форму, близьку до цифри «8». Накладення загальної оболонки, що складається з двох циліндричних частин і перемички між ними, на екранований сердечник і несучий трос вироб-диться одночасно. В якості несучого тросу застосовується сталевий канат спіральний, скручений з семи дротів з тимчасовим опором розриву не менше 1,4 ГПа (140 кгс / мм 2).

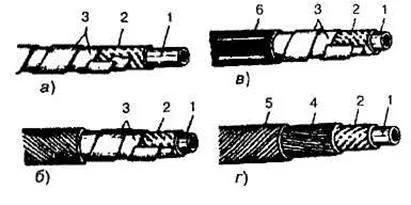

До складу захисних покривів в загальному випадку входять три елементи (рис. 2.3) - подушка, броня, зовнішній покрив.

6 - поліетиленовий шланг

В пожежонебезпечних місцях застосовується захисний покрив без зовнішнього елемента: його позначення БГ. Поверх сталевої оболонки, що не вимагає для своєї механічної защи-ти броні, накладається тільки один елемент захисних покривів, а саме зовнішній покрив у вигляді шлангового покриття (Шп).

Подушка. Подушка - внутрішня частина захисного покриву. Вона накладається на оболонку для запобігання останньої від корозії і від механічних пошкоджень сталевими бронестрічок або бронепроволокамі як в процесі бронювання кабелів, так і при їх про-кладки. Подушка є комбінованим елемент, що складається преимущест-венно з чергуються шарів крепірованной паперу і бітуму.

Броня. Сталева броня - центральний елемент захисного покриву - служить для захисту ка-Беля від механічних впливів.

Сталева стрічка виготовляється з низьковуглецевої сталі: з цинковим покриттям або без покриття.

Сталева оцинкована кругла дріт також виготовляється з низьковуглецевої сталі. Залежно від призначення і поверхневої густини цинкового покриття сталевий дріт розділяється на дві групи: Ж і ОЖ для експлуатації відповідно до жорстких і особливо жорстких корозійних умовах.

Зовнішній покрив є зовнішнім елементом захисного покриву і служить головним об-разом для захисту сталевої броні від корозії. Як і подушка, зовнішній покрив складається з декількох шарів.

У кабелях зв'язку застосовуються три варіанти зовнішнього покриву. Входить до складу покривів типів Б і К кабельна пряжа поділяється на три групи: спеціальну, підвищену і звичайну. Спеціальна пряжа виготовляється з джутово-кенафних волокна, а пряжа двох інших груп - з короткого льняного, конопляного і кенафних волокон.

Нормована вологість пряжі: спеціальної 14%, решта 12%.

Розривне зусилля для пряжі, не менше, кгс: спеціальної 14,2. 18,6 (14,4. 19,0); підвищеної 9,8.-18,6 (10. 19,0); звичайної 9,3.-17,6 (9,5. 18,0).

Мінімальна товщина бітумно-волоконного зовнішнього покриву незалежно від діа-метра кабелю 2 мм.

Для захисного шланга використовується такий же поліетилен високого тиску (низької щільності), як і для оболонки.

Кабельну пряжу і кабельну папір для захисних покривів попередньо про-пітивают протигнильним складом на нафтовій основі з добавкою ан-тісептіка.
