У цьому прикладі використовуються ті ж дані, що і при описі методу найменших квадратів і графічного методу.

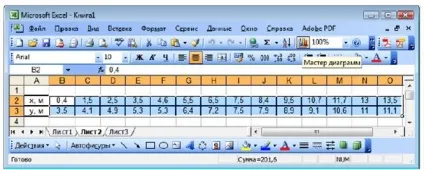

Помістимо ці дані в другу і третю рядки електронної таблиці (рис. 6). Виділіть (з помоoью миші або клавіатури) осередки, в яких розташовані значення: В2. С2. O2. У 3. C3. O3 (В2: 03).

Над таблицею розташовано кілька панелей інструментів. На одній з них розташована кнопка «Майстер діаграм» (рис. 6).

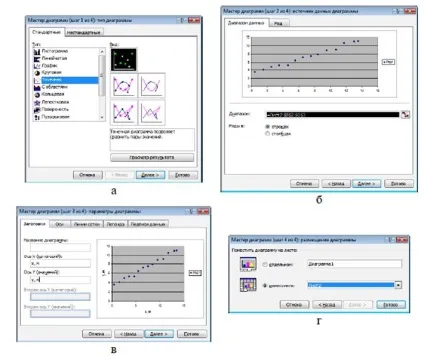

Після натискання на кнопку «Майстер діаграм» з'явиться вікно «Майстер діаграм: тип діаграми» (рис. 7, а), в якому виберемо тип діаграми «Точкова» як показано на малюнку. Цей тип діаграми дозволяє відкладати по обох осях різні дані. Тип «Графік» дозволяє задавати значення тільки по вертикальній осі, тому рідко підходить для відображення результатів експерименту. Д.ля кожного типу діаграми існує кілька видів. У нашому прикладі буде використаний вид (рис. 7, а), при якому точки графіка не з'єднують-ся між собою. Натиснемо кнопку «Далі».

Побудова графічних залежностей за допомогою ms excel

З'явиться вікно «Майстер діаграм: джерело даних діаграми» (рис. 7, б). У цьому вікні на вкладці «Ряд» можна регулювати, з яких рядків і стовпців будуть використовуватися дані для побудови графіка. Так як перед викликом майстра діаграм ми виділили область таблиці, де розташовані необхідні для побудови діаграми дані, то в поле «Діапазон» автоматично вказані номери обраних нами осередків, а у верхній частині вікна показаний попередній вигляд майбутньої діаграми. Якщо дані не відображаються належним чином, можна перейти на вкладку «Ряд» і відрегулювати розташування даних. У нашому випадку дані відображаються правильно, тому натиснемо кнопку «Далі».

Побудова графічних залежностей за допомогою ms excel

З'явиться нове вікно - «Майстер діаграм: параметри діаграм-ми» (рис. 7, в). Тут можна задати підписи осей і всієї діаграми, відрегулювати розташування легенди, ліній сітки і т.д.

Виберемо наступні значення:

Побудова графічних залежностей за допомогою ms excel
На вкладці «Лінії сітки» в пропонованих полях розташуємо «галочки» так, щоб в поле діаграми відображалися основні лінії сітки і по осі X. і по осі Y.

На вкладці «Легенда» приберемо «галочку» в поле «Додати легенду». тому збираємося відобразити на графіку тільки одну експериментальну залежність, тому не має сенсу її підписувати. Натиснемо кнопку «Далі».

З'явиться останнє вікно майстра діаграм (рис. 7, г), в якому можна відрегулювати розташування діаграми в електронній таблиці. Погодимося з пропонованим розташуванням н натиснемо кнопку «Готово».

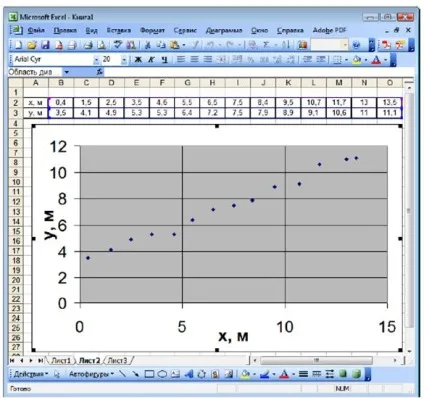

В електронній таблиці з'явиться діаграма (рис. 8), яка (як правило) ще потребує низки налаштувань.

Розглянемо типові додаткові налаштування.

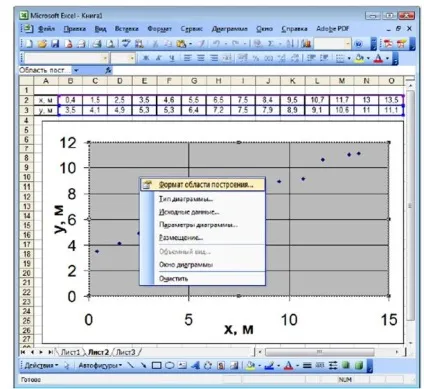

1. Якщо графік потрібно буде роздруковувати, краще змінити сіру заливку фону діаграми на білу. Для цього на сірому полі (де немає ні ліній сітки, ні точок) клацнемо правою клавішею миші для виклику контекстного меню, в якому виберемо пункт «Формат області побудови» (рис. 9). З'явиться вікно, в якому замість сірого кольору заливки слід вибрати білий. У цьому ж вікні при необхідності можна налаштувати і колір рамки області побудови.

Побудова графічних залежностей за допомогою ms excel

2. Діапазон значень, що відкладаються по осях на графіку за замовчуванням завжди ширше, ніж ті дані, за якими він побудований. Змінимо шкалу горизонтальній осі. Для цього на одній з цифр, подпи-санних уздовж горизонтальної осі, клацнемо правою клавішею миші для виклику контекстного меню, в якому виберемо пункт «Формат осі» (рис. 10, а).

З'явиться вікно «Формат осі» (рис. 10, б).
