Пневматичні цангові фітинги класифікація, характеристики та застосування, інструкція по вибору і

Фітинг - це перехідник, що з'єднує між собою ділянки трубопроводу різного призначення. Він може поєднувати відрізки труб різного і однакового діаметра, виконувати кутові повороти, розводки на кілька ліній, а також приєднувати до системи різні елементи (крани, лічильники, фільтри). Найбільш оптимальними сполуками в плані ціна-якість вважаються пневматичні цангові фітинги.

Вимоги до всіх фітингів однакові: їх надійність і міцність повинна відповідати міцності матеріалу труби, саме з'єднання мати високий ступінь герметичності.

Класифікація фитинга

За матеріалом виготовлення:

  • металеві. З чорних металів: сталь, чавун. З кольорових металів: мідь, латунь;
  • пластикові.

По робочому призначенню:

Пневматичні цангові фітинги класифікація, характеристики та застосування, інструкція по вибору і

Фітинги пластикові пневматичні

  • муфти та штуцери - для з'єднання односпрямованих труб;
  • хрестовини і трійники - для відводу однієї чи двох труб від центральної магістралі;
  • куточки, обводи, відводи - з їх допомогою виконують кутові вигини і перетину ліній трубопроводу;
  • заглушка - ставиться на кінці труби.

За способом з'єднання труб:

  • зварні;
  • різьбові;
  • прес-фітинги;
  • пуш фит;
  • цангові, або компресійні.

Цанговий фітінг: особливості конструкції і області застосування

Затискні (компресійні, цангові) з'єднання отримали свою назву через елемента конструкції - цанги. Це спеціальна пружиниста розрізна втулка, за допомогою якої зручно з'єднувати деталі циліндричної форми. Вона зсередини тисне на трубу, притискаючи стінки до патрона. Зверху на трубу надівається кільце ущільнювача, придавлює контргайкой. Воно зроблене з етилен-пропіленова каучуку (EPDM). Притискне зусилля передається через кільце на стінки труби і щільно затискає її на втулці деталі.

Цангові фітинги є збірно-розбірними. Монтаж трубопроводу з їх допомогою допускається здійснювати тільки в доступних місцях, так як в процесі експлуатації доведеться займатися їх обслуговуванням. З'єднання довговічні, за часом служби порівнянні з часом використання металопластикових труб.

Пневматичні цангові фітинги класифікація, характеристики та застосування, інструкція по вибору і

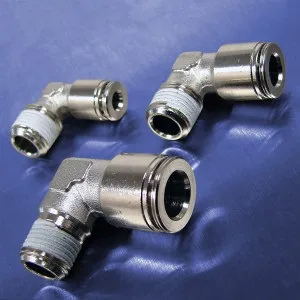

Металеві пневматичні цангові фітинги

Із застосуванням різних цангових фітингів здійснюють монтаж всіх видів пластичних труб - поліетиленових і металопластикових (PEX-AL-PEX, PE-AL, PERT-AL). Є цангові фітинги для мідних труб. Цангові фітинги не застосовують для тендітних ПВХ-труб і малопластичних стали.

Цангові з'єднання знайшли широке застосування у всіх областях, завдяки своїй надійності і простоті монтажу. Їх застосовують в вакуумних системах, в машинобудуванні, водопровідних і опалювальних системах. З їх допомогою монтують КВП прилади, компресори та газотурбінне обладнання. Для їх встановлення не потрібно дорогих спеціальних інструментів і особливих навичок, з ними легко впорається непрофесіонал.

Фітинг підбирається відповідно діаметру труби. Якщо трубу необхідно з'єднати з кінцем, на якому є різьблення або гайка, то підбирається перехідною фітінг. На одному торці такого з'єднання знаходиться цанговий захоплення, а на іншому виконаний перехід у вигляді метричної різьби під накидну гайку чи власне гайку. Різьблення в місці переходу необхідно ущільнювати ФУМ-стрічкою, а самі нарізні сполучення затягувати обережно, не піддаючи їх надмірним механічним навантаженням.

Підібрати відповідний розмір не складе труднощів, так як всі з'єднання і труби мають стандартні розміри.

Елементи компресійних з'єднань взаємозамінні тільки в межах своєї типової групи, так як вони є комплексними виробами.

Цангові фітинги, як і будь-які інші, можуть бути виконані з різних матеріалів: пластика, міді, латуні.

Різновиди компресійного фітинга

Є дві разновідностіобжімних з'єднань. Одна застосовується для монтажу трубопроводу з мідних труб, інша - для пластикових труб.

Цангові фітинги для пластичних трубопроводів мають внутрішній штуцер, за допомогою якого пластичні стінки труби придавлюються до прокладання за допомогою закручування кріплення.

У з'єднань для мідних труб немає внутрішньої втулки, на яку надівається труба. Крім цього невеликого відмінності, конструкція затискного пристрою повністю повторюється: той же спосіб компресії обтискними гайками і кільце ущільнювача. Їх застосовують для фіксації твердих труб, але можна використовувати і для м'яких матеріалів. В останньому випадку всередину пластикової труби поміщають опорну втулку, щоб при закручуванні гайок просвіт труби не деформувався.

Як і будь-який фітінг, цангові з'єднання виготовляють з різних матеріалів. Найбільш поширені латунні і пластикові з'єднання. Для мідних труб найчастіше застосовують мідні цангові фітинги. М'яка мідь під тиском має властивість притиратися притискними поверхнями.

Фітинги з латуні витримують робочий тиск в 25 бар і температуру 115 ° С. Але вони схильні до впливу корозії, не рекомендується застосовувати їх в трубопроводах з агресивними середовищами.

Пластикові цангові фітинги зроблені з міцного поліетилену або поліпропілену. Поліетиленові деталі допускається використовувати для труб з поліпропілену тип 3 (PPRC), зшитого поліетилену (РЕХ) і ПНД.

Пневматичні цангові фітинги класифікація, характеристики та застосування, інструкція по вибору і

Пластикові цангові фітинги

Щоб посилити виріб, деякі виробники додають зовнішнє металеве кільце над внутрішньої пластикової різьбленням.

Окремо варто розглянути способи з'єднання пневматичних труб. Пневматичними називаються системи, які відчувають тиск стисненого повітря. Для забезпечення герметичності з'єднань потрібні деталі з підвищеною стійкістю до тиску.

Фітинги для таких систем поділяються на кілька видів. Вони можуть бути як цанговими, так і немає.

Пневматичні цангові фітинги класифікація, характеристики та застосування, інструкція по вибору і

Пневматичні цангові фітинги для труб

Основні переваги пневматичних цангових фітингів полягають в можливості зробити швидкий монтаж і демонтаж системи. Всі пневматичні фітинги, випускаються на сьогоднішній день, мають підвищену стійкість до температурного режиму і підвищеного тиску. Такий вид з'єднання залишається надійним протягом тривалого часу, зберігаючи свої якості. Пневмофітінгі досить специфічні і розроблені для установки в конкретних системах підготовки, транспортування і обробки. До недоліків пневматичних цангових фітингів можна віднести той факт, що їх не можна застосовувати для управління основним потоком газу або повітря, що циркулює в системі. Для цих цілей застосовується інший вид пневмофітінга.

Переваги та недоліки цангових з'єднань

Компресійні фітинги придбали свою популярність завдяки масі переваг:

  1. простота у використанні;
  2. високий рівень надійності;
  3. можливість повторного використання;
  4. стійкість до температурних впливів (до 170 градусів);
  5. стійкість до підвищеного тиску (до 15 атмосфер);
  6. швидкість монтажу і демонтажу з'єднання.

З недоліків найістотнішим є те, що в процесі експлуатації цангові кріплення необхідно обслуговувати - проводити огляд і обтяжку в міру необхідності. Тому їх не можна замуровувати і застосовувати в важкодоступних місцях.

Монтаж компресійних фітингів

Щоб застосувати цангові фітинги для металопластикових труб, знадобляться наступні інструменти: ножиці для труби, калібратор і гайкові ключі. Алгоритм робіт такий:

  1. обрізають пластикову трубу за необхідним розміром. Кут обріза строго 90 градусів. Зріз повинен бути рівний;
  2. за допомогою калібратора відновлюється профіль зрізу і знімається фаска, сміття і стружка віддаляються;
  3. розбирають фітінг, скручуючи з кінців контргайки і знімаючи гумові прокладки;
  4. на трубу надягають гайку, слідом прокладку. Після цього трубу надягають на внутрішній штуцер, просуваючи її до краю корпусу. Діють акуратно, уникаючи пошкодження ущільнювальних кілець. Трубу перед початком монтажу можна змочити водою або змастити торець силіконом;
  5. для фіксації з'єднання кільце ущільнювача зрушують до торця труби і накручують контргайку. Затягують гайковим ключем, не допускаючи надмірного обтиску, інакше корпус може лопнути або кільце ущільнювача видавити назовні. В цьому випадку фітінг НЕ буде герметичним і його необхідно замінити.

У разі необхідності так само легко можна зробити розбір з'єднання.

В цілому, компресійні фітинги є ідеальними в плані співвідношення ціни і якості, що і пояснює їх широке застосування.
