# 1 MrBeeMan

Привіт, недавно порившись у себе на горищі знайшов магнітофон "Маяк-205" Зняв з нього підсилювач, але не зрозумію-де вхід а де вихід, а то я не можу зрозуміти був би дуже вдячний. Я не можу знайти схему в форматі зображення, тому скину документ зі схемою. Документ в форматі .djvu
(Схема на 3 сторінці)

# 2 СветLANa

Вхід самого підсилювача, це конденсатор С5. Але я б взяла не тільки саму плату, а й регулятори тембрів і хустці тонкомпенсації разом з регулятором гучності і все підключила до гнізда Х2, як це було зроблено в магнітофоні. Тоді входом підсилювача буде нижній висновок за схемою регулятора гучності.
Крім цього потрібен буде блок живлення, для заживлення підсилювача використовується тільки трансформатор, міст і конденсатор фільтра.

Якщо хочете, щоб життя посміхалося вам, подаруйте їй своє гарний настрій

# 3 MrBeeMan

Вибачте, фото відразу не скинув. Спати хотілося)) Обьясните мені-куди подсоеденять дроти які позначив червоним.

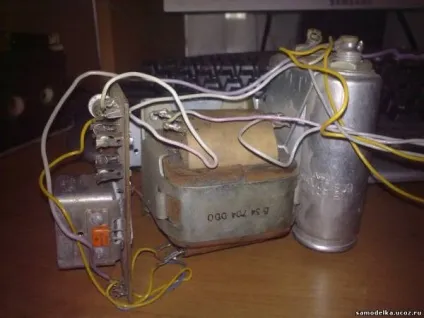

ось трансформатор

Підсилювач зі старого магнітофона - форум самодельщиков

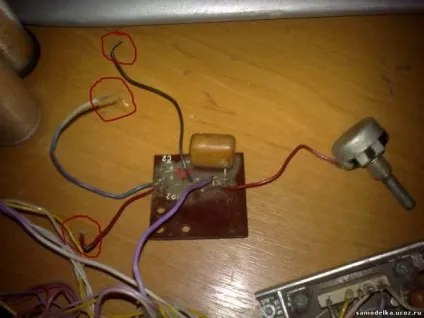

хустки

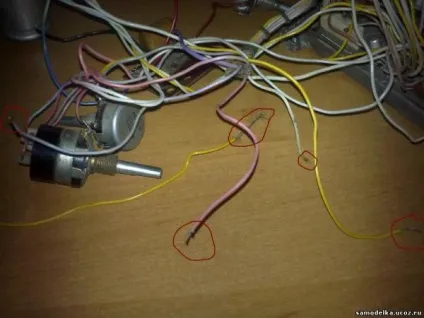

Джгут проводів

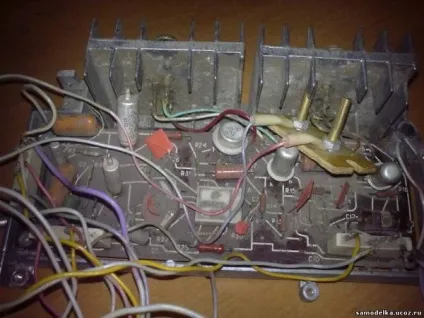

плата підсилювача

Куди цей провід.

І цей.

# 4 СветLANa

Ну якби я мала цей магнітофон, то я б сказала, що куди. А так хіба я зможу визначити де який провід в джгуті йде?
Бери мультиметр і, дивлячись на схему, продзвонювати всі дроти і дивись куди який підключений.
На останній фотографії - це загальний провід, мінус харчування (позначений значком _ # 124; _ на схемі)
На другій фотографії хустки тонкомпенсації, дроти повинні підключатися до змінного резистору - регулятору гучності. Як підключені - потрібно прозванивать, так як на малюнку, що ти дав, розташування елементів інше.
