Установка пасивного охолодження

Мною був придбаний роутер Zyxel Keenetic Giga в DNS. І вже через пару тижнів роботи 24/7 було вирішено приступити до виготовлення охолодження.

Zyxel Keenetic Giga на фото

Причини, за якими я взагалі взявся за цю справу, дуже прості. При роботі вбудованого клієнта Transmission роутер моторошно грівся, і http інтерфейс при цьому гальмував. Але ж торрент клієнт Transmission далеко не весь функціонал яким володіє даний роутер. Ну що ж приступимо безпосередньо до розгляду процесу виготовлення охолодження.

Насамперед я пробігся по прайсах магазинів мого міста в пошуках охолодження, з радіатора якого можна було б виготовити охолодження для роутера. Варіантом, який мене більш-менш задовольнив, стало охолодження для чіпсета DEEPCOOL Nbridge 2.

DEEPCOOL Nbridge 2 на фото

Було придбано 2 охолодження DEEPCOOL Nbridge 2 в DNS. які було вирішено поставити на 2 ЦП роутера, при цьому прийшов до висновку, що знімати заводські радіатори не варто, а просто зверху наставити додатково. На чіпи пам'яті я теж вирішив поставити радіатори, які, після невеликих роздумів, випиляв з старого охолодження північного мосту (знайшлося серед барахла будинку).

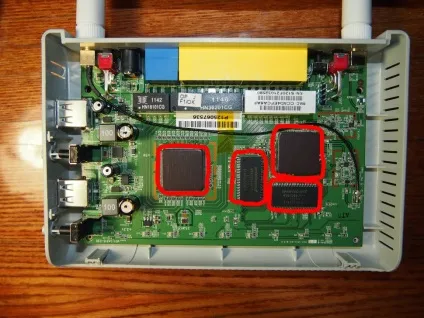

Фото об'єктів охолодження

Так як висота DEEPCOOL Nbridge 2 набагато більше висоти роутера, вирішив випиляти верхню кришку роутера і випустити 2х малюків DEEPCOOL Nbridge 2 назовні.

Розмітка отворів під DEEPCOOL Nbridge 2

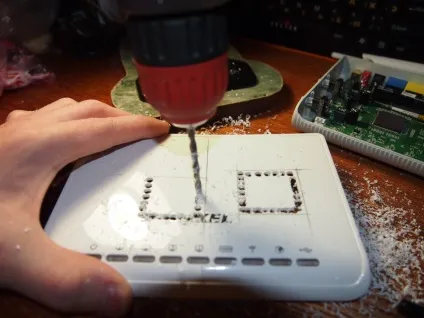

Висвердлювання потрібного отвори по периметру

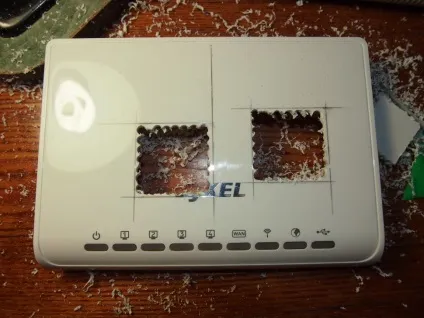

Отвори під DEEPCOOL Nbridge 2 після висвердлювання

Далі потрібно було підготувати радіатори від охолодження DEEPCOOL Nbridge 2. Коза б, що з ними не так. Але після детального розгляду підошов, були помічені нерівності. І нерівності це м'яко сказано, їх підстави виявилися моторошно кривими.

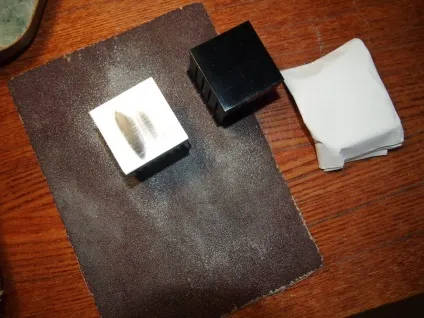

Шліфування першого радіатора великої наждачним папером (фото зроблено приблизно в середині процесу)

Шліфування другого радіатора великої наждачним папером (фото зроблено на початку процесу)

Фотографії вище думаю повністю ілюструють які криві підошви у DEEPCOOL Nbridge 2.

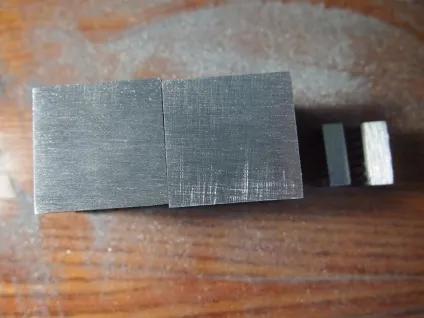

Всі 4 радіатора

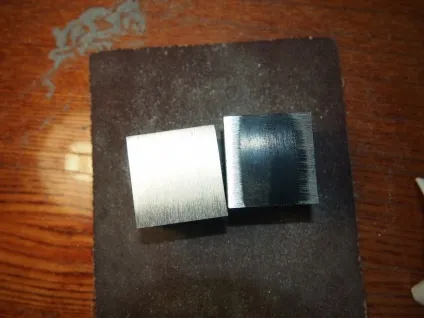

Прохід підошов дрібним наждачним папером

Далі я приступив до установки радіаторів на чіпи пам'яті. Бігти і купувати термоклей я не став. Вирішив обійтися термопастой, а що б не відвалилися радіатори, приклеїв їх до плати за 2х сторін кожен.

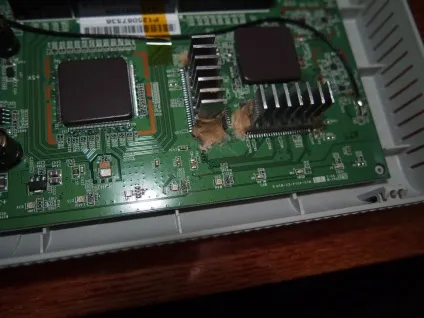

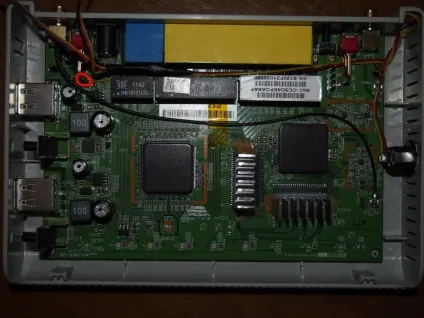

Установка радіаторів на чіпи пам'яті

Кріпити DEEPCOOL Nbridge 2 до верхньої кришки вирішив за допомогою того ж клею з внутрішньої сторони.

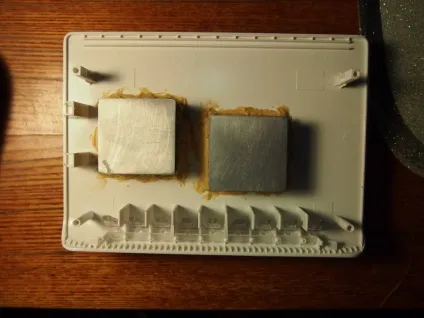

Кріплення DEEPCOOL Nbridge 2 до верхньої кришки

Охолодження було готове, залишалося дати просохнути клею, і можна було промазати 2 ЦП термопастой і закривати кришку.

Фото зібраного роутера

На цьому я зупинився. Але вже через кілька місяців, виникла необхідність в підключення ще одного дискового накопичувача до роутера і в підняття FTP сервера. Що спричинило до чергової доопрацювання роутера.

Перепайка харчування USB

При підключення зовнішнього жорсткого диска в один USB і флешки в інший USB, роутер намертво зависав. Було вирішено розкрити і заміряти напругу на USB роз'єми. На жаль фото вимірів немає, тому просто розповім, як міряв і що отримав. Для початку я відключив USB накопичувачі і заміряв напругу, воно виявилося близько 4.98-4.99В. З цього можна зробити висновок, що інженери Zyxel Keenetic Giga не тільки не подбали про невеликому запасі по напрузі, але і не витримали навіть необхідні 5В. Далі я підключив жорсткий диск і справив завмер, напруга впала до 4.7В, при цьому роутер працював нормально. Тепер підключаємо так само флешку. Замір показав просідання напруги до 4.6В, при цьому роутер не подавав ознаки нормальної роботи.
Після замірів висновок був очевидний, нестача харчування на USB роз'єми. Вирішив пошукати потрібне напруження на друкованій платі роутера, через кілька хвилин, було знайдено напругу 5.26В. Від нього і вирішив живити USB.

Насамперед потрібно отпаять старе харчування. Відпаюємо резистори зовсім (як це зробив я), або відпаюємо тільки одну ніжку, що йде на харчування USB роз'єму.

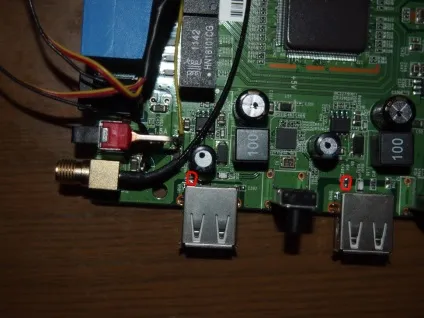

На фото виділені місця, де були упаяні резистори

Далі припаюємо нове харчування.

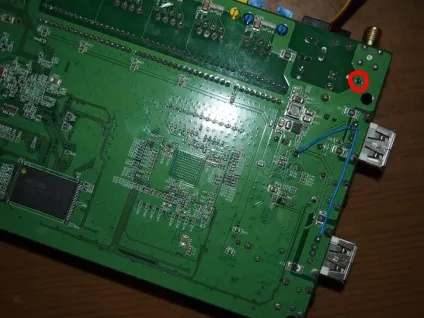

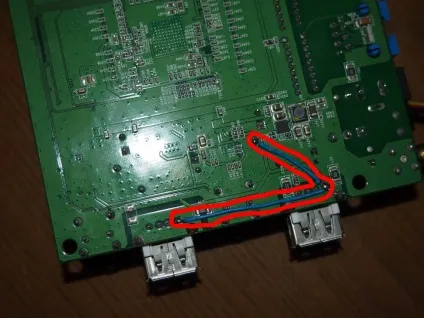

Прокладка нового харчування на USB роз'єми

Підключаємо флешку і зовнішній жорсткий диск і виробляємо завмер, напруга просідає з 5.26В до 5.25В. Роутер працює нормально накопичувачі видно і зніми можна працювати по мережі.

Проблема була начебто вирішена, однак підняття FTP. робота Transmission і літня спека далися взнаки. Роутер став періодично перезапускати, якщо бути точним раз в декілька діб знову ж все залежить від навантаження. Грішити, на щось крім перегріву, я не став, і виявилося, я мав рацію. Вирішив взяти занедбані в кут вентилятори від того ж охолодження DEEPCOOL Nbridge 2 і повернути їх на законне місце.

Установка вентиляторів для обдування

Насамперед перепаяти дроти на вентиляторах на більш тонкі, що б вони пролізли між ребрами радіатора і не були помітні. Живити вентилятори вирішив наступним чином, а саме взяти плюс з вимикача роутера, потім поставити резистор, що б вгамувати запал вентиляторів, далі ще один вимикач і вже від вимикача плюс на вентилятори, які спаяні паралельно. Мінус вентиляторів просто піде до плати роутера.

Місце впайкі мінуса від вентиляторів

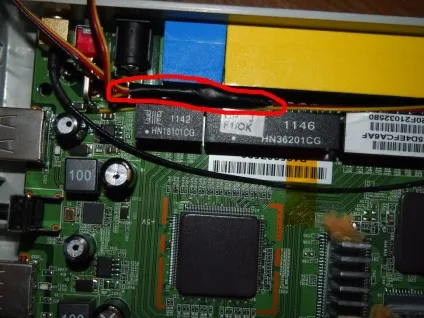

Місце впайкі плюса до вимикача харчування роутера

Резистор на 62 Ом (а) під шаром ізоляційної стрічки

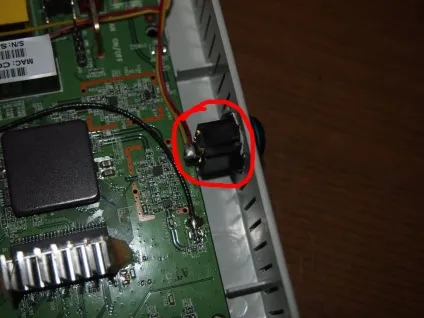

Вимикач для вентилятор вид зсередини

Вимикач для вентилятор вид зовні

Робота по установки вентилятор була завершена, і залишалося намазати свіжої термопасти і закрити роутер.

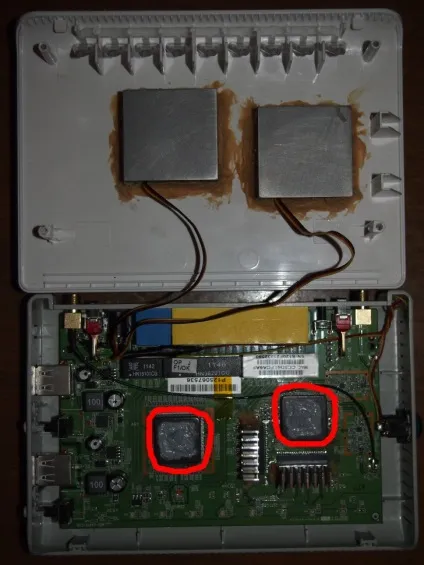

Фото з нанесеною термопастою

Ну і на останок ще пару фото зібраного роутера.

Висновок: ІМХО з коробки роутер Zyxel Keenetic Giga має дуже багато недоліків. Тут мною розглянуті тільки апаратні недоліки, виявлені в ході експлуатації. Так само є і недоробки з боку програмної частини, які знайдені, ну про це вже не в даній темі. Мета даної статті була не в якому разі не відштовхнути від покупки даного роутера, мета статті була показати проблеми і шляхи їх вирішення. Всім вдалих покупок, спс за увагу ;-)
