Сендвіч труба своїми руками як виготовити сендвічние труби для димаря, як самому зробити

Завдяки своїй конструкції, сендвіч труби стали останнім часом досить популярні в якості димоходів для котлів або печей в приватних будинках, лазнях чи інших будівлях. У цьому матеріалі ми розповімо про те, яка їхня будівля і як самому зробити сендвіч трубу для димоходу.

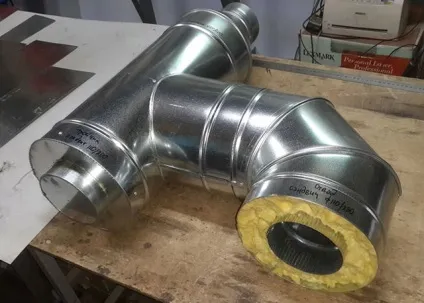

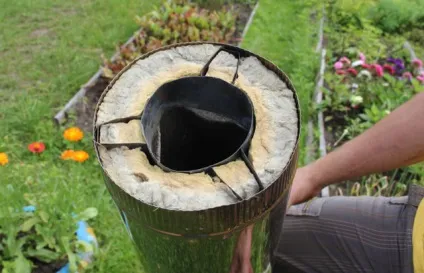

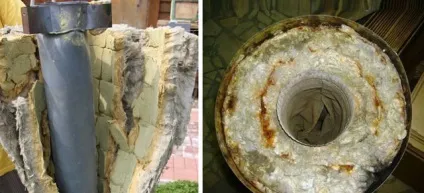

За своєю конструкцією сендвіч труба являє собою вставлені один в інший циліндри з різним діаметром, в простір між якими поміщений ізолятор з базальтової вати, наприклад. Самостійно спорудити такий димар за великим рахунком не складно, однак, варто ознайомитися з деякими тонкощами.

Переваги і недоліки

У промислових умовах для внутрішнього шару сендвіча використовують нержавіючі вироби, а для зовнішнього - труби зі сталі з цинковим покриттям. При цьому внутрішній контур покривають теплоізоляцією і поміщають всередину зовнішнього циліндра. В результаті, функціонує така споруда досить ефективно і якісно.

Зверніть увагу, що сендвіч труби промислового виробництва продаються відрізками довжиною до 1 м.

Установка димоходу з сендвіч виробів не займає багато часу і сил - з усіма роботами можна впоратися за день. Далі наведемо ряд переваг і недоліків таких труб.

Серед достоїнств подібних конструкцій можна назвати:

багатозадачність - використовувати такі труби можна в будівлях з будь-яких матеріалів;
займають мінімум простору;
зручність транспортування;
сендвіч труби може встановити навіть новачок в будівельній справі, оскільки це дуже просто і швидко;
лаконічний і приємний зовнішній вигляд;
протипожежна безпека - це один з найкращих варіантів димарів за цим показником;
наявна кроквяна система даху не створює ніяких перешкод для установки труби сендвіч;
завдяки наявності декількох шарів, в такій трубі накопичується набагато менше сажі і майже не утворюється конденсат, тому очищення її потрібно помітно рідше;
сендвіч труба здатна в повній мірі захистити мешканців від впливу токсичних продуктів горіння.

А ось недоліків у подібних конструкцій дуже мало, хоча вони все ж є:

ціна на сендвіч трубу досить істотна;
оптимальний термін служби таких виробів становить всього близько 15 років.

Якщо ж ви хочете виготовити сендвіч трубу своїми руками, то такий димар обійдеться вам значно дешевше, ніж, скажімо, складений з цегли. При цьому вийде цілком надійний димохід, а складнощів з установкою і складанням виникнути не повинно.

Збірка сендвіч труби для димаря своїми руками

Для того щоб зробити сендвіч трубу своїми руками вам будуть потрібні такі матеріали:

лист нержавіючої сталі;
лист сталі з цинковим покриттям;
теплоізоляція.

Як утеплювач для саморобної сендвіч труби слід вибирати такий матеріал, який буде, перш за все, пожежостійкість. За товщиною такий шар може коливатися в межах 3-6 см. Як варіант, як прошарок може бути використаний поліуретан або керамзит.

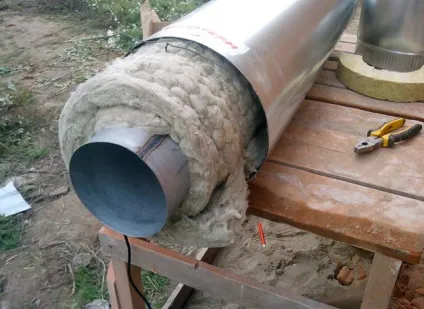

Техніка складання сендвіч труби включає такі кроки:

Листовий метал згортають, щоб отримати циліндри потрібного діаметру. Місця стикування країв з'єднують звареним швом або спеціальними замковими механізмами.

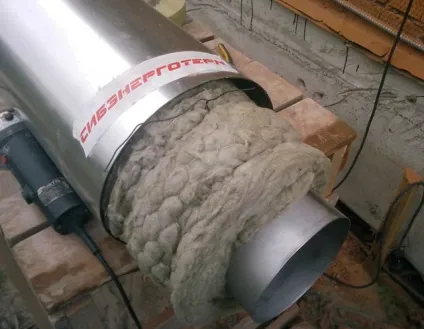

Циліндр з нержавіючої сталі, який буде розташований всередині конструкції, обертають рулонних утеплювачем.
Після цього готову деталь вставляють у зовнішній контур з оцинковки.

Варто відзначити кілька важливих тонкощів процесу складання саморобної сендвіч труби для димаря:

Перед установкою труби варто подбати про спорудження захисного короба. Це дозволить виключити прямий контакт труби з елементами перекриття і підвищить пожежну безпеку всього димоходу.
Внутрішній простір короба після установки сендвіч труби своїми руками заповнюють керамзитом, що забезпечує додаткову теплоізоляцію.

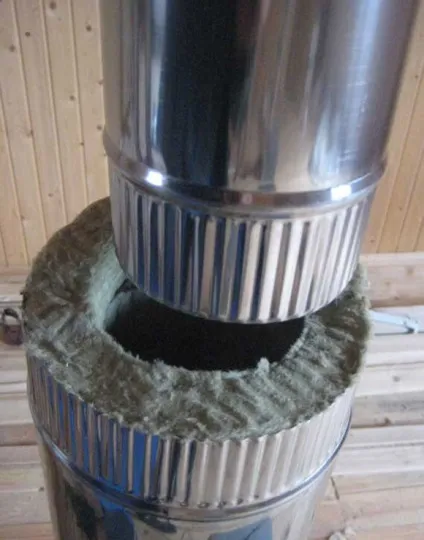

Внутрішній відрізок димоходу монтується з труб, встановлених вгору розтрубами.
Зовнішній ділянку димовідведення надягають на нижній відрізок, використовуючи розтруби.

По завершенні збирання самої труби для димаря, можна приступати до її встановлення на місці. Тут вам знадобиться докладна інструкція.

Попередня підготовка перед установкою димової сендвіч труби

Зверніть увагу на такі важливі моменти, які потрібно врахувати під час установки димовідводу:

Заборонено монтувати труби сендвіч безпосередньо над топкою, оскільки це може привести до швидкого прогорання і псування димоходу. Спочатку слід встановити жолоб з вогнетривкого матеріалу, що починається в топці. А вже до нього можна приєднувати димову трубу.
Якщо сендвічние труби для димаря своїми руками проходять поблизу вогненебезпечних відрізків системи, то їх потрібно покривати додатковим шаром теплоізоляційного матеріалу, інакше, може стати причиною пожежі.

Першим кроком до правильної і грамотній установці сендвіч буде складання докладного проекту. Він являє собою детальний план прокладки труби, який буде в конкретній ситуації найбільш прийнятним. Тобто, проект складається з урахуванням особливостей побудови і опалювального обладнання. Далі приступають до розрахунку кількості матеріалу, необхідного для успішного монтажу димаря. В даному випадку значення матиме й те, віддаєте перевагу ви використовувати фабричну продукцію, або виготовити сендвіч трубу самостійно.

Якщо роботи проводяться з уже готовими трубами промислового виробництва, то процес розрахунків буде значно простіше і набагато точніше, адже такі вироби мають стандартні розміри. У той же час для складання такого димоходу своїми руками потрібно буде запастися матеріалом з деяким запасом.

Після закупівлі витратних матеріалів можна приступати до розмітки, яка потрібна для правильної і рівною установки труби без кривизни і відхилень. Досить часто майстри використовують кронштейн для сендвіч труби, нанести розмітку під який, дуже просто. Прокладаючи труби таким способом, слід застосовувати патрубки, захищені теплоізоляцією.

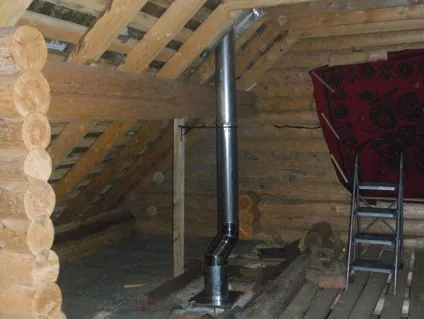

Заздалегідь слід продумати, де саме труба буде проходити крізь перекриття, і підготувати отвір під неї. У підготовлений проріз монтують шар термоізоляції і встановлюють патрубок. При цьому між патрубком і сендвіч трубою повинен залишитися деякий зазор, що дозволить якісніше відводити тепло від димоходу.

Які розрахунки потрібні для коректного розміщення труби

Висота внутрішнього відрізка димоходу до покрівлі, як правило, прописана в проекті будинку.

Однак є ще ряд нормативів, на які слід звернути увагу при розрахунку висоти димової труби над дахом:

якщо покрівля плоска, то димар повинний підніматися над нею на 50 см;
для установки на даху, яка виготовлена з пожежонебезпечних матеріалів, димохід повинен досягати 1 м у висоту;
в тих випадках, коли від димоходу до коника покрівлі відстань перевищує 3 м, висота труби повинна досягати умовної лінії, проведеної в 10º нижче коника;
для тих ситуацій, коли відступ між коником і димоходом становить не більше 1,5 метрів, висоту димаря потрібно робити не нижче 0,5 метра.

Таким чином, зробити сендвіч трубу своїми руками зможе кожен бажаючий, адже на ринку можна знайти всі необхідні матеріали для цього.

Порядок установки труби сендвіч

Розмістити димохід з сендвіч труби можна або через стіну, або через дах - все залежить від особливостей будови і можливостей господарів.

Установка через стінку проводиться, як правило, в тих випадках, коли провести висновок труби через дах не представляється можливим, або господарі не бажають робити зайві дірки в дорогому покрівельний матеріал. Варто відзначити, що дана конструкція відрізняється більшою безпекою, адже розташована вона зовні будинку.

Варто зауважити, що в даному випадку небезпека загоряння збільшується при наявності горизонтального відрізка труби великої протяжності. У ньому рух повітря відбувається повільніше, він може застоюватися, в результаті чого стінки труби сильніше розігріваються в порівнянні з вертикальними ділянками. Крім того, не вітається облаштування горизонтальних відрізків в системах зі слабкою тягою. Максимальна довжина труби, розташованої горизонтально, не повинна бути більше 1 м.

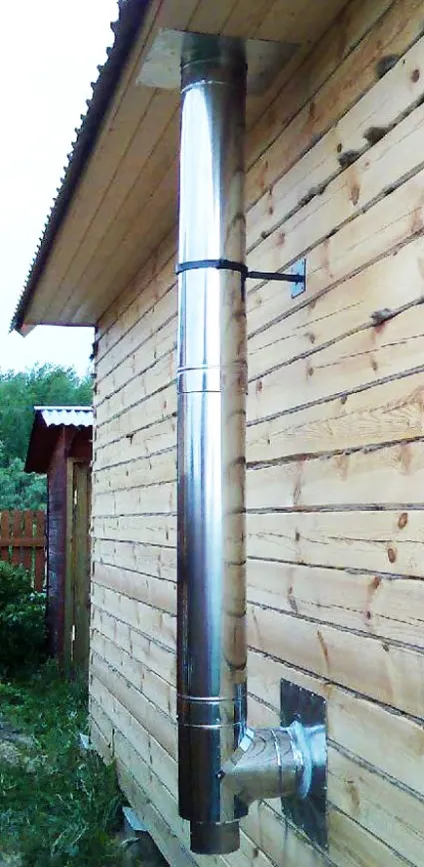

Особливості установки сендвіч труби крізь стіну:

Зазор між стіною будинку і димарем потрібно заповнити термоізоляційним негорючим матеріалом, особливо, якщо споруда дерев'яна.
На горизонтальному відрізку димоходу обов'язкова установка трійника з заглушкою.
Пристрої, здатні фіксувати сендвіч трубу із зовнішнього боку будинку, мають у своєму розпорядженні з кроком в 50 см. При установці кронштейнів слід враховувати будівельні норми, що визначають вагу труби, на який вони розраховані.
В димохід не повинна потрапляти волога від опадів і різне сміття.

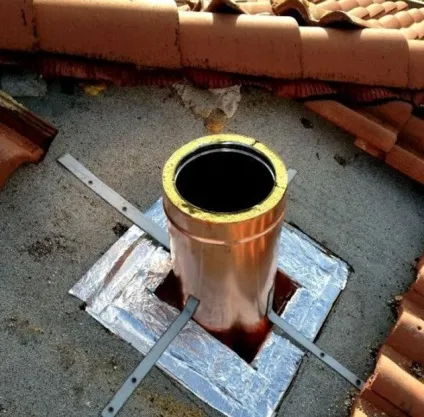

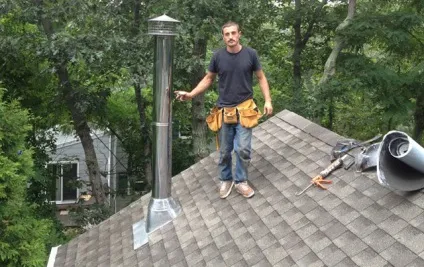

Однак набагато частіше установку димоходу виробляють все-таки через дах. Актуальним такий спосіб буде і в тих випадках, коли опалювальне обладнання розташоване посеред приміщення, так що вивести трубу через стіну неможливо і невигідно.

Установку димової труби крізь покрівлю завжди потрібно починати від печі, рухаючись вертикально.

Особливості даного способу монтажу наступні:

Заборонені будь-які виступи на конструкції труби.
Максимальна температура всередині працюючого димоходу не може бути вище 500 ℃.
При відведенні труби варто простежити, щоб кут не перевищував 30º.
На всіх похилих секціях димовідведення виключені будь-які чужорідні вкраплення або шорсткість, інакше, вони можуть заважати вільному виходу чадних газів і диму назовні.
Не можна допустити, щоб перетин вертикальних і похилих відрізків труби відрізнялося.

Варто враховувати ще й матеріал, з якого виготовлена покрівля будинку. Якщо вони горючі або маю слабку пожежостійкість, то буде потрібно установка додаткових пристроїв - іскроуловлювачів. Їх можна зробити з металевої сітки з розміром вічка 50 × 50 мм.

Зверніть увагу, що димохід на даху також потребує захисту від попадання різного сміття і опадів. Для цього на кінці сендвіч труби зазвичай поміщають спеціальний козирок. Однак такий елемент повинен тільки захищати від вологи, але не створювати перешкод для виходу диму і чадних газів з труби.

Ну і останній момент, на якому варто зупинитися. Згідно СНиП та будівельним нормативам поблизу димоходу не повинні проходити лінії електропроводки, інакше дуже великий шанс неконтрольованого спалаху. Так що не варто нехтувати цим правилом.
