Особливості конструкції даху дерев'яних будинків.
Тут на всіх картинках будуть показані будинку з звичайного бруса. просто тому, що зроблені з колод стіни мені поки важко малювати на комп'ютері. А в загальному, все що буде говоритися, відноситься в рівній мірі і до брусові домівках і до рублених.
Отже, всі дерев'яні споруди в залежності від особливостей будівництва даху будинків можна розділити на два види:
- з каркасними фронтонами;
- з фронтонами з бруса або колод.
I Варіант:

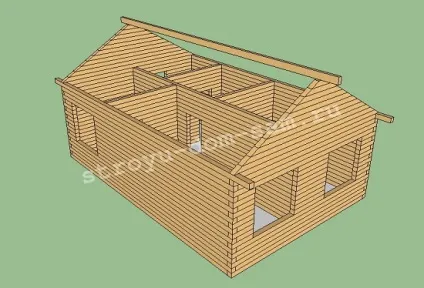

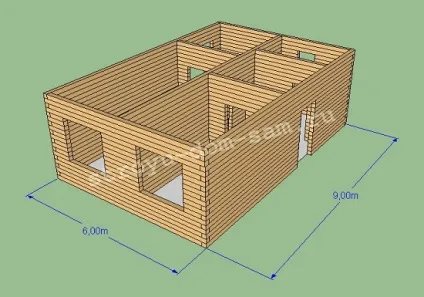

Припустимо у нас є коробка будинку, показана на рис.1:
Ми можемо побудувати або двосхилий дах з похилими кроквами, з опертям останніх на балки перекриття (див. Рис.2):

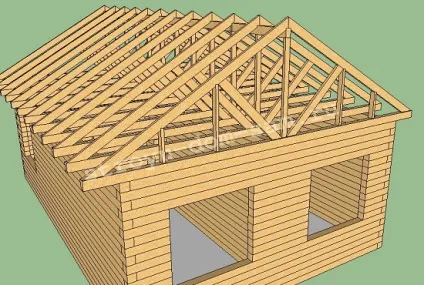

Або на такому будинку ми можемо зробити дах з висячими кроквами з опертям останніх також на балки перекриття, як показано на рис.3 або як докладно описувалося тут ...
Ми бачимо, що тут немає конькового бруса, що спирається на середню несучу перегородку. Верхні кінці крокв спираються один на одного через коньковую дошку. Роль затяжок виконують балки перекриття.
II Варіант:

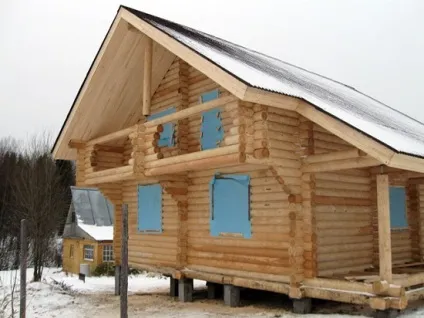

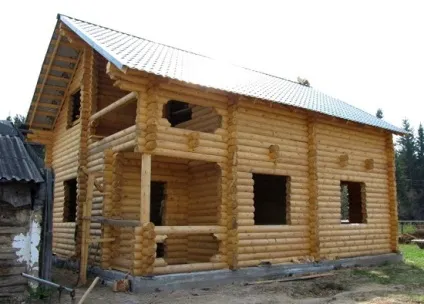

Тепер давайте поговоримо про особливості дахи будинків з фронтонами з бруса або колоди. Головною їх особливістю є те, що фронтон схильний до усадки, тобто згодом його висота змінюється (зменшується), відповідно змінюється і кут нахилу скатів (також зменшується). До чого це може призвести? Давайте подивимося на малюнок 4:
Ми взяли ту ж коробку будинку і зробили фронтони з бруса. На них поклали коньковий брус, щоб встановлювати наслонние крокви. Звичайно, при такій довжині очевидно, що коник не витримає. Кому то тут може прийти в голову думка поставити під нього вертикальні стійки, спершись їх на середню перегородку.
Але скажімо так, думка ця дуже погана. Висота цих стійок з часом не буде мінятися, тому що усушка деревини уздовж волокон складає всього лише 0,1-0,3%. Висота ж фронтонів може зменшитися до 8-10%. Тобто при висоті фронтону в 1,5 метра, він може сісти на 12-15 см. Уявіть, що при цьому відбудеться з дахом.

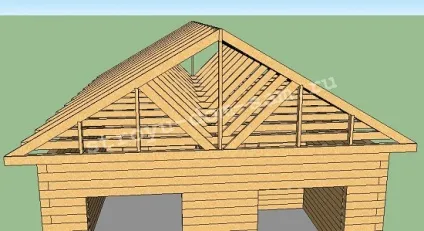

У зв'язку з цим, якщо ми хочемо зробити фронтони з бруса (колоди), середня перегородка повинна бути зібрана до самого верху і осаджувати разом з фронтонами. На малюнку 5 для прикладу показані кілька будинків, де коньковий брус при усадці будинку буде опускатися рівномірно:
Тепер трохи про закріплення нижніх кінців крокв на будинках з фронтонами з колоди або бруса.
Якщо ми представимо процес усадки фронтону і відповідно опускання вниз верхнього кінця крокви, то стає очевидним, що нижній кінець крокви при цьому буде зміщуватися щодо стіни, тобто як би сповзати вниз. Але як в такому випадку закріпити крокви, щоб забезпечити його рухливість. Способи кріплення крокви до мауерлату, які ми розглядали раніше, тут не підходять. А схема з обпиранням крокв на балки перекриття в даному випадку взагалі не може бути застосована.
Як виконується дане з'єднання показано на малюнку 6:

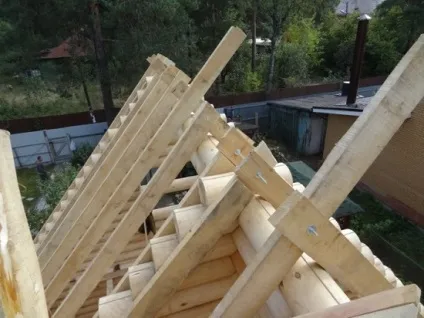

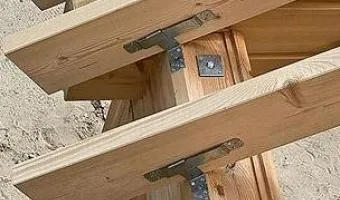

На брусі або колоді робиться неглибокий пропил (стопи не запилюється) і встановлюється спеціальна змінна опора. Потрібно стежити за двома моментами. «Скользячку» повинна стояти перпендикулярно до крокви, і при установці вона повинна бути зведена в крайнє нижнє положення (як показано на фото вище), щоб забезпечити максимально можливий хід крокви при усадки фронтону.

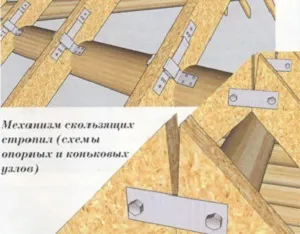

Також свої особливості має з'єднання крокв між собою вгорі на конику. Вони повинні мати можливість трохи змінювати при усадки кут нахилу. Два найбільш простих способи, як це забезпечити показано на малюнку 7:
Отже, підіб'ємо підсумок. У дахах з фронтонами з колод або бруса крокви при усадки повинні мати можливість рухатися і ніщо не повинно цьому заважати. На такі крокви не ставляться ніякі затяжки і додаткові проміжні стійки. З'єднання також робляться рухливими.
