Нанесення розмірів на машинобудівних кресленнях
При нанесенні розмірів на машинобудівних кресленнях, необхідно дотримуватися правил, згідно з ГОСТ 3458-59, крім написаних у статті: Нанесення розмірів в геометричному і проекційному кресленні.
1) Кожен розмір повинен вказуватися на кресленні тільки один раз (на одному виді). Повторення цього ж розміру (на іншому вигляді) не допускається.
2) Нанесення розмірів у вигляді замкнутого ланцюжка не допускається, за винятком випадків, коли один з розмірів ланцюжка показаний як довідковий, без граничних відхилень; його укладають в дужки або пишуть застереження справ (довідковий).
3) Розміри деталі, яка піддається покриттю, за винятком розмірів різьблення, повинні ставитися до деталі до покриття.
4) Для вказівки габаритного розміру предмета, зображеного з розривом, розмірну лінію слід проводити повністю (фіг. №580).
5) Розмірна лінія предмета, накресленого тільки до осі симетрії або з обривом, повинна бути проведена трохи далі осі чи лінії обриву (фіг. 581).
6) Всі розміри, що відносяться до одного і того ж елементу, рекомендується по можливості зображати на тому вигляді, на якому цей елемент показаний найвиразніше (фіг. 582).
7) Для вказівки лінійних розмірів дуги при великому куті допускається проводити виносні лінії радіально, причому розмірна лінія повинна бути з'єднана з даної інший суцільною тонкою лінією (фіг. 583).
8) Якщо на зображенні предмета, хоч я знаю форма квадратного елемента, допускається розмір квадрата вказувати на кшталт 18 X 18 (фіг. 584, а) або перед розмірним числом боку квадрата наносити знак □ (фіг. 584, б).
9) При вказівці радіуса або діаметра сфери слід перед розмірним числом писати Сфера (фіг. 585, а). Допускається писати слово Сфера під полицею лінії-виноски (фіг. 585, б).

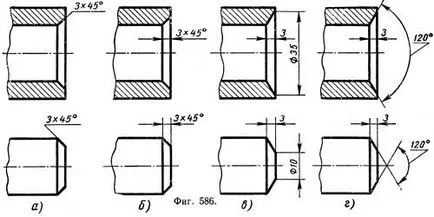

10) Розміри фасок, виконаних під кутом 45 °, вказують на кресленні одним позначенням (наприклад, 3 X 45 °) і наносять, як показано на фіг. 586, а і б, а розміри фасок, виконаних під іншими кутами, показують на чертеже- двома окремо розташованими розмірами (двома лінійними або одним лінійним і одним кутовим (фіг. 586, віг)).

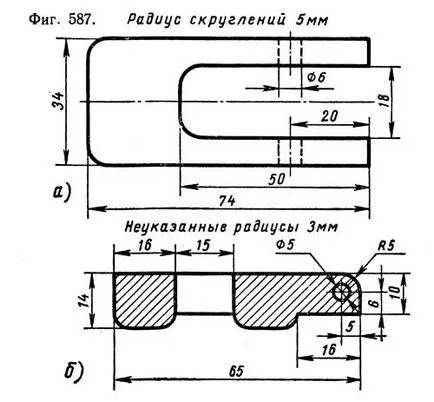

11) Якщо радіуси заокруглень, згинів і т. П. На всьому кресленні однакові або будь-якої радіус є переважаючим, то рекомендується замість нанесення цих радіусів робити на полі креслення напис по типу Радіуси заокруглень 5 мм, Зовнішні радіуси згинів 10 мм, Незазначені радіуси 3 мм і т. д. (фіг. 587).
12) З метою скорочення числа видів допускається вказувати відповідним написом товщину або довжину деталі (фіг. 588).

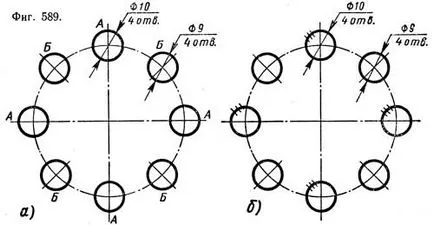

13) Якщо на кресленні є кілька груп елементів, близьких за розмірами і обрисами, то рекомендується однакові елементи позначати однаковими літерами (фіг. 589, а) або однаковими умовними знаками (фіг. 589,6) і наносити розміри для кожного різновиду елементів тільки один раз.

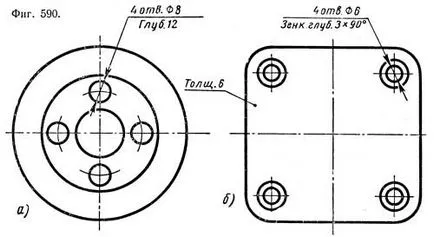

14) Допускається нанесення розмірів однакових елементів по типу, зазначеному на кресленні (фіг. 590, а і б).

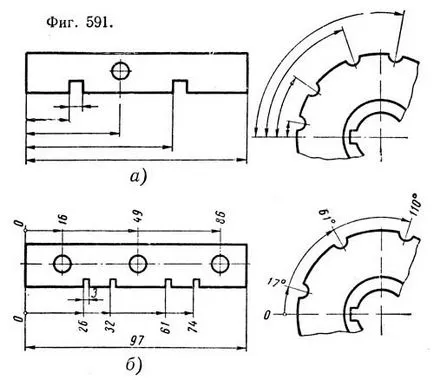

15) Ряд суміжних розмірів можна наносити від загальної бази (фіг. 591, а).
16) При великій кількості суміжних розмірів рекомендується проводити одну розмірну лінію від позначки 0 (фіг. 591, б).
17) Допускається координатний спосіб нанесення розмірів із зазначенням розмірних чисел в зведеної таблиці (фіг. 592).
18) На монтажних кресленнях для вказівки глибини або висоти споруди або її елемента від будь-якого від-рахункового рівня, прийнятого за нульовий, рекомендується застосовувати знак над яким наносять на полиці розмірне число (фіг. 593).
19) На складальних чер тежах металевих конструкцій при вказівці розмірів складових частин рекомендується на першому місці наносити умовний знак, схематично показує форму перетину, наприклад 2 | _ 25 × 16 × 3 - 1200 (фіг. 594).
Умовні знаки, що показують форми перерізів основних видів прокатної сталі, показані на фіг. 595.
