Найпростіший зварювальний інвертор

Добрий час доби шановні Новомосковсктелі моєї теми, тут я хочу представити на Ваш огляд саморобний зварювальний інвертор. який під силу повторити (виготовити) практично будь-якій людині. володіє базовими знаннями в електроніці і вміє поводитися з інструментом і вимірювальним обладнанням. Такий зварювальний апарат можливо стане незамінним помічником в майстерні домашнього майстра на всі руки.
Отже приступаємо до складання.

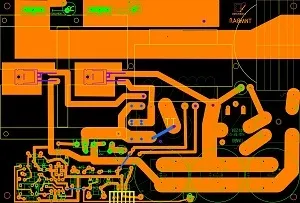

Насамперед нам потрібно виготовити друковану плату, дуже бажано для її виготовлення взяти стеклотекстолит товщиною не менше 1.5 мм, а краще не менше 2 мм. Так як вона буде на собі нести практично всі досить важкі елементи. Безумовно можливо виготовити ПП за своїми ескізами та винести все важкі елементи за її межі, але на даному етапі розглянемо саме варіант з компонуванням на одній платі.

далі нам доведеться виготовити зварювальний трансформатор, штука цікава, за своєю природою, так як використовувати такий трансформатор можна буде тільки в складі імпульсного блоку живлення, яким по суті і є зварювальний апарат.
Для початку нам потрібно підібрати відповідний феритове магнітопровода, форма його не настільки важлива, так як виготовити можна як на тороідальному, так і на П образному або Ш образному магнитопроводах, вся справа в тому. що є у нас під руками або до чого є доступ за осудну ціну.
Спочатку рекомендується муздрамтеатр від виробника epcos Е65, але можливо використовувати і інші відповідних габаритів і з близької магнітною проникністю матеріалу.
Слід виготовити каркас самому з склотекстоліти, або ж взяти готовий, особисто я взяв уже готовий, сильно заморочуватися не став, тому що ціна у нього цілком доступна.
Для обмоток дуже бажано використовувати новий провід, або як мінімум провід в хорошій ізоляції. Між кожним шаром дроти - слід пройтися епоксидною смолою і зверху обмотати шаром малярського скотча або іншого не горючого матеріалу. У моєму випадку був використаний провід ПСДКТ, його ізоляція від початку передбачає використання дроти в дуже важких температурних умовах з агресивним середовищем. Ось його якраз ми і застосуємо в нашому апараті.
Всі обмотки слід мотати в одному напрямку.
першій йде первинна обмотка, потім шар ізоляції з просоченням, за нею вторинна, просочення, обмотка розмагнічування, пропітака з ізоляцією, вторинна обмотка для саможивлення і можливий намотування ще одного шару первинної обмотки. Але можна обійтися і одним шаром. Намотування * бутербродом * знижує індуктивність магнітного розсіювання, що позначається на зниженні рівня викидів назад в ключик. Але так як ми будемо використовувати транзистор з напругою К-Е мінімум на 900В. то такий варіант обмотки не обов'язковий, сплески все одно будуть нижче цього значення напруга, але якщо Ви сумніваєтеся в своїх здібностях і мотати трансформатор вперше, то слід все ж мотати * бутербродом * і використовувати провід меншого діаметру, щоб укласти все необхідне кількість витків.
