Монтаж сип кабелю відео-інструкція проведення робіт

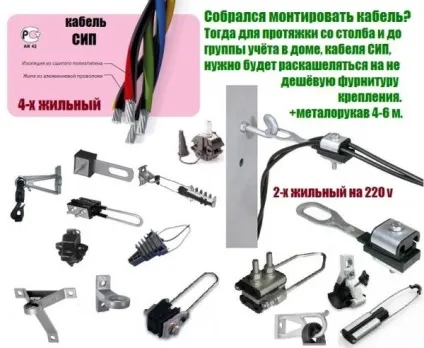

Спорудження нових електричних ліній або реконструкція старих вимагає певного підходу до монтажних робіт, які позначені правилами і стандартами. Наприклад, в лініях напругою 0,38 кВ застосовуються самонесучі проводу СІП ізольованого типу. Саме такі електричні лінії гарантують високу надійність експлуатації, плюс до всього ремонт СІП проводам необов'язковий. Тому сама експлуатація СІП ліній вимагає тільки профілактичних оглядів, які проводяться з певною періодичністю. Мета цієї статті - монтаж СИП, за якими правилами проводяться монтажні роботи.

Вимоги до монтажу, його етапи

• Сам монтажний процес починається з розчищення траси. Необхідно зрізати дерева або великі гілки, які можуть стосуватися повітряної лінії, і які можуть заважати встановленню опорних стовпів.
• Далі проводиться розкочування самого проводу СІП і його регулювання. Тут є дуже важливий момент. Проводи не повинні стосуватися бетонних опор і металевих конструкцій, а також землі.

Увага! Якщо проводиться прокладання нової траси, то металеві кріпильні вироби повинні бути прикріплені на опорах ще до їх установки. Це спрощує сам процес кріплення, адже нагорі це зробити буде непросто. У всякому разі, для цього буде потрібно спецтехніка або доведеться електрикам використовувати кігті.

• Що стосується кріплення кронштейнів, то вони встановлюються на опорах у верхній їх частині, що скріплюються металевою стрічкою. При цьому кінці стрічки між собою кріпляться спеціальним пристроєм, який називається скреп. Це пристосування, по-перше, закріплює стрічку, по-друге, стягує її, по-третє, прибирає її надлишки.
• Проводиться установка опорних стовпів в підготовлені заздалегідь колодязі. Тут важливо дотримати їх орієнтацію, тобто, кронштейни всіх стовпів повинні бути спрямовані в одну сторону.
• Далі, проводиться монтаж проводів.

Монтаж проводів СІП

Необхідно звернути увагу на те, що установка і кріплення проводу СІП (його технічні характеристики визначають повітряну установку) здійснюється тільки на основі технологічних карт і схем, для чого використовуються певні інструменти, прилади, арматура і механізми. Сам монтажний процес можна проводити тільки при температурі не нижче + 20С.

Попередньо провід СІП розгортають, використовуючи канат-лідер і розгортальні ролики. Дана монтажна технологія забезпечує захист самого проводу від механічного пошкодження, плюс забезпечує якість довгострокової експлуатації всієї електричної повітряної траси. Звичайно, дотримання вимог техніки безпеки є основним правилом монтажу СІП дроти. Необхідно відзначити, що дроти можна розкачати і вручну без використання спецтехніки. але для цього повинні бути враховані певні умови:

• Перетин СІП дроту не повинно бути більше 50 мм ².
• Максимальний проліт між опорними стовпами не більш 100 м.

До речі, ці умови часто можна зустріти в заміських селищах, тому монтажники весь процес проводять, не використовуючи розкочувальних механізмів.

Раскатка СІП вручну

На які етапи ділиться ручна розкочування СІП?

• Встановлюється барабан з проводом.
• Проводиться з'єднання СІП з канат-лідером.
• Раскатка здвоєного матеріалу по роликам.
• Здійснюється кріплення проводу і його натяжка.
• Кріплення в затискачах.

А тепер деякі основні моменти ручного монтажу. Барабан встановлюється від першої опори на відстані не менше висоти самого стовпа, зазвичай воно більше. Канал-лідер до проводу кріпиться верлюгой і монтажним панчохою. На сам стовп встановлюється ролик, підтримуваний ременем. На інші проміжні стовпи ролики встановлюються за допомогою гаків.

Тепер сам монтаж. Воно має проводитися паралельно установці роликів на опорах. Тобто, встановили ролик, добре його закріпили, після чого через нього протягують канат-лідер, далі пучок самого проводу. Все це робиться нагорі, так що одна людина повинна там знаходиться. Решта працівників допомагають розгортати барабан і подавати ролики і інструменти.

Увага! Раскатка барабана, а, значить, і самого кабелю повинна проводитися з швидкістю не більше 5 км / год. Як вже було сказано вище, при цьому сам провід не повинен торкатися металевих, бетонних поверхонь, а також грунту.

Тепер можна проводити натяжку електричної траси. Для цього на першому стовпі прикріплюється лебідка, на якій встановлений динамометр, і жаба (це тендер). За допомогою лебідки проводиться натяжка, при цьому стан якості провисання визначається за спеціальними таблицями. Перед натяжкою протилежний кінець дроту необхідно закріпити на останньому стовпі анкерним затискачем. При цьому залишається не дуже довгий вільний кінець, який в подальшому використовується для подальшого підключення або з'єднання з іншою ділянкою. Якщо натяжка закінчена, то треба дати деякий час, щоб провід ще провис під власною вагою. Якщо розмір провиса після цього не змінився, то можна переходити до наступного етапу. Якщо провис збільшився, то доведеться підтягти СІП лебідкою.

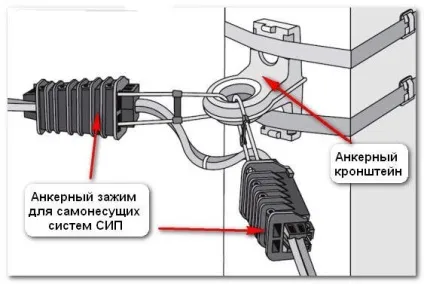

Тепер на обох стовпах треба закріпити провід анкерними затискачами наглухо. Сам джгут стягується тільними хомутами. Після чого можна зняти лебідку і підрізати кінці кабелю під необхідний розмір. На проміжних опорах СІП провід з роликів укладається в підтримують затискачі.

Так як по опорних стовпів буде прокладатися і нульова жила, і фазні, то між ними обов'язково встановлюються так звані отделітельний клини. Нульова жила укладається в затиск, а фазні жили встановлюються на відстані 15 см від затиску і кріпляться стяжними хомутами по різні боки від нього. Третя фаза закріплюється на середньому стяжних хомутів. Він, в свою чергу, вставляється в спеціальний отвір, розташоване в самому затиску.

Все, можна вважати, що одна ділянка провода СИП закінчений.

Як з'єднати ділянки

Для того щоб з'єднати між собою два кінця проводу СІП, необхідно використовувати спеціальний затискач. Він герметичний і дуже міцний. Тому перед з'єднанням кінці двох ділянок зачищаються і вставляються в затиск. Далі, на нього надівається матриця (вона шестигранна) ручного гідравлічного преса. Після чого прес приводиться в дію рукояткою. Качати треба до того, поки матриця не стиснеться до кінця.

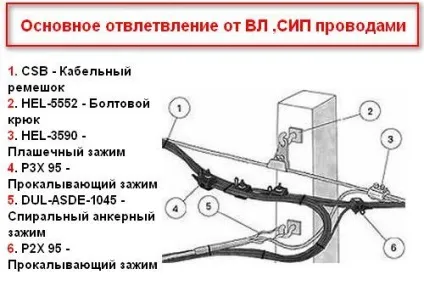

Якщо є необхідність провести відгалуження від основної траси, то найкраще використовувати проколюють затискачі. Тут немає необхідності очищати СІП провід від ізоляції і проводити пряме з'єднання жив. Просто треба встановити затиск і створити необхідне на нього тиск. При цьому зубці контактних пластин проникнуть крізь ізоляцію і щільно стикнуться з голим проводом. Для герметизації кінців затиску встановлюють спеціальні ковпачки.

Висновок по темі

Ось такі вимоги і така технологія використовується для прокладки повітряної лінії, де в якості проводу використовується СІП, технічні характеристики якого дають можливість використовувати його на відкритому повітрі. Інструкція прокладки траси досить проста, немає особливих обмежень. Головне - точно слідувати монтажної технології ізольованих самоутримних проводів. До речі, при підведенні до будинку на його стіні необхідно встановити анкерний затискач. Він і буде кінцевим кріпильних елементом. І останнє - монтаж проводу своїми руками зробити не проблема, але цього робити не рекомендується. Нехай цим займаються професіонали.
