монолітний пояс

У цій статті ми розберемо, що таке монолітний пояс, навіщо він потрібен, як правильно його зробити і як краще заливати, варіанти виконання бетонного пояси. Це відповідальна конструкція будівлі вимагає особливої ​​уваги.

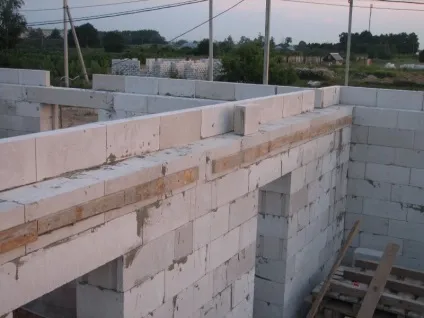

Що таке монолітний пояс?

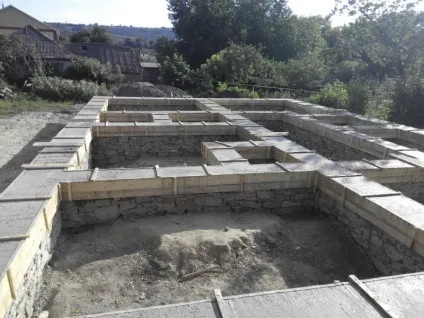

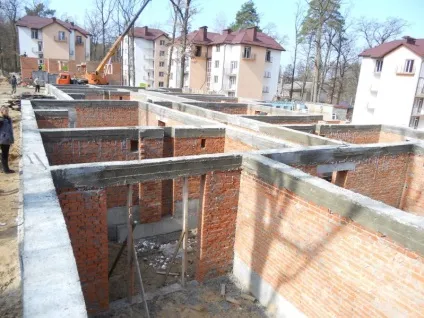

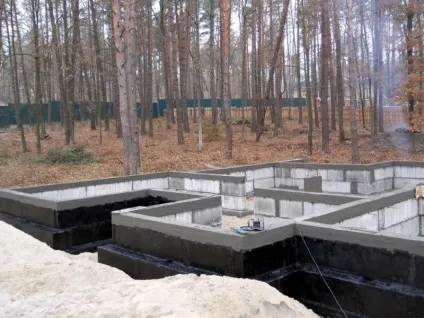

Так називають бетонну конструкцію, виконувану по периметру несучої конструкції (може бути стіна будівлі, збірний ж / б фундамент або фундамент з бутового каменю), на місці переходу від несучої конструкції до елементів, що знаходяться вище і спирається на несучу конструкцію для розподілу навантажень з верхнього елементу (як правило, різноспрямованою навантаження) на площу всієї нижньої конструкції.

Як правильно виконати?

Монолітний пояс виконується в наступній послідовності:

• Підготовка поверхні.
• Армування.
• Монтаж опалубки (якщо робиться У-образний блок, то спершу робиться опалубка, потім армування).
• Утеплення.
• Бетонування.
• Зняття опалубки.
• Заливка бетону.

Як обробити поверхню стіни перед укладанням монолітного пояса?

Перед початком заливки бетону поверхню, на яку спирається монолітний пояс, очищають від льоду, снігу, пилу, масляних плям і т. П.

Подушка під монолітний пояс для керамічного блоку

Перед виконанням монолітного пояса на керамічний блок укладається сітка (кладочна) і робиться невелика суцільна подушка, буквально 5 мм (при необхідності 10).

Для подушки підійде розчин підвищеної марки М200. Подушка не дає потрапити бетонному молочку всередину керамічного блоку. Якщо бетонне молочко заповнить порожнини, керамічний блок почне пропускати тепло і мокнути з боку опалювального приміщення (а там і до грибка недалеко).

Або замість подушки виконується У-образний керамічний блок.

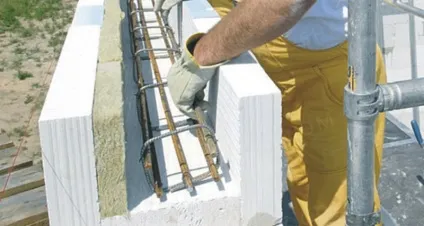

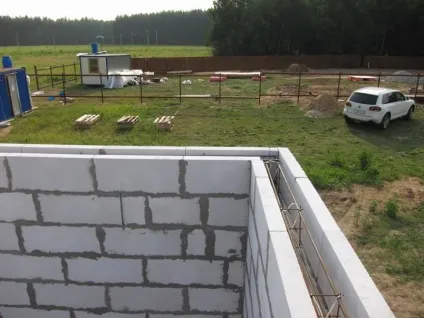

Армування монолітного пояса

Як правило, для горизонтального армування застосовують арматурністрижні А3 d12 мм, а для вертикального - А1 d6 мм.

Важливо! Зв'язки повинні зовні огинати арматуру монолітного пояса

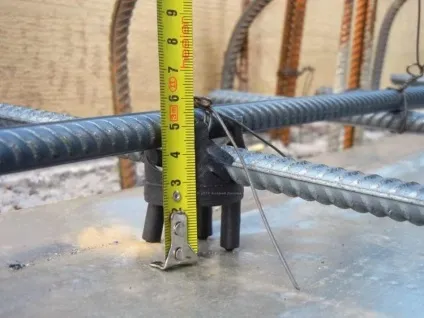

Армування робиться так, щоб з кожного боку залишався захисний шар бетону 3-4 см, тобто арматурна сітка повинна бути вже монолітного бетонного пояси на 6-8 см.

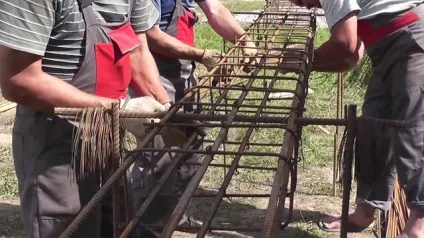

Арматурний каркас зазвичай збирають внизу, на вазі між двох до Злов.

Зібрані сегменти арматурної сітки монолітного пояса піднімають нагору і пов'язують між собою. Головна умова - арматурні стержні в місцях стикування повинні мати нахлест в 40 діаметрів застосовуваної арматури.

У місцях повороту, як правило, викладається 2 сегмента арматурного пояса. Між собою вони пов'язуються арматурними стрижнями, загнутими на 90 ° з нахлестом 50 см + 40 діаметрів застосовуваної арматури (загальна довжина нахлеста при арматурі 12 мм виходить 980 мм).

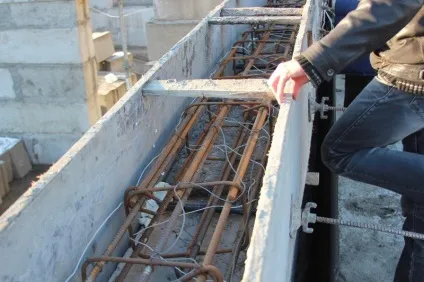

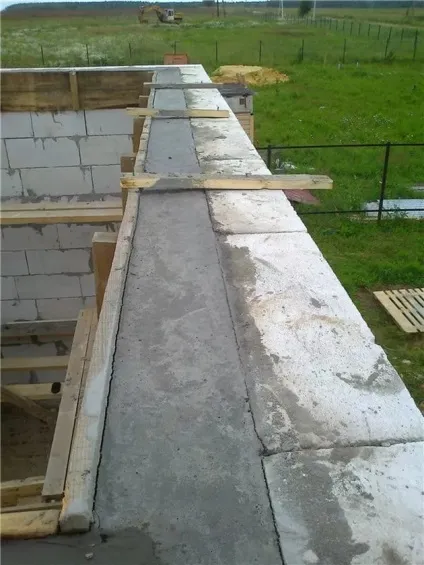

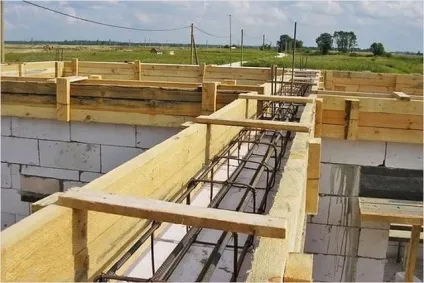

Після підняття і пов'язання арматурного каркаса, якщо є необхідність, робиться опалубка монолітного пояса (можливі У-образні блоки, вони виконують функцію опалубки).

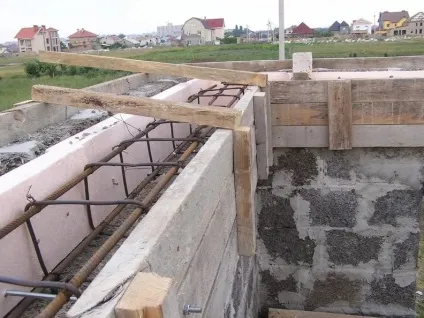

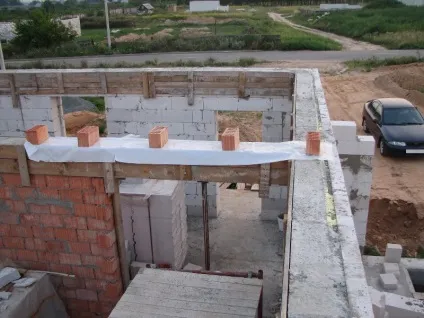

Як влаштувати опалубку?

Головне її призначення - утримати бетон від розтікання в найближчі 5-7 годин. Опалубка може бути різною.

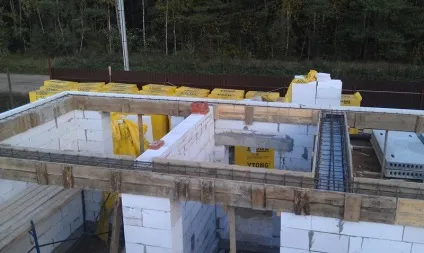

Можуть застосовуватися У-образні блоки.

Як стінки для монолітного пояса можна застосовувати тонкі блоки 100 мм або розрізані навпіл по 50 мм.

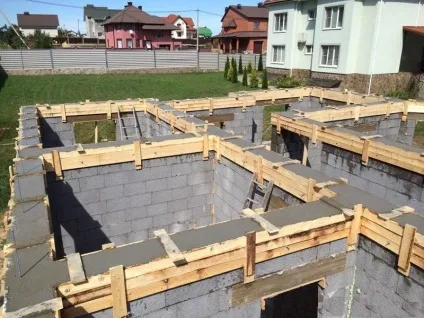

Можна зробити дерев'яну опалубку.

Тут немає переваг, хоча У-образні блоки простіше.

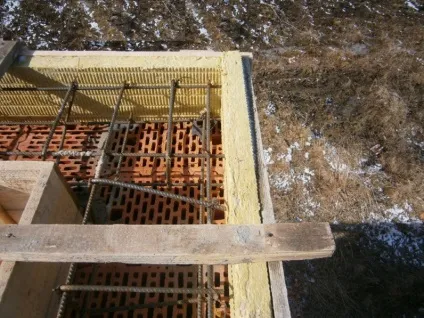

Як правило, монолітний пояс додатково утеплюється, так як бетон має велику теплопровідність, ніж огороджувальні матеріали стіни (керамічний блок, цегла і т. П.).

Утеплення монолітного пояса повинно бути передбачено проектом.

Але для тих, у кого немає проектного рішення, в Ленінградській області треба утеплювати монолітний пояс на 10 см зовні мінеральною ватою для того, щоб не мокла стіна.

Тобто якщо ви збираєтеся робити пиріг стіни з зовнішнім утепленням 5 см, ви повинні утеплити монолітний пояс додатково до основного утеплення на 5 см (тоді 5 см основного утеплення і 5 см додаткового даватимуть 10 см утеплення монолітного пояса).

Утеплення дуже важливо, воно безпосередньо впливає на надійність конструкції будинку і внутрішній мікроклімат будівлі.

Утеплювати монолітний пояс рекомендую мінватою. Багатьох бентежить, що мінвата починає мокнути при заливці бетону. Але це для неї не проблема. Поки йде будівництво будинку, вона висихає і працює як треба.

Утеплення повинно проводитися на стінах, які стикаються з вулицею. Не потрібно утеплювати внутрішні стіни будівлі, навіть якщо по ним йде монолітний пояс.

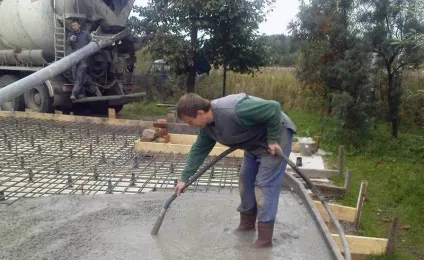

Як правильно бетонувати?

Монолітний пояс виконується з бетону В15. У разі високого будівлі (3 та більше поверхів) - В25.

Всім рада - зробити проект. Проектувальник пропише клас бетону і необхідну арматуру. На 2-поверховий будинок використовують зазвичай бетон В15.

Моменти, які треба врахувати

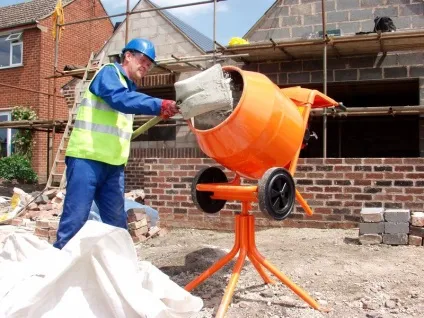

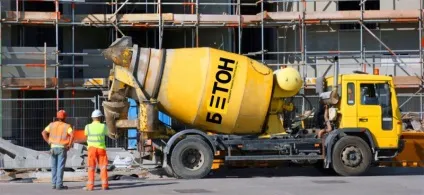

Розчин можна замовити з заводу або виготовити на місці.

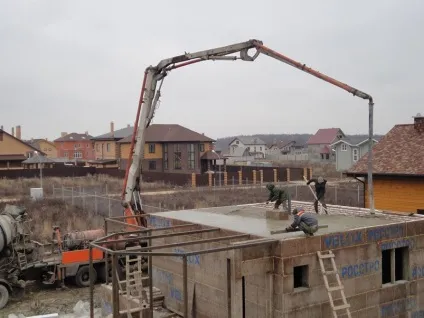

При монтажу монолітного пояса виникає питання: як підняти нагору бетон? Якщо будинок невеликий, то можна і вручну, відрами, накидати розчин в опалубку. Але якщо бетон важкий, потрібно замовити бетононасос - машину, яка піднімає розчин на потрібну висоту. Однак треба знати, що бетон класу В7.5 така машина не зможе подати, а ось від класу В15 і вище запросто.

Бетон повинен укладатися безперервно, перерва не повинна перевищувати 2 години.

Для бетону, що укладається в монолітний пояс, рекомендується використовувати пластифікатори.

Зверніть особливу увагу: треба обов'язково вібрувати бетон!

Якщо бетон не вібрувати глибинним вібратором, в ньому виникають раковини і каверни. Вони неприпустимі в такій відповідальній конструкції.

Як доглядати за бетоном після укладання?

Зволожувати перші 3 дні. Якщо не підтримувати постійної вологості, бетон просто потріскається.

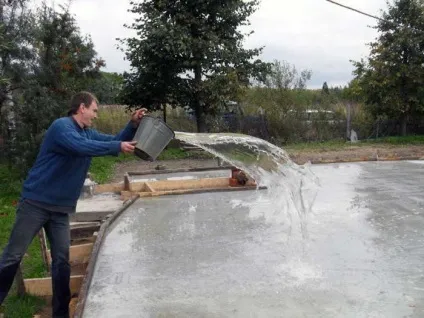

Зазвичай укладають бетон таким чином, щоб опалубка виступала на 2-3 см над ним. Це простір через 2-3 години заливають водою, і виходить водяна прошарок.

Вода з поверхні бетону досить швидко випаровується, тому зверху його накривають або плівкою, або брезентом. Але треба уважно стежити за тим, щоб бетон не висох повністю.

Коли можна знімати опалубку?

Знімати можна через 5 днів (за умови, що температура зовнішнього повітря + 20 °). Можна зняти і через 2 дня при цьому ж умови, але акуратно, щоб не пошкодити бетон.

Через якийсь час можна навантажувати монолітний пояс?

Навантажувати бетон можна тільки при 100-відсотковому наборі міцності, а це відбувається через 28 днів за умови, що зовнішня температура +20 ° С.

За проектним рішенням можливо навантажувати і при 70-процентному наборі міцності, яку бетон набирає за 7 днів при + 20 ° С. Але далеко не завжди можна навантажувати при такій міцності: якщо бетон не витримає навантаження, в кращому випадку справа закінчиться тріщинами, в гіршому будинок завалиться.

До статті додається таблична розкладка, коли і яку міцність набирає бетон.

Як правильно навантажувати монолітний пояс?

Ставити плиту перекриття з нахлестом в 5 см на монолітний пояс зовсім недостатньо! Збірна ж / б плита перекриття повинна заходити на монолітний пояс мінімум на 16 см - це необхідна площа обпирання в місці зіткнення монолітного пояса і бетонної плити.

Те ж саме стосується дерев'яних і металевих перекриттів.

В принципі площа обпирання повинна вказуватися в проекті. Ці подробиці для тих, хто ще сподівається будувати будинок без проекту.

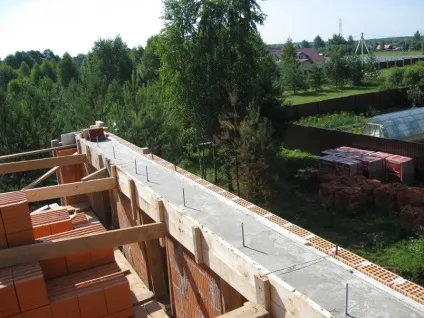

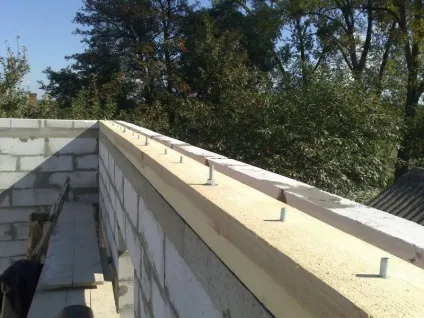

Монолітний пояс для мауерлата

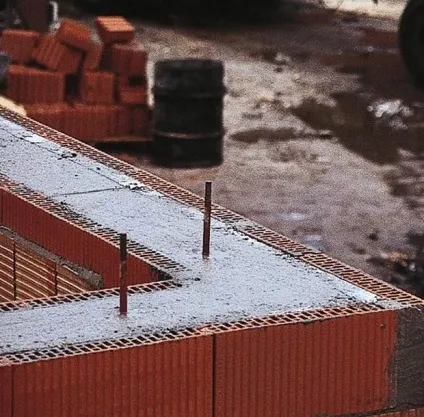

У цьому монолітному поясі немає кардинальних відмінностей від звичайного крім того, що для мауерлата в нього рекомендується закладні деталі. Це можуть бути шпильки d16, загнуті і закладені з кроком 500 мм в тіло бетону перед бетонуванням.

Особливу увагу потрібно звернути на те, що перед бетонуванням частини шпильок, що стирчать після заливки над бетоном, треба замотати, наприклад, скотчем або поліетиленовою плівкою.

Буває, що при укладанні бетону на різьблення потрапляють краплі розчину. І якщо бетон затвердіє, то потім прокрутити гайку на такий шпильці буває не тільки нелегко, але і неможливо.
