Механізації тваринницьких юстирування теодоліта
До початку роботи з теодолітом зовнішнім оглядом перевіряють його стійкість на штативі, плавність ходу піднімальних і Навої-дящих гвинтів, а також міцність фіксації обертових частин закріпними гвинтами.

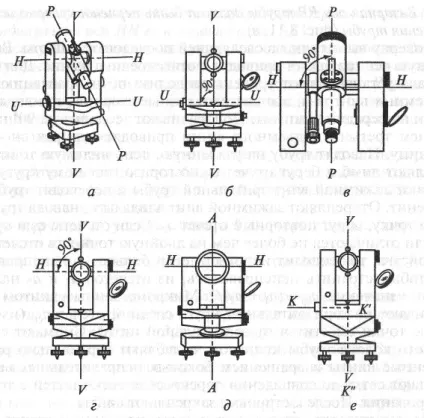

Мал. 17. Схеми (а, б, в, г, д) геометричних осей теодоліта.
1. Вісь UU циліндричного рівня горизонтального кола повинна бути перпендикулярна осі VV обертання приладу (рис. 17, б).
Перевірку виконують у такій послідовності. Теод-літ встановлюють на штативі так, щоб рівень був располо-дружин у напрямку двох будь-яких підйомних гвинтів і, обертаючи їх в різні боки, приводять бульбашку рівня в нуль-пункт, потім повертають горизонтальне коло теодоліта на 180 °. Якщо пляшечку залишився посередині чи відхилився не більше ніж на одну поділку, то рівень справний, якщо більше ніж на одну поділку - несправний.
Для усунення несправності бульбашка переміщують исправи-них гвинтами рівня до нуль-пункту на одну половину дуги відхилення, а підйомними гвинтами - на другу.
Після виконання повірки засвідчуються, що теодоліт сох- ранящих робоче положення. Для цього горизонтальний коло повертають на 90 °, приводять бульбашку циліндричного рівня на середину і повертають горизонтальне коло в довільному напрямку. Якщо при різних положеннях кола щодо підйомних гвинтів пляшечку залишився посередині, то перевірка вважається виконаним.
2. Візирна вісь РР труби повинна бути перпендикулярна осі НН обертання труби (рис. 17, в).
Перевірку виконують у такій послідовності. Верт-Кальна вісь теодоліта викликають апломб. Для цього спочатку встановлюють рівень теодоліта у напрямку двох підйомних гвинтів і, обертаючи їх в різні боки, приводять бульбашку на середину ампули. Повертають теодоліт на 90 ° і обертанням третього звідного гвинта наводять пляшечку знову на середину. Наводять трубу на віддалену, ясно видиму точку, закріплюють лімб і беруть відлік а1 по горизонтальному колу. Відпускають затискний гвинт зорової труби і переводять трубу через зеніт. Открепляют затискний гвинт алідади і, наводячи трубу на ту ж точку, беруть повторний відлік а2. Якщо відліки а1 і А2 рівні або відрізняються не більше ніж на подвійну точність відлікового пристрою, то теодоліт справний, якщо більше - несправний.
Щоб усунути несправність, з відліків а1 і а2 знаходять середнє значення: АСР = (а1 + а2) / 2. Мікрометренним гвинтом встановлюють на горизонтальному колі середній відлік АСР (зображення точки зміститься від вертикальної нитки). Знімають з окулярного коліна труби ковпачок, послаблюють вертикально розташовані гвинти і обертанням бічних виправних гвинтів зміщують сітку до збігу перехрестя сітки ниток з точкою візування. Після юстування закріплюють гвинти.
Можна вимірювати кут і при порушеному співвідношенні осей. В цьому випадку відліки беруть при двох положеннях труби - лівому (Л) і правом (П) і з цих відліків визначають середнє.
3. Вісь НН обертання труби повинна бути перпендикулярна осі VV обертання приладу (рис. 17, г).
Перевірку виконують у такій послідовності. Теодоліт встановлюють на відстані 10 ... 15 м від стіни будівлі. Вертикальну вісь обертання викликають апломб. Трубу наводять на точку, високо розташовану на будівлі, і закріплюють горизонтальний круг. Трубу плавно опускають до горизонтального положення. На стіні відзначають проекцію точки. Переводять трубу через зеніт, опускають закріпний гвинт алідади і знову наводять на ту ж точку. Проектують точку на той же рівень і закріплюють. Якщо проекції точки збігаються, то теодоліт справний, якщо не збігаються - несправний.
Умови цієї перевірки гарантуються заводом-виробником. При порушенні умов прилад направляють в майстерню для ремонту.
При роботі з порушеним співвідношенням осей вимірювання роблять тільки при двох положеннях кола. При підйомі труби до 30 ° і відстані до проектованої точки до 20 м допускається несов-падіння проекцій до 30 мм; за остаточний результат приймають середнє з двох наведень.
4. Вертікал'ная ніт' АА сітки зрітел'ной труби повинна бути перпендикулярна осі НН її обертання (рис. 17, д).
Перевірку виконують у такій послідовності. Верт-Кальна вісь обертання теодоліта викликають апломб. На відстані 8 ... 10 м від теодоліта закріплюють схил. Вертикальну нитку наводять на схил. Якщо вертикальна нитка сітки збігається з ниткою виска, то теодоліт справний, якщо відхилилася від схилу - несправний.
Щоб виправити співвідношення осей, знімають із окулярного коліна труби ковпачок, послаблюють виправні гвинти сітки і повертають діафрагму так, щоб вертикальна нитка сітки поєдналася з ниткою виска. При порушенні умови перевірки візують тільки перехрестям сітки ниток.
Після виконання цієї перевірки повторно роблять другу по-вірку.
5. Візирні осі оптичних візирів повинні бути парал-лельно візирної осі зорової труби.
Виконання цієї умови необхідно для зручності роботи з теодолітом і скорочення часу візування на спостережувані об'єкти. Перевірку виконують наступним чином. Візують зорової трубою на чітку віддалену точку, яка добре видна також і неозброєним оком. Далі розглядають цю точку без труби одним оком і одночасно розглядають перехрестя візира іншим оком. Якщо зображення перехрестя візира поєднується із зображенням точки спостереження, то умова виконана.
Якщо умова нездійсненний, то послаблюють гвинти, що кріплять візир до корпусу зорової труби, і повертають його в нуж-ном напрямку. Потім гвинти загортають.
