Материнська плата комп’ютера

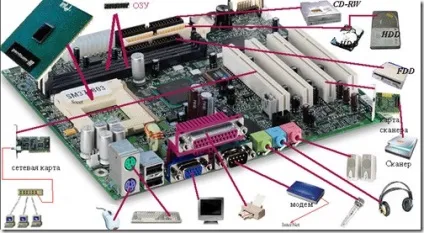

До материнської плати підключаються всі внутрішні компоненти, як то процесор, оперативна пам'ять, плати розширення, контролери, так і периферійні пристрої, наприклад, SSD-накопичувачі, DVD-дисководи, зовнішні накопичувачі інформації. адаптери, модеми.

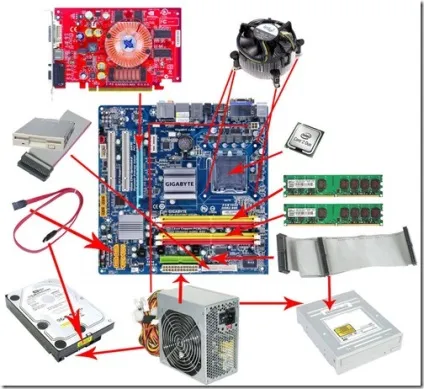

Щоб з'єднати всі ці компоненти разом, існують спеціальні гнізда, які офіційно іменуються слотами, сокетами та коннекторами. Форма у них у всіх різна. Відрізняються типом, кількістю контактів, параметрами продуктивності та іншими дрібницями.

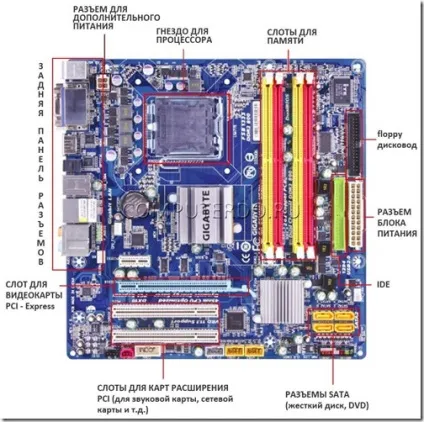

Пристрій материнської плати комп'ютера
1. Сокет процесора - роз'єм процесора, найбільший на материнській платі, знайти його не складно. Якщо все ж є труднощі, то його розташування вказується в схемі до керівництва для материнської плати.
Слот різниться в залежності від виду процесора, для якого він призначений, тому встановити в гніздо можна лише сумісну модель. Інакше штирі, якими процесор вставляється в слот, можуть погнутися, в гіршому випадку - зламатися. Процесори різних торгових марок розрізняються стандартом гнізда, але навіть у одного і того ж виробника процесори різних випусків можуть відрізнятися форматом сокета.
Найостаннішими новітніми сокетами є у Intel - LGA 1155, у компанії AMD - AM3 +.
2. Слоти оперативної пам'яті - основне сховище тимчасових даних. Являють собою витягнуті отвори з замками по краях, до речі, несиметричною форми. Це зроблено спеціально, щоб користувач встановив планку пам'яті без помилок.
Слоти на материнській платі комп'ютера розраховані на конкретний вид пам'яті, який саме - можна дізнатися в керівництві до системної плати. Планки оперативної пам'яті розрізняються обсягом і типом. Сьогодні найбільш популярний стандарт DDR3 SDRAM.
4. Коннектори для підключення жорсткого диска і приводу. DVD / BlueRay-дисководи, а також жорсткі диски SSD і HDD підключаються, як правило за допомогою роз'єму SATA. Цей формат дозволяє виробляти, так зване, "гаряче підключення", що означає можливість приєднання / від'єднання при включеному харчуванні. За замовчуванням цей параметр не включений, самостійно його активувати можна в налаштуваннях BIOS.
5. Роз'єми для живлення материнської плати. Подача харчування на системну плату і на процесор здійснюється за різними проводками. Висновки блоку живлення мають різнокольорові дроти з різним номіналом напруги (+ 12В, -12В, + 5В, "Земля" і інші). Щоб не переплутати куди яку напругу подавати, вони об'єднані в штекери різної форми.

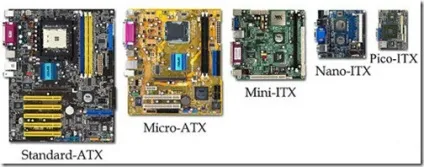

Слот живлення материнської плати буває різних форматів (в залежності від форм-фактора системного болка: АТХ або miniATX), і може мати 20 або 24 контакту. Плата форм-фактора ATX більше за розміром, а відповідно вимагає більшого харчування, тобто їй необхідний буде коннектор 24-піновий.
Цю особливість необхідно враховувати при виборі та купівлі блоку живлення. Роз'єм для живлення процесора ви не переплутайте з іншим, він більше нікуди не підійде. У нього, така форма, що підключити його неправильно у вас просто не вийде.
6. Внутрішні USB-контакти. Якщо ви на системній платі побачите 9-штирьовий роз'єм, то, швидше за все, це роз'єм для підключення зовнішніх USB-портів, розташованих на лицьовій стороні системного блоку. Можна їх і не підключати, тому що завжди є вбудовані USB-порти, розташовані на задній стороні плати, на панелі роз'ємів.
7. Підключення кнопок. Коли користувач перезавантажує ПК або вимикає його, він натискає відповідні кнопки управління, які підключені до материнської плати за допомогою тендітних подвійних контактів. Щоб уникнути поломки, важливо не переплутати полярність і звертати увагу на написи (опис є в керівництві до системної плати).
- спочатку шукаю контакт підключення кнопки пуску, простим перебором (якщо запустилася, значить вона, якщо немає - переставляю далі);
- далі у включеному стані підбираю індикатори роботи жорсткого диска і харчування (вставив у вільний і стежиш за лампочкою, загорілася вгадав, немає - далі підбираєш);
- і останнім вставляю проводок перезавантаження;
- потім все ще раз перевіряю.
Стандартні зовнішні роз'єми
На задній стороні плати встановлюються порти, доступ до яких здійснюється з боку задньої стінки системного блоку. Як правило, це наступний набір портів:
- USB-порти (мінімум 2 шт.),
- LAN (порт мережевої карти),
- SATA (підключення додаткового вінчестера),
- роз'єми для аудіо виходів та аудіо входів;
- PS / 2 (для мишки і клавіатури);
- HDMI (підключення монітора).
Чіпсет або мости материнської плати
Північний міст отримав свою назву за те, що перебував найближче до процесора (вгорі). І до не давнього часу був перешкодою для нарощування зростання продуктивності ПК, тому що мав високу затримку передачі даних між центральним процесором і іншими компонентами північного моста.
Якраз в силу високого навантаження північний міст часто перегрівався і був причиною зависання комп'ютера.
Південний міст координує роботу BIOS і слотів USB, SATA, вінчестера, клавіатури, миші. Він являє собою чіп зі своїм набором мікросхем. Свою назву отримала, тому що знаходиться "нижче" центрального процесора.
Вимога до продуктивності Південного моста значно нижче, тому що до нього підключаються периферійні низькошвидкісні пристрої. Однак в силу передачі більшого обсягу даних даний чіп часто перегрівається (до речі, не має зовнішнього охолоджувального пристрою) і може вийти з ладу.
нові віяння
2. Мережевий слот. Окрему мережеву карту сьогодні вже ніхто не купує. Майже на всіх сучасних материнських платах інтегровані гігабітні порти. Останнім часом стали з'являтися плати з двома мережевими портами. Їх можна об'єднати, підвищивши тим самим швидкість обміну даними (про це я вже писав в одній зі статей).
Стали все частіше зустрічатися варіанти вбудованого бездротового WI-FI контролера. Дурниця, але зате немає зайвих проводів, не треба додаткової розетки для роутера.
3. RAID. Все частіше з'являються плати з вбудованими RAID-контролерами. Для чого це, я опишу в окремій статті.
Шини даних і з різновиду
- частота,
- розрядність,
- швидкість передачі даних.
За призначенням можна виділити наступні шини:
1. процесорна (як правило, найпродуктивніша, забезпечує обмін даними ЦП з пам'яттю і чіпсетом);
2. шина пам'яті (зараз в ній немає необхідності, тому що раніше з'єднувала північний міст і оперативну пам'ять, зараз обмін відбувається по процесорної шини);
На сьогоднішній день майже всі процесори підтримують двоканальний режим обміну даними з оперативною пам'яттю. Тому при покупці найкраще купувати два однакових модуля пам'яті за обсягом і характеристикам. Встановіть їх в два слота однакового кольору, і процесор буде обмінюватися даними з оперативною пам'яттю з подвоєною швидкістю.
Вже випускаються процесори, що підтримують 3-х і 4-х канальний режим роботи.
