Для того, щоб зробити дерев'яну поверхню гладкою і ідеально рівною, її піддають шліфуванню. Якщо площа шліфування невелика, то для виконання робіт, досить використовувати наждачний папір. Однак, для великих за обсягом виробів, доцільно скористатися шліфувальним верстатом. Так як вартість даного інструменту досить висока, набагато дешевше виготовити його самостійно. Про те, як спорудити шліфувальний верстат по дереву, розглянемо далі.

Зміст:

Шліфувальний верстат по дереву: сфера використання і пристрій

Шліфувальний верстат по дереву має форму верстата, на якому розташовується шліфувальний круг, стрічка і робоча поверхня, на якій виконуються роботи. Крім того, на ньому є наполеглива механізм, на якому фіксується деталь в горизонтальному положенні.

Для того, щоб обладнання виконувало роботу в автоматизованому режимі, на ньому встановлюється електричний тип двигуна, досить високої потужності. Крім того, на шліфувальному верстаті є спеціальний механізм, завдяки якому пристрій здатний працювати тривалий час.

На внутрішній частині інструменту знаходиться спеціальна деталь у вигляді штуцера, розміром в 10 см. З його допомогою забезпечується витяг продуктів шліфування. Корпусні частина, найчастіше виконується з чавуну. Вона нахиляється в співвідношенні з типом деталі, встановленої на ній. Тому, сфера використання даний верстатів досить широка. Стандартна робоча поверхня шліфувального верстата має розміри 19 на 30 см. При цьому, кут її нахилу складає від сорока п'яти до дев'яносто градусів.

На шліфувальному верстаті також є легкозамінного стрічка, на якій розташований регулятор, що забезпечує регулювання працездатності обладнання. На даній стрічці є покриття з граніту, що робить її більш зносостійкою. Крім того, на шліфувальному верстаті є вал, покритий гумою. З його допомогою запобігає прослизання стрічки в процесі роботи. За допомогою даного механізму вдається виконати шліфування практично будь-яких за розмірами виробів, встановлених як вертикально, так і горизонтально.

Застосування шліфувального обладнання дозволяє позбутися від шорсткостей і нерівностей на дерев'яних поверхнях. В процесі роботи на шліфувальному обладнанні слід використовувати спеціальні матеріали і інструмент. До шліфувальним матеріалів відносять порошкоподібні, пастоподібні суміші, які поліпшують процес шліфування і якість отриманої деревини. Серед шліфувальних інструментів відзначимо наявність шліфувальних гуртків, брусків і сегментів.

Шліфувальний верстат по дереву схема і різновиди

У співвідношенні з функціональним навантаженням, виділяють такі різновиди шліфувальних верстатів:

для виконання кругової шліфування;
для виконання плоскою шліфування;
внутрішньошліфувального обладнання;
спеціалізоване обладнання, для виконання шліфування.

Крім того, вибір того чи іншого верстата залежить від типу поверхні, на якій проводяться роботи. Від виду і форми дерев'яної заготовки: циліндрична, кругла, валова, рейкового. Від конструктивних особливостей шліфувального обладнання та індивідуальних елементів на деталях, піддаються обробці.

Шліфувальні верстати мають дуже широку сферу застосування. З їх допомогою виконується не тільки шліфування деталей, але і їх фрезерування і заточка. Також, верстати дозволяють обробити деталі, відрізати необхідні заготовки згідно заданому раніше розміром.

Серед основних варіантів шліфувальних верстатів відзначимо:

Барабанний варіант шліфувального обладнання містить в своєму складі шліфувальний круг, форма якого нагадує циліндр або барабан. За допомогою даного інструменту виконується шліфування і калібрування готових дощок, рейок і інших плоских заготовок.

Серед основних деталей даного верстата відзначимо наявність:

робочої поверхні, на якій зафіксовані всі вузлові деталі;
електродвигуна, за допомогою якого виконується шліфування і робота обладнання;
шліфувального барабана, який обертається, тим самим шліфуючи деталь;
робочого столу;
захисного кожуха;
механізму, за допомогою якого видаляється пил;
елементів, що дозволяють змінити положення робочої поверхні.

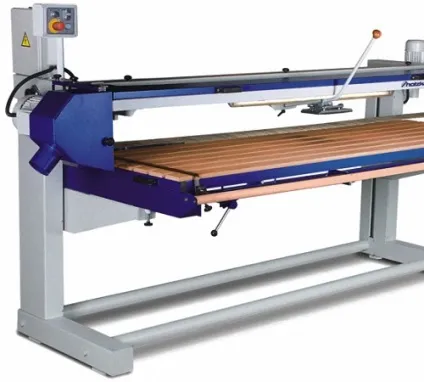

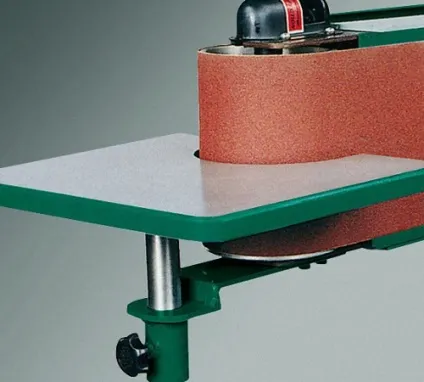

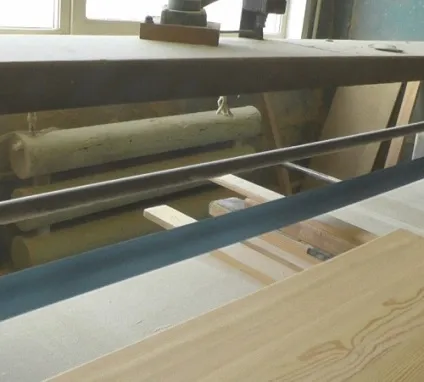

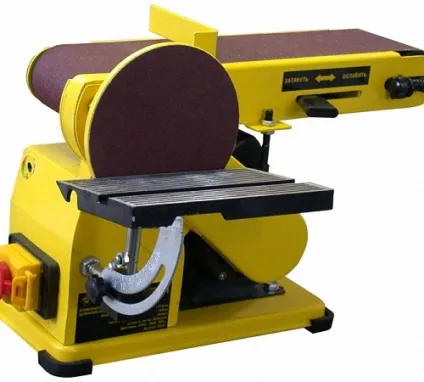

Стрічково-щліфовальний верстат по дереву відрізняється від барабанних тим, що основна деталь, що виконує шліфування у нього виконана у формі стрічки, з'єднаної в кільцевому положенні, встановленої між двох барабанів. При цьому, на одному барабані розташовується механічна трансмісія, яка забезпечує працездатність пристрою. Другий барабан відповідає за швидкість роботи пристрою і за її зміну. З його допомогою вдається змінювати режим, в якому працює верстат.

Розташування робочого органу на такому верстаті буває як горизонтальним, так і вертикальним. У деяких випадках, він має кутовий розташування. Установка робочого органу виконується на робочу поверхню, на якій і виконується шліфування. Спеціальні пристосування фіксують заготовку в необхідному положенні, тим самим полегшуючи роботу оператора.

Стрічки, які встановлюються на верстат, виготовляють з тканини. Існує два способи їх виготовлення:

Стрічка, виготовлена першим способом має більш гострі грані, так як абразив, встановлюється на неї за допомогою електромагнітного поля, яке коригує місце установки кожного абразивного елемента. Механічний спосіб нанесення абразиву, передбачає його просту насипання. Врахуйте, що чим рідше насипанні на стрічці, тим краще, так як зерна не забиваються деревної пилом. Абразивними речовинами бувають матеріали, виготовлені як з натуральних, так і з штучних матеріалів, що мають високий рівень твердості. Наявність спеціальних витяжних механізмів, дозволяє позбутися від пилу, яка утворюється в процесі шліфування.

Плоскошліфувальні верстати по дереву призначені для виконання шліфування плоских поверхонь. Вони складаються з абразивного круга, який приводить в дію електричний двигун. При цьому, руху механізм здійснює як обертальні, так і поступально обертальні. Заготівля може переміщатися як у вертикальному, так і в горизонтальному положенні. Таким чином, обробка деталі виконується швидко і зручно.

Як зробити шліфувальний верстат по дереву своїми руками

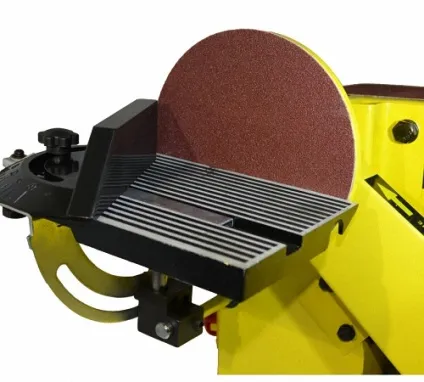

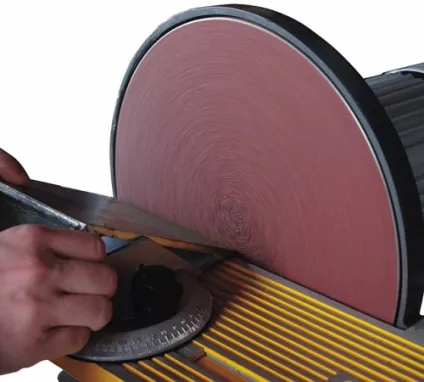

Пропонуємо ознайомитися з варіантом виготовлення саморобного дискового шліфувального верстата, за допомогою якого можливо виконувати шліфування дерев'яних деталей. У процесі роботи слід звернути увагу на такі правила:

установка верстата повинна здійснюватися безпосередньо на робочу поверхню, таким чином, вдасться виконати обробку різних за обсягом і розмірами деталей;
за допомогою диска буде здійснюватися обробка різних деталей;
габаритність обладнання повинна бути середньої;
крім того, слід подбати про шумопроізводітельності, яка повинна бути знижена до мінімуму;
в обов'язковому порядку на саморобному шліфувальному верстаті по дереву має бути присутня функція нахилу деталі під різними кутами, таким чином, робота буде проводитися швидко і якісно.

Розглядаючи конструкцію майбутнього верстата, необхідно передбачити той факт, що робоча поверхня повинна нахилятися таким чином, щоб виконувати обробку як великих, так і дрібних за обсягом деталей. Для цього, на ній має бути розташований затиск. Якщо встановити шліфувальний верстат на поверхню вала електричного двигуна, то з'являться такі недоліки в конструкції верстата:

можлива поява конструктивного дисбалансу;
шліфувальна верстат передає все навантаження на двигун, тому підшипники і опорні механізми дуже швидко зношуються.

Найкраще, якщо вал розвантажується за допомогою гнучкої муфти. Оптимальний діаметр для диска, встановленого на верстаті становить вісімдесят сантиметрів. Серед основних вузлових елементів конструкції відзначимо:

1. Електродвигун і його опорні частини. Для цього буде потрібно наявність двигуна, що подає постійний струм на номінальній напрузі в вісімнадцять ват і з працездатністю в двадцять тисяч обертів на хвилину. Даний двигун досить часто можна зустріти в стандартному шуруповерт. На кінцевій частині вала в двигуні є шерстна, яка добре утримує гнучку муфту.

Режим роботи двигуна повинен бути дефорсованим, напруга при цьому становить п'ять вольт. Таким чином, вдається домогтися максимальної продуктивності пристрою.

2. Опорні елементи. Дані деталі мають шліфувальний диск, який фіксується на два підшипника. Таким чином, дискова вісь утримується в стійкому положенні. Дані підшипники відрізняються доступною вартістю і досить популярні. Однак, серед їхніх недоліків відзначимо відсутність захисту від пилу і високу шумопроізводітельность. Для того, щоб виготовити пилу використовуйте кришку від скляної пляшки, встановленої на валу.

3. Також слід виділити опорні частини, на яких утримується стіл, направляючі і безпосередньо робочу поверхню.

Для зменшення його жорсткості необхідно встановивши його на валу двигуна, розрізати певні ділянки шланга. Далі, встановіть диск, а також хвостовик, муфту і підшипники. Для стягування муфти використовуйте хомут, виконаний з дроту.

Наступний етап виготовлення шліфувального верстата по дереву своїми руками - установка опорних механізмів на столі. Їх монтаж здійснюється на дві точки, за допомогою заднього і затискного гвинтів. При ослабленні затискного гвинта вдається змінити становище всієї конструкції. Стіл повинен знаходитися горизонтально, в процесі його монтажу намагайтеся контролювати його стан заднім гвинтом. Встановіть гвинти, попередньо просвердливши під них отвори.

При опусканні затискного гвинта вдається змінювати місце розташування столу як вертикально, так і горизонтально. Таким чином, зазор між диском і оброблюваної деталлю, буде мінімальним. Затискної болт виготовляється з меблевої фурнітури, а саме гвинтів розміром в м6х100.

Так як головка такого болта характеризується наявністю отвори під чотиригранний ключ, всі роботи по його настройці проводяться досить швидко. Для наклеювання на поверхню диска наждачного паперу, скористайтеся двостороннім скотчем. В процесі роботи, гвинт виймається, а стіл встановлюється в зручне положення. На столі є пазове отвір, встановлене поруч з диском. Усередині нього затискаються деталі в потрібному для роботи положенні.

Напрямна змінює напрямок в процесі роботи в співвідношенні з пазом. Для виготовлення затиску в пазів з'єднанні використовуються меблеві болти. За допомогою їх конусоподібної головки вдається забезпечити надійну фіксацію упору.

Незайвою стане установка на верстаті пристрою, що регулює оберти. Крім того, перемикачі дозволяють включати і вимикати механізм, а також змінюють напрямок руху диска.

Рекомендуємо встановити під робочою поверхнею ніжки, виконані з гуми. Вони зроблять конструкцію більш стійкою перед вібрацією, що виникає в процесі шліфування. Для того, щоб прикрити двигун використовуйте пластикові або дерев'яні деталі. Не слід забувати про механізм, який збирає пил, для його виготовлення досить простий пластикової коробки. За допомогою такого механізму можна з легкістю обробляти дерев'яні вироби, точити ножі і доводити токарні різці.

На шліфувальний верстат по дереву ціна досить висока, тому в кілька разів дешевше, спорудити даний прилад самостійно. Всі елементи для його створення цілком доступні і прості, головне - мати терпіння і трохи часу, для їх правильно комбінації. На завершення верстат перевіряється на працездатність і налаштовується в співвідношенні з індивідуальними параметрами оброблюваної деталі.
