Маркер для друкованих плат

Всі любили в школі уроки малювання. -) Особисто у мене не було ніякого толку до малювання і ледве-ледве вичавлював на позначку "чотири", але зате креслив дуже якісно, ​​і з креслення у мене завжди була тверда п'ятірка. Хочеш не хочеш, але кожен електронщик повинен вміти не тільки креслити, а й малювати, як би дивно це не звучало.

У нашій статті мова поведемо звичайно ж не про шкільні роки, а про те, чим же малювати доріжки на друкованій платі? Ще зовсім недавно це питання дуже швидко вирішувалося за допомогою пляшечки цапонлаком.

Заправляють такий лак в шприц з голкою і починають креслити доріжки. Бажано використовувати чорний лак для зручності. Але минули часи радянських великогабаритних радіодеталей. На зміну їм прийшли імпортні і сучасні українські радіодеталі, набагато менші в габаритах, отже і відстань між їхніми висновками сократілсось в рази. При нанесенні цапонлаком на текстоліт, він сильно розпливається, і тому ширина друкованих доріжок може сильно варіювати і навіть в деяких місцях злитися з іншою друкованою доріжкою. Є, не сперечаюся, електронщики, які до сих пір завдають друковані доріжки за допомогою цапонлаком, але у них рука набита і вони дуже точно можуть малювати доріжки і їх ширину.

Але до чого весь цей геморой, якщо на ринку з'явилися спеціальні японські маркери різної товщини? Пропоную Вашій увазі маркери Edding.

Ці маркери замислювалися японцями, як універсальні вологостійкі маркери, написи від яких стираються тільки наждачним папером або напильником :-). Але, хтось самий прошаренний подумав: "А чому б не використовувати цей маркер для нанесення доріжок на друковані плати?". Сказано зроблено. І ось, з тих пір, електронщики для простих схем, вручну, креслять доріжки за допомогою таких маркерів. Для зручності, краще щоб маркер був темних тонів, бажано чорний або червоний. У мене зелений, що не дуже то й страшно.

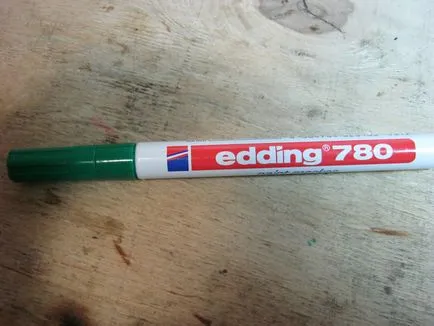

Такі маркери можуть бути різної товщини лінії. Внизу на фото мій маркер товщиною в 0.8 мм.

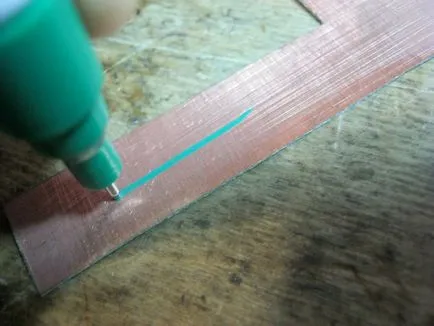

Такий маркер залишає дуже соковитий і рівний слід на текстоліті

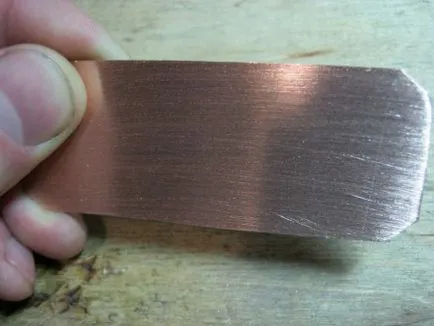

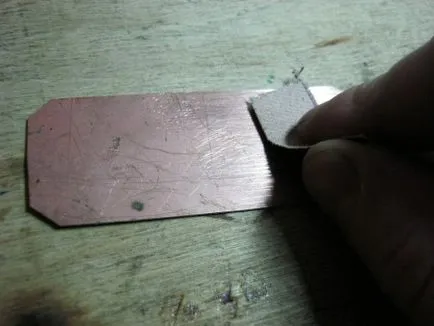

Давайте проведемо невеличкий експеримент і подивимося, чи дійсно гарний такий маркер? Трохи забігаючи вперед, скажу, що для того, щоб друковані доріжки вийшли дуже рівно і красиво, ми повинні прошкуріть текстолит наждачним папером найдрібнішого абразиву. Простою мовою такий папір має назву мікронкой, в крайньому випадку можна і нулевкой (трохи більшого абразиву).

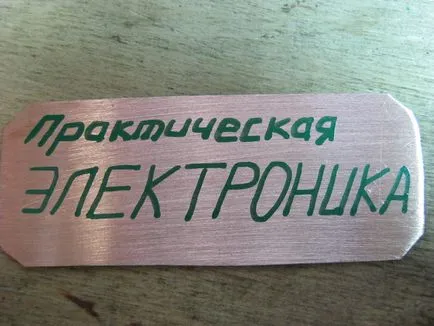

Беремо нашого героя в руку і пишемо, що-нить таке. Я написав назву нашого сайту: Практична електроніка. Трохи кострубато, ну і нехай :-)

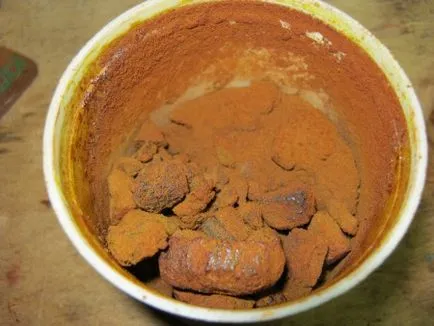

Нашу хустці з "Практичної електронікою" будемо труїти в розчині хлорного заліза. Для цього нам знадобиться пластмасова ванночка (ні в якому разі не використовуйте металеві ванночки, інакше хлорне залізо їх роз'їсть) і сам порошок хлорного заліза. Камінці теж можна використовувати, але треба їх добре розмолоти і розчинити.

Наливаємо чистої води в ванночку, щоб хустки повністю там ховалася і сиплемо туди тихенько порошок хлоржелеза, не забуваючи помішувати. Використовуємо для цього також неметалеві предмети. В даному випадку дерев'яний шпатель.

Скільки потрібно хлоржелеза сипати в воду? Тут не треба запам'ятовувати якісь співвідношення води до хлоржелезу. Тут фішка така: чим міцніше розчин, тим швидше протравами хустки, і навпаки. Якщо Вам нікуди поспішати, то звичайно, краще в цілях економії почекати годинку інший. На вигляд розчин повинен бути темно-коричневий, а якщо будете частенько труїти хустки, то вже на око зможете точно визначити, скільки сипати порошку.

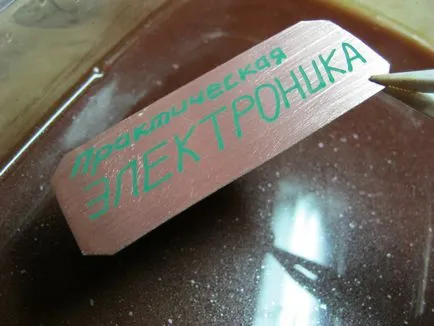

Мій розчин вийшов не дуже міцний. Відпускаємо туди нашу хустці за допомогою пластмасового пінцета і чекаємо.

Процес травлення - це звичайна хімічна реакція. Якщо пам'ятаєте з курсу хімії, для того, щоб реакція пройшла швидше можна збільшити температуру, збільшити концентрація розчину і навіть чисто механічно - перешкодити цю хімічну реакцію чим небудь :-). Так як я сипнув замало, то для мене залишається тільки налити теплу воду і механічний вплив. Для цього я "ганяв хвилю" в ванні.

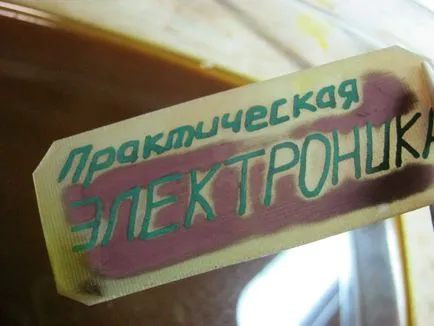

Час від часу перевіряємо нашу хустці. Во! процес травлення йде повним ходом! Ще трохи і можна виймати хустці з ванночки.

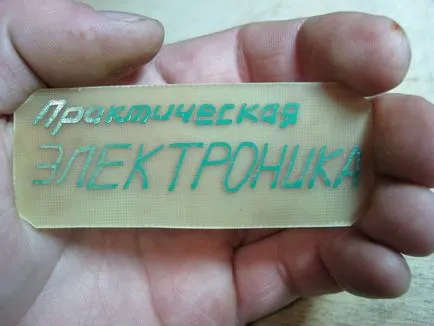

Через годину з копійками, наша хустки протравами. Змиваємо залишки розчину з допомогою води. А ось власне і готова хустки з написом!

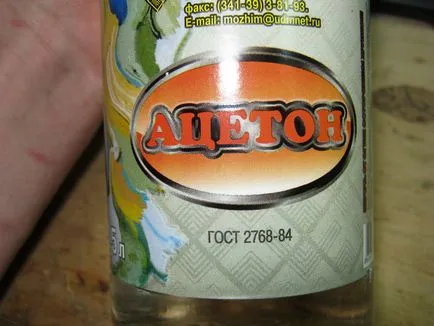

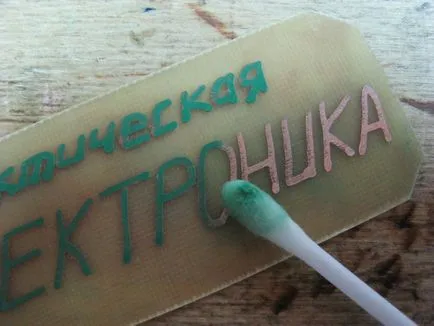

Для того, щоб прибрати зелений слід маркера, скористаємося ацетоном і ватною паличкою, змоченою в ацетоні.

Для краси все це справа ЗАЛУДІТЬ. Щоб залудити, потрібно спочатку проканіфоліть

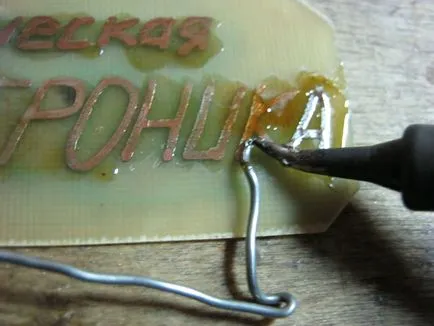

а тепер і залудити

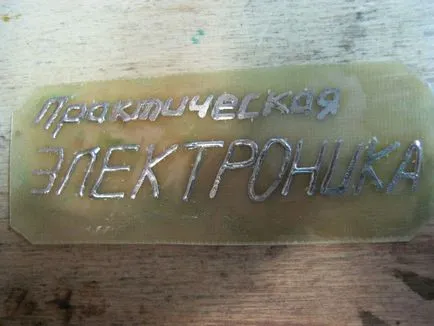

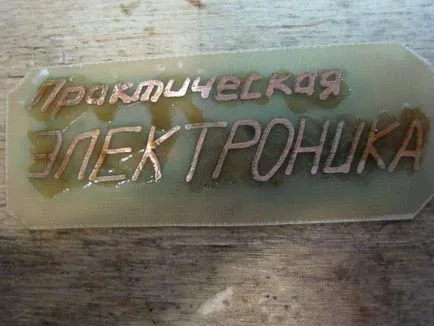

Залишки каніфолі змиваємо за допомогою ацетону або іншими потужними розчинниками, наприклад Flux Off-му. І. вуаля!

В результаті експерименту можна зробити глибокодумні висновки. Букви (нехай для нас це будуть доріжки друкованої плати) вийшли рівно, однакової ширини. Якщо ж лінії креслити за допомогою лінійки, то можна, думаю, домогтися і заводського якості :-) Маркер бренду Edding прекрасно впорався з цим завданням. Але, так як маркер японський і дуже якісний, то і ціна, звичайно, трохи кусається, як і на японські машини. На момент написання цієї статті, ціна такого маркера в магазинах роздрібної торгівлі становила 150 руб, що, звичайно ж, дорожче, ніж прості звичайні маркери. Але можу сказати одне: такого маркера вам вистачить надовго, якщо не забувати закривати його ковпачком і не розфарбовувати дитячі розмальовки :-)
