Ідеальний варіант (але і найдорожчий) - кожному конвертору по тарілці. Цей спосіб підключення іноді буває і єдино можливим. Наприклад, коли потрібно приймати сигнал із супутників, рознесених досить далеко один від одного (наприклад, 36 ° E і 4 ° W)

Але, якщо супутники розташовані близько (5 ° E і 4 ° W, 13 ° E і 5 ° E, 13 ° E і 19 ° E) і є запас за рівнем сигналу для деяких з них, то на одну тарілку можна поставити кілька конверторів (у мене в Мінську, наприклад, одночасно приймаються 13 ° E, 7-5 ° E і 4-5 ° W). При цьому орієнтують тарілку на прийом супутника з самим слабким сигналом звичайним чином. Цей сигнал буде прийматися конвертором, що знаходиться у фокусі тарілки. Бічні конвертори будуть приймати сигнали з інших супутників. Правий конвертор буде приймати супутник, що знаходиться зліва від основного, лівий - праворуч від основного.

Звичайно ж, сигнал на бічній конвертор буде приходити не настільки добре сфокусованим, як на основний. У площині конверторів плями сигналів мають приблизно такий вигляд:

При використанні звичайних LNBF, в опромінювач потрапляє тільки частина плями, таким чином сигнал від бічних супутників виходить досить сильно ослабленим. Для того, щоб максимально використовувати бічній сигнал, корисно використовувати конвертори з окремим опромінювачем, ширшим, ніж у LNBF. Опромінювач - це pупоp, по котоpому сигнал збирати в конвеpтоp. Однак, слід також врахувати, що сигнали від інших супутників, що знаходяться по сусідству з потрібним вам Боко супутником, також будуть розмиватися і плями їх сигналів будуть наїжджати на ваше пляма.

Зазвичай на сусідніх супутниках немає сигналів з однаковими (або близькими) частотами в одній поляризації, але в різних поляризація - досить багато. Тому точність кута нахилу бічних конверторів стає ще більш важливою, ніж для центрального конвертора. При неправильному куті на конвертор будуть приходити сигнали одночасно з двох супутників і навіть при великому рівні сигналу його якість буде дуже низьким, аж до 0.

При використанні звичайних LNBF на бічні конвертори приймають сигнали з більш високим рівнем. Під час налаштування необхідно також враховувати те, що супутники знаходяться ще і на різній висоті. Тому, чим вище супутник, тим нижче потрібно встановлювати конвертор.

Налаштування різних тюнерів здійснюється по-різному. Основні дії такі:

Включити використання DiSEqC в настройках

При прописування (скануванні) каналів вказувати номер конвертора (це може бути 1, 2, 3, 4 або A, B, C, D)

Тепер при перемиканні каналів буде включатися потрібний конвертор.

Проблему кріплення додаткових конверторів можна вирішити кількома способами.

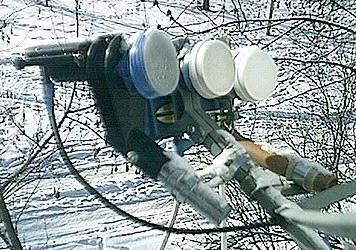

Якщо ви плануєте додати до основного конвертору один або два додаткових конвертора, то можна обійтися придбанням промислового кріплення мультіфіда (див. Фото вгорі).

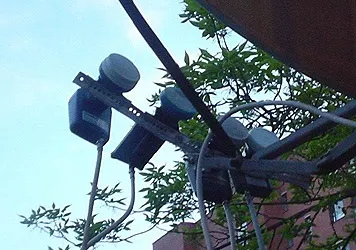

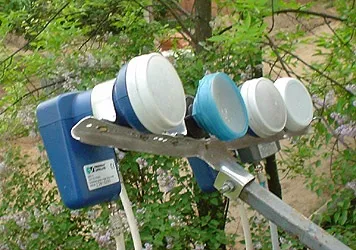

Якщо ж ви хочете більше конверторів, то кріплення доведеться виготовити самому. На наступних фото видно один з варіантів такого саморобного кріплення для прийому з 4 ° W, 5 ° E, 13 ° E і 19 ° E:

Для виготовлення цього кріплення я використав лист дюралюмінію, з якого ножицями по металу вирізав приблизно наступну фігуру (розміри залежать від конкретних умов і призначення):

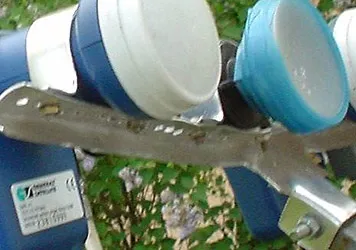

Для кріплення її до штанги і кріплення до неї конверторів насверліл отворів (так багато, щоб можна було потім підібрати місце розташування конверторів по горизонталі) і зігнув по чорних лініях. Оскільки метал досить м'який, то конструкцію можна зігнути для додання їй дугоподібної форми (опуклістю вниз). Супутники знаходяться на дузі і, відповідно, конвертори повинні бути на симетричній дузі. Конвертори кріпляться до дуги за допомогою хомутів, вирізаних з того ж металу, за допомогою болтів з гайками:

1. Приблизна положення НТВ + конвертора можна визначити вручну, тримаючи конвертор (див. Фото) і спостерігаючи за сигналом (телевізор, проте, повинен бути теж поруч;)). Для цього потрібно виставити антену (налаштовану на Eutelsat W4), частоту і параметри Інфоканал НТВ +.

2. Приблизний нахил конвертора по вертикалі було здійснено шляхом створення похилого ложа для горловини. Втім метал. планку можна так зігнути, що похиле ложе може і не знадобиться).

3. Для юстіровочних гвинтів повинна бути нарізана різьба в планках. Втім, якщо влом, то можна просто приклеїти гайки. Бажано домогтися не менше 25 відсотків якості сигналу з інформаційного каналу НТВ +. (При прямій наводкою 60 см на Eutelsat W4 сигнал від нього близько 75 відсотків, якщо не більше).

4. Ну, звичайно, повинні бути всі доп. причандали (DiSeqc), як і при двох тарілках.

5. Взагалі ракурс збоку невдалий, не видно, що планка кріпиться на болт кріплення головного конвертора. Тобто на виступаючий болт (яким кріпили головний конвертор) насаджує вигнуту планку, яку пріварачіваем ще однієї гайкою.
