Магнітні сепаратори для очищення зерна

Очищення зернової маси від металомагнітних домішок

Призначення магнітних сепараторів для очищення зерна

Робочий процес в магнітних сепараторах заснований на відмінності магнітних властивостей зернових продуктів і домішок. Для вилучення металомагнітних частинок необхідно, щоб сила тяжіння магніту, що діє на них, була б не менш рівнодіюча всіх механічних сил, які долають частинками на напрямок сили тяжіння.

Сила тяжіння магніту (Н):

Н = 4 * 10 5 Т 2 S,

де Т - магнітна індукція, Тл; S - площа перетину полюса, м2.

Розрізняють дві моделі цих сепараторів: У1-БМЗ-01 і У1-БМЗ.

Магнітний сепаратор У1-БМЗ-01 призначений для виділення домішок із зерна після силосів для неочищеного зерна (регуляторів потоку) і безпосередньо перед підйомом пневмотранспортом.

Магнітний сепаратор У1-БМЗ використовують для вилучення металомагнітних домішок з аспіраційних відносяться проміжних продуктів розмелювання і борошна.

Магнітні сепаратори цього типу мають ідентичне пристрій і складаються з наступних основних вузлів: корпуса, магнітної заслінки, і циліндричних магнітів, зібраних в блоки.

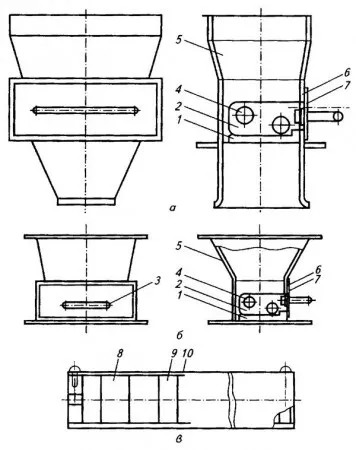

Магнітні сепаратори типу У1-БМЗ:
а - У1-БМЗ; б - У1-БМЗ-01; в - блок магнітів: 1 - напрямна; 2 - кронштейн; 3 - ручка; 4 - блок магнітів; 5 - корпус; 6 - прокладка; 7 - заслінка; 8 -магніт дисковий; 9 - вставка; 10 - кожух

Корпус 5 являє собою зварений короб з отворами для прийому і випуску продукту. Залежно від технологічного призначення і місця установки його виготовляють у двох виконаннях.

Через люк в передній стінці корпусу по направляючої 1 вставляють магнітну заслінку. Вона виконана у вигляді зварного кронштейна 2, в якому горизонтально встановлені два блоки циліндричних магнітів 4. Пластина заслінки 7, що перекриває отвір люка корпусу, для герметизації забезпечена прокладками 6 і ручкою 3.

Кожен блок магнітів складається з десяти постійних дискових магнітів 8 зі вставками 9, зібраними в циліндричний стрижень, закритий кожухом 10.

Експлуатація магнітних сепараторів для очищення зерна

Для нормальної роботи сепараторів поверхню магнітних блоків слід очищати не рідше одного разу в зміну. Періодичність очищення залежить від кількості металомагнітних домішок і продуктивності сепаратора.

В процесі роботи сепаратора забороняється відкривати кришку і очищати блоки, регулювати або ремонтувати машину. Після кожного очищення, щоб уникнути виділення пилу слід перевірити щільність прилягання кришки (У1-БМП), магнітної заслінки (У1-БМЗ) або дверки (У1-БММ). Запиленість в робочій зоні не повинна перевищувати 2 мг / м3.

При необхідності замінити прокладки, підтягнути різьбові з'єднання або відрегулювати захоплення замків дверей сепараторів. При зниженні ефективності виділення металомагнітних домішок перевіряють продуктивність і регулюють шар продукту. При зменшенні магнітної індукції нижче встановлених норм блоки магнітів перемагничивают.

Товщина шару продукту, переміщуваного по магнітів, для м'яких борошнистих продуктів повинна бути не більше 5-7 мм, для зерна і крупи - 10-12 мм. При ручному очищенні магнітів стежать за тим, щоб металеві частки не потрапили в потік продукту. Очищати полюса слід жорсткими (краще з натурального волосся) щітками. Для збору домішок використовують спеціальні ящики. Всі домішки, зібрані протягом зміни, передають в лабораторію.

Технологічна ефективність магнітних сепараторів для очищення зерна

Ефективність вилучення металомагнітних домішок залежить від тяжіння металомагнітних частинок до магнітного екрану і від утримання їх в магнітному полі, т. Е. Від здатності частинок протистояти «змиває» силі потоку продукту.

Ефективність виділення металомагнітних домішок визначають так само, як і ефективність роботи інших зерноочисних машин, т. Е. За змістом домішок в зерні і готової продукції до і після очищення.

Ефективність вилучення металомагнітних домішок залежить, в основному, від співвідношення сил тяжіння металомагнітних частинок до магнітного екрану.

На борошномельних заводах з комплектним обладнанням використовують сепаратори з постійними магнітами контактного типу, принцип дії яких заснований на тому, що очищається продукт безпосередньо стикається з магнітним екраном. У комплект входять три типи магнітних сепараторів: У1-БМЗ - з дисковими, У1-БМП - з плоскими і У1-БММ - з кільцевими магнітами.

Технічні характеристики магнітних сепараторів наведені нижче.

Технічні характеристики магнітних сепараторів
