Розрахунок обрешітки

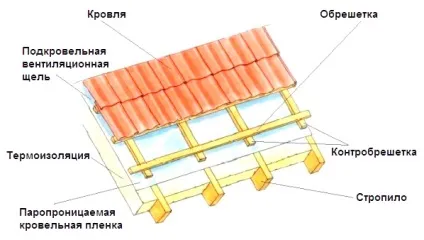

Решетування представляє з себе гратчасту конструкцію або суцільний настил, який встановлюється поверх кроквяних ніг. Решетування безпосередньо бере участь в посиленні просторової структури даху і виконує роль підстави для кріплення покрівельного матеріалу.

● Найчастіше решетування виконується з дерева у вигляді брусів і дощок - так як дерев'яна кроквяна система найбільш поширена. У разі наявності металевої кроквяної системи решетування робиться з металу.

● Дерев'яна обрешітка. як правило, складається з окремих брусків і дощок, які в залежності від типу покрівельного матеріалу покладені на певній відстані.

● Хмарно решетування з зазором до одного см використовується для рулонних і м'яких покрівельних матеріалів. Суцільний настил рекомендується проводити по карнизного звису і в місцях стиків і перетинів скатів - на ребрах, ендовах, разжелобках і на конику.

● Під металевий покрівельний матеріал і під натуральну черепицю крок обрешітки становить 230-400 мм, під хвилястий шифер досить буде по 3 бруска під кожен лист шиферу. Товщина нижньої дошки обрешітки повинна бути товще за інших на величину товщини покрівельного матеріалу - наприклад, для шиферу по ГОСТ товщина дошки повинна бути на 5,8 мм товще.

● Розміри поперечного перерізу обрешітки безпосередньо залежать від кроку крокв і величини снігового навантаження. Для прикладу - розрахунок обрешітки з дерева хвойних порід;
матеріал - сосна перетином 50х100 мм;
покрівельний матеріал - хвилястий шифер;
кут нахилу покрівлі 45 º;
крок крокв 1,2 м;
кроку обрешітки 0,6 м.

● Решетування буде відчувати такі види навантаження:

• Навантаження покрівельного матеріалу. Шифер з листами в вісім хвиль, товщиною 5,8 мм з урахуванням укладання внахлест 25 см та зміщенням на 1,5 хвилі чинитиме тиск в 19 кг / м².

• Снігове навантаження на обрешітку.

S = μ × Sg, де S - шукана величина снігового навантаження, кг / м²
Sg = 180 кг / м² - нормативна снігове навантаження для третього снігового району, до якого відносяться м.Москва і Київська область, Санкт-Петербург, м Новгород Великий, г.Псков.
μ - коефіцієнт, який залежить від кута нахилу даху α; величина безрозмірна.
μ = 1; при α ≤ 30 °,
μ = 0,0333 × (60-α); при 30 ° <α <60°,
μ = 0; при α ≥ 60 °.
Так як 30 ° <α <60°, расчёт µ производится по формуле µ = 0,033×(60-α).
μ = 0,033 × (60-45) = 0,495
S = Sg × μ = 180 × 0,495 = 89,1 кг / м².

• Вага обрешітки = 510 кг / м³ × 0,1 м × 0,05 м × 3 шт / 1 м² = 7,65 кг / м².

Навантаження на обрешітку становитиме:
- вага самої обрешітки 707 кг / м²;
- снігове навантаження 89,1 кг / м²;
- вага покрівельного матеріалу 19 кг / м²;
В результаті q розр = 115,8 кг / м².

• Проекція розподіленого навантаження на вісь. перпендикулярну площині покрівлі q = q розр × cosa = 115,8 × 0,707 = 82 кг / м².

• Формула для розрахунку: b × h³ ≥ 3,125 q × Шоб × (ШСТ),
b - ширина обрешітки, см;
h - товщина обрешітки, см;
q - сумарне навантаження на обрешітку, кг / м²;
Шоб - крок обрешітки, м;
ШСТ - крок крокв, м.

10 × 5³ ≥ 3,125 × 82 × 0,6 × (1,2)
1250 ≥ 318 - тобто тут є майже чотириразовий запас міцності.

• Якщо розрахувати при цих же вихідних даних обрешітку перерізом 30х100 мм, то отримуємо: 10 × 3³ ≥ 318;

270 <318 - из данного неравенства явственно видно, что обрешётки сечением 30х100 мм будет недостаточно.
